GBPC3510W

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 台湾半导体 单相整流桥, 35A峰值平均正向电流, 1000V峰值反向重复电压, 4引脚, GBPC-W封装, 通孔安装
供应商型号: 2677260
供应商: 海外现货
标准整包数: 1

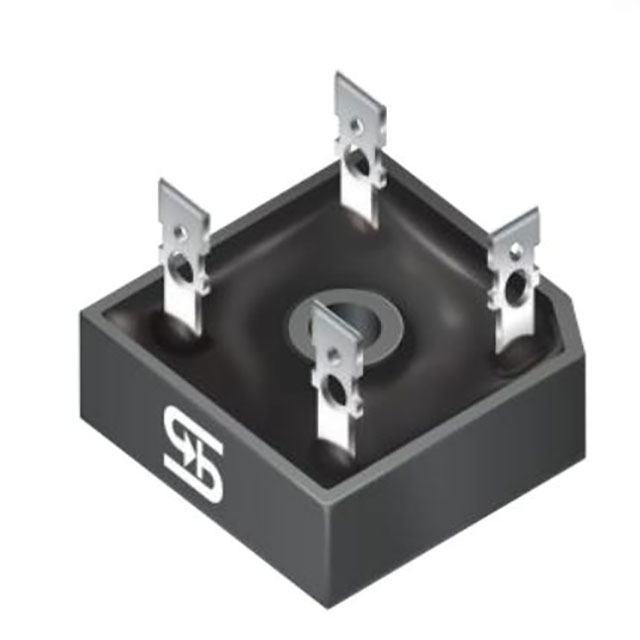

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 GBPC3510W

GBPC3510W概述


    产品简介


    GBPC15、GBPC25、GBPC35系列是台湾半导体公司生产的标准桥式整流器,涵盖电流范围15A至35A,额定电压范围50V至1000V。这些器件广泛应用于开关模式电源(SMPS)和交流到直流转换器等应用中,提供高效能和可靠性的解决方案。

    技术参数


    - 基本规格
    - 电流:15A、25A、35A
    - 额定反向峰值电压:50V、100V、200V、400V、600V、800V、1000V
    - 反向电流:≤5µA(在额定反向电压下)
    - 最大结温:150°C
    - 封装:GBPC
    - 绝对最大额定值
    - 反向峰值电压(VRRM):50V至1000V
    - 反向电压总均方根值(VR(RMS)):35V至700V
    - 峰值正向浪涌电流(IFSM):300A、400A
    - 融断电流(I²t):373A²s、664A²s
    - 结温(TJ):-55°C至+150°C
    - 存储温度(TSTG):-55°C至+150°C
    - 热性能
    - 结-壳热阻(RӨJC):1.5°C/W
    - 电气特性
    - 正向电压(VF):1.1V(脉冲测试,脉宽0.3ms)
    - 反向电流(IR):≤5µA(脉冲测试,脉宽30ms)

    产品特点和优势


    - 玻璃钝化芯片接面:提高了产品的可靠性和稳定性。
    - 一体化封装散热片:低热阻设计,提高散热效率。
    - 低反向漏电流:典型值小于0.2µA,保证了高可靠性。
    - 高浪涌电流能力:支持大电流的应用场景。
    - UL认证:文件编号为E-326243,符合国际安全标准。
    - RoHS合规:符合环保要求,适用于绿色产品开发。

    应用案例和使用建议


    - 应用案例:
    - 在开关电源模块中作为整流器使用。
    - 用于AC到DC转换器的电源整流。
    - 使用建议:
    - 在选择具体型号时,应根据应用需求(如电流和电压要求)选择合适的电流和电压等级。
    - 使用过程中注意散热设计,确保结温不超过150°C。

    兼容性和支持


    - 兼容性:适合于多种开关电源和AC到DC转换器,可与大多数主流电路板和控制器兼容。
    - 支持和服务:厂商提供了详细的技术手册和规格说明,方便用户进行选型和使用。

    常见问题与解决方案


    1. 问题:如何处理反向电压过高导致的损坏?
    - 解决方案:使用电压保护电路,确保工作电压不超过最大额定值。

    2. 问题:如何防止正向浪涌电流导致的损坏?
    - 解决方案:采用适当的滤波电容和保护电路来吸收浪涌电流。

    3. 问题:如何确保产品长期稳定运行?
    - 解决方案:定期检查散热系统和负载电流,避免过载运行。

    总结和推荐


    GBPC15、GBPC25、GBPC35系列桥式整流器在高功率和高可靠性要求的应用中表现出色。其优秀的热管理和低反向漏电流使其成为市场上极具竞争力的产品。综合考虑其性能参数和应用特性,我们强烈推荐这些整流器用于各种高要求的电源转换场合。

GBPC3510W参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 400A
配置
If - 正向电流 35A
Ir - 反向电流 5mA
29mm(Max)
29mm(Max)
11.23mm(Max)
安装方式 通孔安装
包装方式 托盘

GBPC3510W数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 GBPC3510W GBPC3510W数据手册

GBPC3510W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.2255
10+ ¥ 29.2385
100+ ¥ 28.7069
500+ ¥ 28.7069
1000+ ¥ 28.7069
库存: 142
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.22
直接购买
加入购物车
