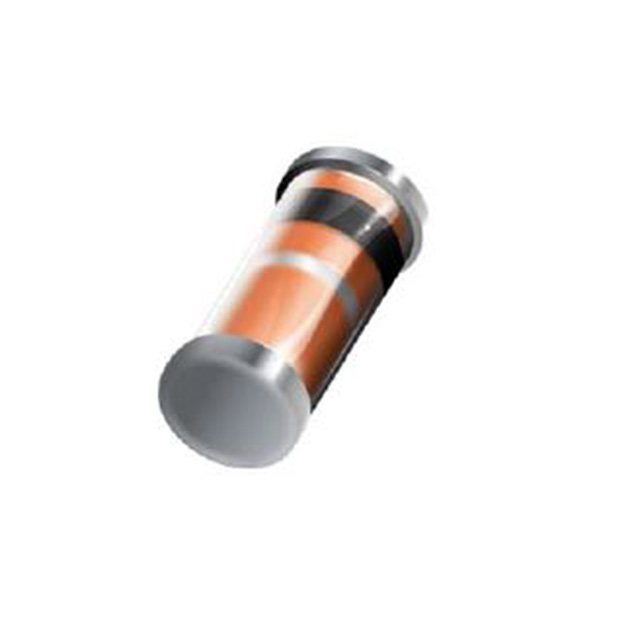

BZT55C3V6 L1G

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±5% 1μA 3.6V 85Ω 500W QM-MELF 贴片安装
供应商型号: 2677512
供应商: element14
标准整包数: 5
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 BZT55C3V6 L1G

BZT55C3V6 L1G概述

    # Taiwan Semiconductor BZT55C2V4 至 BZT55C75 小信号肖特基二极管技术手册

    产品简介


    Taiwan Semiconductor 的 BZT55C2V4 至 BZT55C75 系列小信号肖特基二极管是广泛应用于各类电子设备中的稳压二极管。这些二极管具有宽泛的齐纳电压范围(从 2.4V 到 75V),适用于多种不同的应用场景。它们被广泛用于电源管理、电路保护、以及各种电子设备的电压稳定。

    技术参数


    - 齐纳电压范围: 2.4V 至 75V
    - 齐纳电压公差: ±5%
    - 湿气敏感度等级: 1 级
    - 表面处理: 带镍底层的平光锡铅
    - 符合标准: 无铅,RoHS 合规
    - 封装形式: QUADRO Mini-MELF (JEDEC DO-213)
    - 最高焊接温度: 270°C/10s
    - 极性标志: 阴极带标记
    主要电气特性
    | 参数 | 数值 |

    | 齐纳电压 @ IZT (V) | 2.4V 至 75V |
    | 最大功率耗散 (mW) | 500 |
    | 前向电流 (IF = 10 mA) | 1V |
    | 热阻 (Junction to Ambient) | 500°C/W |
    | 工作温度范围 | -65°C 至 +175°C |
    电气特性详细信息
    - 齐纳电压: 脉冲条件下测试,脉冲持续时间为 10 毫秒。
    - 最大反向电压 (VR): 视具体型号而异。
    - 最大反向电流 (IR): 视具体型号而异,典型值为 25°C 时 0.1 μA。
    - 最大电流 (IZM): 视具体型号而异。

    产品特点和优势


    1. 宽电压选择范围: 支持从 2.4V 到 75V 的广泛应用需求。
    2. 高精度: ±5% 的齐纳电压公差,确保稳定的电压调节。
    3. 耐热性强: 最高焊接温度可达 270°C/10s,适用于高温焊接工艺。
    4. 绿色环保: 无铅设计,符合 RoHS 标准,适合环保要求高的应用。

    应用案例和使用建议


    应用案例
    1. 电源管理: 用于电源稳压模块,保持输出电压稳定。
    2. 电路保护: 用于过电压保护电路,防止过压损害其他电子元件。
    3. 仪器仪表: 在高精度测量仪器中提供稳定的基准电压。
    使用建议
    1. 选择合适的齐纳电压: 根据实际应用场景选择适当的齐纳电压。
    2. 散热考虑: 在高功率耗散应用中,确保足够的散热措施,以避免因过热导致的损坏。
    3. 正确的极性连接: 确保正确连接阴极和阳极,避免反接造成的损坏。

    兼容性和支持


    - 兼容性: 这些二极管可以与其他标准封装的二极管互换,且具有良好的兼容性。
    - 技术支持: Taiwan Semiconductor 提供详尽的技术文档和专业的客户支持服务,确保用户能够顺利使用这些产品。

    常见问题与解决方案


    1. 问题: 二极管无法正常工作。
    - 解决方案: 检查是否正确连接极性,确认齐纳电压是否符合应用需求。
    2. 问题: 二极管过热。
    - 解决方案: 确认应用中的散热措施是否足够,必要时增加散热片或其他冷却装置。
    3. 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否稳定,调整负载以保持合适的齐纳电流。

    总结和推荐


    Taiwan Semiconductor 的 BZT55C2V4 至 BZT55C75 系列小信号肖特基二极管凭借其宽广的齐纳电压范围、高精度和环保特性,在众多应用中表现出色。这些产品不仅满足基本的电压稳压需求,还能应对各种复杂的工业环境。因此,我们强烈推荐使用这些高性能的肖特基二极管。

BZT55C3V6 L1G参数

参数
标称齐纳电压 3.6V
配置 -
最大功率 0.5
Ir - 反向电流 1μA
最大齐纳阻抗 85Ω
电压容差 ±5%
最大功率耗散 500W
通用封装 QM-MELF
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZT55C3V6 L1G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 TAIWAN SEMICONDUCTOR/台湾半导体 BZT55C3V6 L1G BZT55C3V6 L1G数据手册

BZT55C3V6 L1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.8156
10+ ¥ 1.2852
100+ ¥ 0.6151
500+ ¥ 0.5467
1000+ ¥ 0.468
5000+ ¥ 0.399
库存: 3255
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 9.07
直接购买
加入购物车
