KBP205G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 台湾半导体 单相整流桥, 2A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, KBP封装, 通孔安装
供应商型号: 1699174
供应商: 海外现货
标准整包数: 25

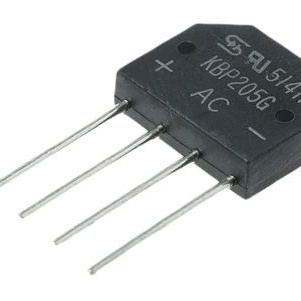

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 KBP205G

KBP205G概述


    产品简介


    本产品为台湾半导体有限公司生产的玻璃钝化桥式整流器(Bridge Rectifier),型号涵盖KBP201G至KBP207G。这类电子元器件广泛应用于印刷电路板(PCB)的设计中,具有可靠性高、成本低的特点,适用于各种工业和消费电子产品中。它们的主要功能是将交流电转换为直流电,适合用于电源供应器、充电器、驱动电路等多种应用场合。

    技术参数


    - 额定反向峰值电压(VRRM): 50V至1000V
    - 最大有效值电压(VRMS): 35V至700V
    - 最大直流耐压(VDC): 50V至1000V
    - 最大平均正向整流电流(IF(AV)): 1.2A至10A
    - 单半正弦波浪涌电流(IFSM): 60A
    - 瞬时正向电压(VF): 1.2V(当IF=2A时)
    - 最大直流反向电流(IR): 10μA (TJ=25°C);500μA (TJ=125°C)
    - 储存温度范围(TSTG): -55°C 至 +150°C
    - 热阻抗(RθjL): 8°C/W
    - 热阻抗(RθjA): 25°C/W
    - 工作结温范围(TJ): -55°C 至 +150°C

    产品特点和优势


    这款桥式整流器具有高浪涌电流能力,能够应对极端条件下的电流冲击,且符合RoHS指令和WEEE指令,确保环保无卤素。此外,其采用注塑成型工艺制造,提供了可靠的低成本解决方案。这些特点使其在严苛的应用环境中表现出色,提高了产品的可靠性和耐用性,从而在市场上具备较强的竞争力。

    应用案例和使用建议


    - 应用案例:
    - 电源适配器:利用桥式整流器将交流电转换为直流电,为电子设备提供稳定的电源。
    - 充电器:用于各种充电器设计中,将交流电源转换成所需的直流电源。

    - 使用建议:
    - 在选择合适的电压等级时,需考虑实际应用需求,避免过高的反向峰值电压导致不必要的成本增加。
    - 使用过程中应注意散热管理,合理布置元件以降低热阻抗,提高设备的整体稳定性。
    - 针对不同温度环境下的应用,应进行充分的测试验证,确保产品的可靠性和使用寿命。

    兼容性和支持


    该产品采用绿色化合物封装,符合IEC 61249-2-21定义的无卤素标准,符合RoHS指令及WEEE指令。包装代码为“C2”,并且可选绿色化合物包装。台湾半导体有限公司提供详尽的技术支持和售后服务,用户可通过其官网或客户服务中心获取更多技术支持信息。

    常见问题与解决方案


    - 问题: 如何确定正确的电压等级?
    - 解决方案: 确认应用的实际电压需求,选择适当的VRRM等级。例如,如果应用需要500V的电压,则应选择至少为600V的型号。
    - 问题: 如何处理散热问题?
    - 解决方案: 设计良好的散热路径,如添加散热片或风扇。必要时,应选择具有较低热阻抗的产品,如KBP207G等型号。
    - 问题: 反向电流过大怎么办?
    - 解决方案: 确保在正常工作条件下,不超过规定的最大直流反向电流(IR)。如有必要,考虑外部电路设计来限制电流。

    总结和推荐


    综上所述,这款台湾半导体的玻璃钝化桥式整流器凭借其出色的性能参数和可靠的质量,在多种应用场合中表现出色。其高浪涌电流能力和环保无卤素的特性使得它在市场上具备较强的竞争优势。我们推荐该产品作为印刷电路板设计中的首选整流器,尤其适用于需要高稳定性和可靠性的应用场景。

KBP205G参数

参数
If - 正向电流 2A
Ir - 反向电流 10μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 60A
配置
长*宽*高 15.24mm*3.9mm*11.68mm
通用封装 CASE KBP
安装方式 通孔安装
包装方式 管装

KBP205G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 KBP205G KBP205G数据手册

KBP205G封装设计

查看详情并下载
Symbol
Footprint
3D Model
