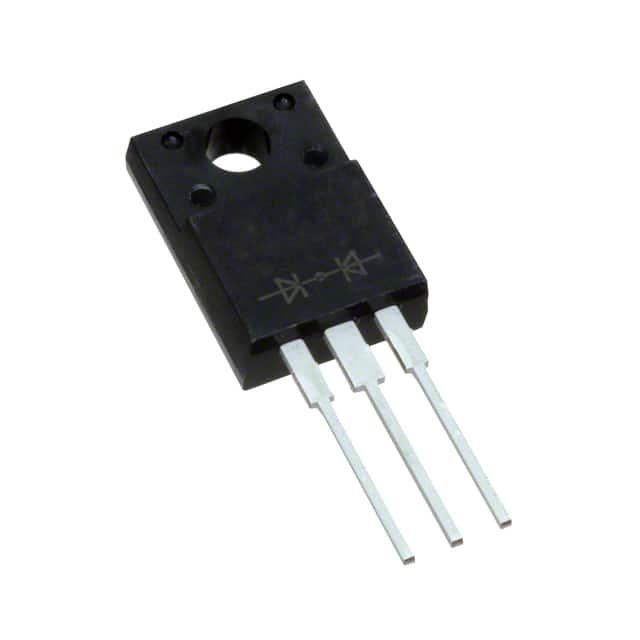

UGF1008G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 70A 25ns 10μA 10A ITO-220AB 通孔安装
供应商型号: 1801-UGF1008G-ND
供应商: Digi-Key
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 UGF1008G

UGF1008G概述

    UGF1004G – UGF1008G Ultra Fast Rectifier

    产品简介


    UGF1004G 至 UGF1008G 是由台湾半导体制造的高效率超快整流器。这些整流器设计用于广泛的应用领域,如直流到直流转换器、开关模式转换器和逆变器、自由轮应用等。它们提供了从 200V 到 600V 的不同电压等级选择,能够处理高达 10A 的电流。这些整流器具备高效率、低正向压降(VF)、高浪涌电流能力及低功耗等特点,非常适合在高频、大功率应用中使用。

    技术参数


    - 额定电压(VRRM):200V 至 600V
    - 正向电流(IF):10A
    - 浪涌正向电流(IFSM):70A
    - 最大结温(TJ):150°C 至 175°C
    - 包装:ITO-220AB 双芯片封装
    - 绝对最大额定值:
    - 重复峰值反向电压(VRRM):200V/300V/400V/500V/600V
    - 正向电压(VF):25°C 时 ≤ 0.95V/1.25V/1.70V
    - 反向恢复时间(trr):≤ 20ns/25ns
    - 热性能:
    - 结至外壳热阻(RӨJC):6°C/W

    产品特点和优势


    UGF1004G 至 UGF1008G 超快整流器具备多项独特优势:
    - 高效率:低正向压降(VF)可降低能耗。
    - 高可靠性:通过 AEC-Q101 认证,符合 RoHS 标准,不含卤素,适合严苛环境。
    - 高电流能力:最大正向电流达 10A,浪涌电流高达 70A。
    - 快速响应:极短的反向恢复时间(trr),可提高开关频率和效率。
    - 良好的散热性能:低热阻设计,确保长期稳定运行。

    应用案例和使用建议


    这些超快整流器适用于多种应用场景,如:
    - 直流到直流转换器:提高转换效率。
    - 开关模式转换器和逆变器:提供稳定的电流输出。
    - 自由轮应用:保护电路免受反向电流冲击。
    建议在设计时充分考虑散热问题,采用合理的散热措施以避免过热损坏。例如,在 PCB 布局上合理安排元件位置,增加散热片,选择合适的散热材料等。

    兼容性和支持


    - 兼容性:UGF1004G 至 UGF1008G 与标准 ITO-220AB 封装的 PCB 和散热系统完全兼容。
    - 支持:台湾半导体提供了详细的电气特性和机械数据,保证了产品的可靠性和耐用性。此外,还提供了 AEC-Q101 认证的支持,适合汽车和其他高可靠性要求的应用场合。

    常见问题与解决方案


    - 问题:温度过高导致损坏
    - 解决方法:检查散热系统是否有效,必要时增加散热片。

    - 问题:反向电压过高导致损坏
    - 解决方法:确保负载不超过规定范围,使用合适的保护电路。

    总结和推荐


    总体而言,UGF1004G 至 UGF1008G 超快整流器凭借其高效率、低正向压降和出色的可靠性,成为各种电力电子应用的理想选择。特别是对于需要高频率和高可靠性的应用场景,它们的表现尤为出色。我们强烈推荐在类似的项目中选用这些整流器,以提升整体系统的性能和稳定性。

UGF1008G参数

参数
If - 正向电流 10A
Ir - 反向电流 10μA
Vr-反向电压 -
反向恢复时间 25ns
正向浪涌电流 70A
配置 -
通用封装 ITO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

UGF1008G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 UGF1008G UGF1008G数据手册

UGF1008G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4364 ¥ 12.1376
50+ $ 0.6748 ¥ 5.7019
100+ $ 0.5776 ¥ 4.8339
500+ $ 0.4506 ¥ 3.771
1000+ $ 0.4097 ¥ 3.4289
2000+ $ 0.3753 ¥ 3.1411
5000+ $ 0.3381 ¥ 2.8295
10000+ $ 0.3151 ¥ 2.6371
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.13
直接购买
加入购物车
