ES2G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 400V 50A 35ns 10μA 2A 独立式 SMB(DO-214AA) 贴片安装
供应商型号: SCE-ES2G
供应商: 海外现货
标准整包数: 100

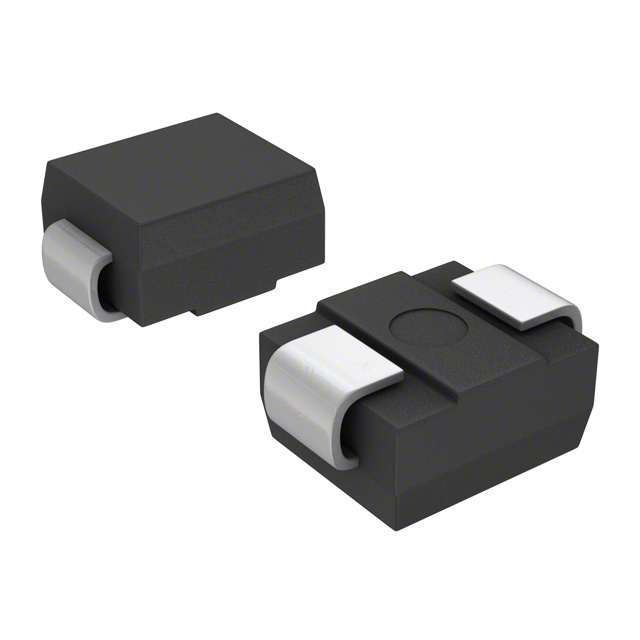

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 ES2G

ES2G概述


    产品简介


    ES2A – ES2J 超快表面贴装整流器
    台湾半导体公司(Taiwan Semiconductor)生产的ES2A – ES2J系列超快表面贴装整流器是一款高性能、低功耗的二极管产品,广泛应用于各种电子电路中。这些整流器具有快速恢复时间,能够实现高效率的工作,并且符合RoHS标准,不含卤素,使其成为环保型电子产品的理想选择。主要应用于DC到DC转换器、开关模式转换器和逆变器、照明系统、吸收电路以及自由轮应用等领域。

    技术参数


    - 最大重复峰值反向电压 (VRRM): 50V至600V
    - 正向电流 (IF): 2A
    - 浪涌峰值正向电流 (IFSM): 50A
    - 最大结温 (TJMAX): 150°C
    - 封装: DO-214AA (SMB)
    - 配置: 单芯片
    - 绝对最大额定值:
    - 反向电压总均方根值 (VR(RMS)): 35V至420V
    - 存储温度范围 (TSTG): -55°C至+150°C

    产品特点和优势


    ES2A – ES2J系列产品采用玻璃钝化芯片结,适合自动贴装。其低轮廓封装设计使其易于安装,适用于紧凑的空间需求。特别值得一提的是其超快恢复时间,这大大提高了整体的转换效率。此外,这些整流器符合多项国际标准,如RoHS合规性、IEC 61249-2-21标准以及UL 94V-0阻燃等级。所有这些特性共同使它们在各种电子设备中的应用更加安全可靠。

    应用案例和使用建议


    ES2A – ES2J超快表面贴装整流器广泛用于多种应用场景,例如DC到DC转换器和开关模式转换器,这些应用要求高速度和高效率。它们同样适用于照明系统和吸能电路,以保护电路免受电压波动的影响。建议在使用这些整流器时,确保其工作温度不超出最大额定值,以保证长期稳定运行。同时,合理的电路布局和散热设计可以进一步提升其性能表现。

    兼容性和支持


    ES2A – ES2J系列整流器采用标准的DO-214AA (SMB)封装,这种通用的封装形式使得它们可以轻松与多种其他电子元件和设备配合使用。此外,制造商提供了详尽的技术文档和支持,帮助用户更好地理解和使用这些产品。无论是对于设计人员还是最终用户,这些资源都将提供宝贵的指导和帮助。

    常见问题与解决方案


    - 问题1: 设备过热怎么办?
    - 解决方案: 确保良好的散热设计,避免长时间在高负载下运行。如果温度仍然过高,可以考虑使用更大功率的整流器或改进冷却措施。

    - 问题2: 整流器工作不稳定怎么办?
    - 解决方案: 检查输入电源的稳定性,确保电压和电流处于规定的范围内。此外,检查电路连接是否正确,是否存在短路或断路现象。

    总结和推荐


    总体而言,ES2A – ES2J超快表面贴装整流器以其高性能、低功耗和广泛的适用性,为各种电子设备提供了可靠的选择。其快速恢复时间和高效能的特点尤其适合于需要高转换效率的应用场景。此外,其符合多项环保标准,进一步提升了其市场竞争力。因此,强烈推荐使用ES2A – ES2J系列整流器,无论是对于新项目的设计人员还是已经使用类似产品的现有用户来说,都是一个值得信赖的选择。

ES2G参数

参数
配置 独立式
If - 正向电流 2A
Ir - 反向电流 10μA
Vr-反向电压 400V
反向恢复时间 35ns
正向浪涌电流 50A
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ES2G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 ES2G ES2G数据手册

ES2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
