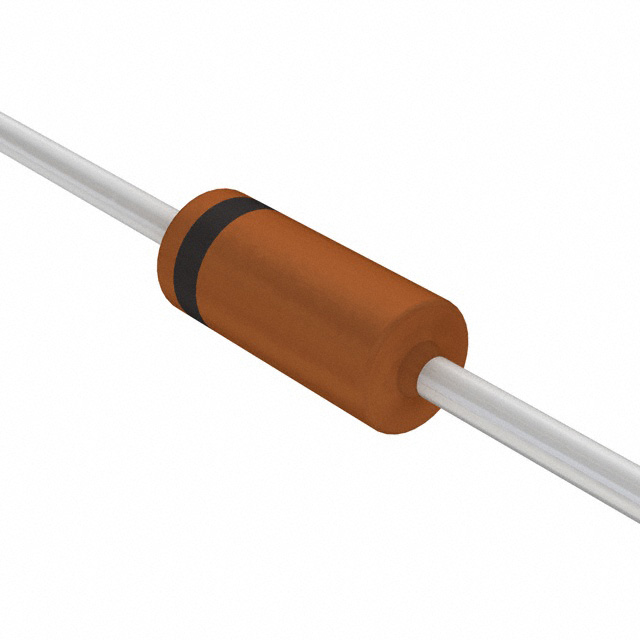

BZX55B24 A0G

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±2% 18μA 24V 80Ω 500W DO-35 通孔安装
供应商型号: SCE-BZX55B24
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 BZX55B24 A0G

BZX55B24 A0G概述

    # BZX55B2V4 - BZX55B75 Zener Diodes 技术手册

    产品简介


    BZX55B2V4 至 BZX55B75 系列的 Zener 二极管是由台湾半导体(Taiwan Semiconductor)生产的,这些产品适用于多种低电压稳压器或电压参考应用。该系列涵盖了广泛的齐纳电压范围(2.4V 至 75V),提供了精准的±2%的电压容差,确保了高可靠性和稳定性。
    主要功能
    - 高精度稳压
    - 广泛的工作电压范围
    - 耐用的封装材料
    应用领域
    - 低电压稳压器或电压参考
    - 适配器
    - 照明系统
    - 板载 DC/DC 转换器

    技术参数


    以下是关键的技术参数列表:
    | 参数 | 单位 | 最小值 | 标称值 | 最大值 |

    | 齐纳电压(VZ) | V | 2.4 | 2.4-75 | 75 |
    | 测试电流(IZT) | mA | 5 50 |
    | 总功耗(Ptot) | mW 500
    | 正向电压(VF) | V | 1
    | 最大工作温度(TJ) | °C | -55 | 175
    | 绝对最大额定值 |
    | 正向电压 @ IF=100mA(VF) | V 1
    | 总功耗(Ptot) | mW 500
    | 结温范围(TJ) | °C | -55 | 175
    | 存储温度范围(TSTG) | °C | -55 | 175

    产品特点和优势


    特点
    - 宽齐纳电压选择范围:2.4V 至 75V
    - 精准的电压容差:±2%
    - 密封玻璃封装:增强耐用性
    - 符合RoHS和WEEE标准:环保合规
    - 无卤素:根据IEC 61249-2-21 标准生产
    优势
    - 高可靠性:提供广泛的工作电压范围和稳定的性能
    - 易于集成:紧凑型设计和通用接口简化了安装和使用过程
    - 环保:符合最新的环保标准,减少对环境的影响

    应用案例和使用建议


    应用案例
    这些 Zener 二极管适用于各种低电压稳压器或电压参考的应用场景。例如,在板载 DC/DC 转换器中,它们可以作为稳定输出电压的关键组件,确保在不同负载条件下的稳定性。在照明系统中,它们用于保护电路免受过压损害。
    使用建议
    - 在选择具体型号时,应根据应用的具体需求选择合适的齐纳电压范围。
    - 在使用过程中,应注意不超过规定的总功耗(Ptot),以防止二极管过热损坏。
    - 定期检查并测试二极管的工作状态,确保其正常运行。

    兼容性和支持


    兼容性
    这些 Zener 二极管采用标准的 DO-35 封装,与其他同类型号的设备具有良好的兼容性,便于替换和升级。
    支持和维护
    台湾半导体提供全面的技术支持和维护服务。如果您需要更详细的信息,可以联系您附近的台湾半导体代表获取帮助。

    常见问题与解决方案


    1. 问题:如何选择合适的齐纳电压?
    - 解决方法:根据您的应用需求和电路的设计要求来选择合适的齐纳电压。确保所选电压能够满足所需的稳压效果。
    2. 问题:如何避免过热损坏?
    - 解决方法:在电路设计中注意控制通过二极管的电流,确保其总功耗不超过规定值。同时,考虑加装散热片或其他散热措施。
    3. 问题:如何检测二极管的性能是否正常?
    - 解决方法:可以使用万用表测量正向和反向电阻值,或者利用专业的测试仪器进行更详细的测试。

    总结和推荐


    综合评估
    BZX55B2V4 至 BZX55B75 系列 Zener 二极管凭借其宽广的齐纳电压范围、高精度和环保特性,非常适合于多种低电压稳压器和电压参考应用。其耐用的封装和精准的性能使其在市场上具备强大的竞争力。
    推荐使用
    综上所述,BZX55B2V4 至 BZX55B75 系列 Zener 二极管是一个非常值得推荐的产品,特别是在需要高性能稳压的电路设计中。对于寻找可靠且高效能稳压解决方案的工程师和设计师来说,这是一个理想的选择。

BZX55B24 A0G参数

参数
最大功率 0.5
Ir - 反向电流 18μA
最大齐纳阻抗 80Ω
电压容差 ±2%
最大功率耗散 500W
标称齐纳电压 24V
配置 -
通用封装 DO-35
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,弹夹装

BZX55B24 A0G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 TAIWAN SEMICONDUCTOR/台湾半导体 BZX55B24 A0G BZX55B24 A0G数据手册

BZX55B24 A0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.5066
500+ ¥ 0.3471
1000+ ¥ 0.2667
2500+ ¥ 0.2504
库存: 5100
起订量: 1200 增量: 100
交货地:
最小起订量为:1000
合计: ¥ 266.7
