6A80G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 250A 10μA 6A R-6 通孔安装
供应商型号: 2627897
供应商: 海外现货
标准整包数: 1

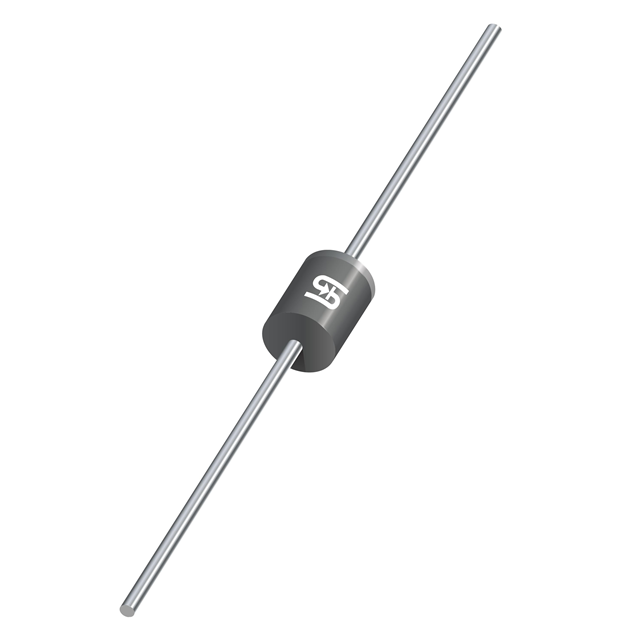

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 6A80G

6A80G概述

    6A05G – 6A100G 标准整流器技术手册

    产品简介


    6A05G – 6A100G 是由台湾半导体(Taiwan Semiconductor)生产的标准整流器系列。这一系列的产品涵盖了从50V到1000V的工作电压范围,适用于广泛的电路应用。这些整流器具有高可靠性、低损耗等特点,适用于直流到直流转换器、开关模式变换器及逆变器等领域。

    技术参数


    - 工作电压范围:50V至1000V
    - 最大正向电流:6A
    - 最大浪涌正向电流:250A
    - 最大工作温度:150°C
    - 存储温度范围:-55°C 至 +150°C
    - 热阻:35°C/W
    - 重复峰值反向电压:50V 至 1000V
    - 反向电压总有效值:35V 至 700V
    - 反向漏电流:@25°C 下 10µA,@125°C 下 100µA
    - 结电容:60pF(1MHz,VR = 4.0V)

    产品特点和优势


    - AEC-Q101认证:确保产品质量符合汽车电子领域的严格标准。
    - 玻璃钝化芯片结:提供更高的可靠性和稳定性。
    - 高可靠性:高电流能力、低正向压降(VF),适合高功率应用。
    - 高浪涌电流能力:承受大电流冲击,增强耐用性。
    - 低功耗:减少发热,延长使用寿命。
    - RoHS合规:符合无铅环保要求。
    - 无卤素:根据IEC 61249-2-21标准设计。

    应用案例和使用建议


    - 应用案例:
    - 直流到直流转换器
    - 开关模式变换器及逆变器
    - 通用应用
    - 使用建议:
    - 在高频应用中,考虑结电容的影响,避免出现寄生振荡。
    - 高温环境下使用时,注意散热,保证整流器正常工作。
    - 选择合适的封装形式,如R-6,以适应不同安装需求。

    兼容性和支持


    - 兼容性:这些整流器采用R-6封装,适用于多种电子设备,具有良好的互换性。
    - 支持:台湾半导体提供详尽的技术支持和售后服务,包括问题解答和维修服务。

    常见问题与解决方案


    1. 问:如何处理高温环境下的散热问题?
    - 答:增加散热片或使用风扇辅助散热,保证整流器工作温度在安全范围内。
    2. 问:如何判断结电容对电路的影响?
    - 答:在高频应用中,可以通过仿真软件进行模拟,以确定结电容对整体电路的影响。
    3. 问:如何检测反向漏电流?
    - 答:使用万用表测试反向电压,确保其在规定范围内,超出范围则需更换。

    总结和推荐


    综上所述,6A05G – 6A100G 系列标准整流器具备卓越的性能和可靠性,非常适合应用于高功率电子设备中。这些产品的设计和制造都遵循国际标准,为用户提供了可靠的保障。强烈推荐给需要高性能、高稳定性的直流到直流转换器和其他电源模块的应用场合。

6A80G参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 250A
配置 -
If - 正向电流 6A
Ir - 反向电流 10μA
通用封装 R-6
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

6A80G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 6A80G 6A80G数据手册

6A80G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.7799
10+ ¥ 2.8636
100+ ¥ 2.5658
500+ ¥ 2.5658
1000+ ¥ 2.4741
5000+ ¥ 2.4741
库存: 32
起订量: 18 增量: 0
交货地:
最小起订量为:10
合计: ¥ 28.63
直接购买
加入购物车
