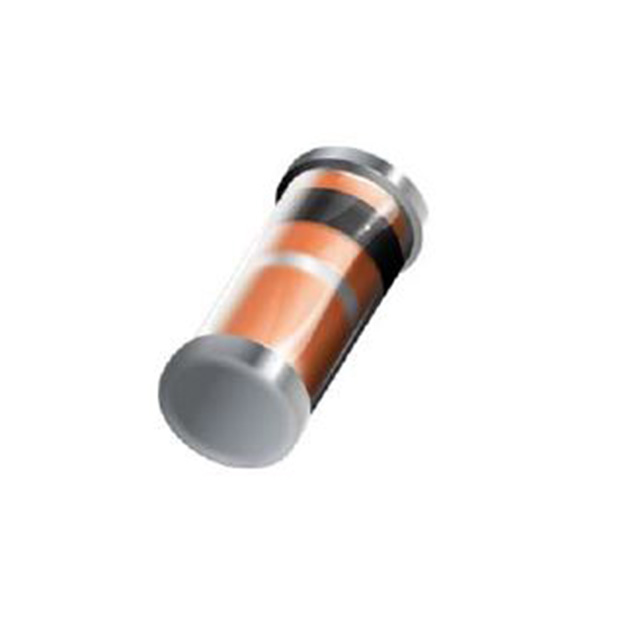

BZV55B5V1 L0G

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±2% 1μA 5.1V 35Ω 500W M-MELF 贴片安装
供应商型号: SCE-BZV55B5V1 L0G
供应商: 海外现货
标准整包数: 500
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 BZV55B5V1 L0G

BZV55B5V1 L0G概述

    BZV55B2V4 – BZV55B75 Surface Mount Zener Diodes 技术手册

    1. 产品简介


    BZV55B2V4 – BZV55B75 是由台湾半导体(Taiwan Semiconductor)生产的一系列表面贴装稳压二极管。这些稳压二极管具有广泛的工作电压范围(从 2.4V 到 75V),适用于各种低电压稳压器、适配器、照明应用和板载直流-直流转换器。其主要功能是稳定电路中的电压,提供精确的电压参考。

    2. 技术参数


    - 工作电压范围:2.4V 至 75V
    - 测试电流:2.5 mA 至 5 mA
    - 最大功耗:500 mW
    - 正向电压:1 V(当正向电流为 100 mA 时)
    - 最高结温:175 °C
    - 热阻:300 °C/W
    - 引脚配置:单芯片设计
    - 封装:MMELF(扁平金属电极片式封装)

    3. 产品特点和优势


    - 宽泛的电压选择:电压范围从 2.4V 到 75V,适用于多种不同的应用需求。
    - 高精度电压调节:测试电流下电压精度达到 ±2%。
    - 防水玻璃封装:确保产品的长期可靠性。
    - 符合RoHS标准:环保材料无铅化设计。

    4. 应用案例和使用建议


    - 低电压稳压器或电压参考:这些稳压二极管适用于需要稳定低电压的应用,如电源适配器。
    - 照明应用:可以用于LED驱动电路,提供稳定的电压输出。
    - 板载直流-直流转换器:应用于通信设备、工业自动化等领域。
    使用建议:
    - 确保稳压二极管的工作温度不超过 175°C,以防止过热损坏。
    - 在选择稳压二极管时,应根据具体应用需求选择合适的电压等级。

    5. 兼容性和支持


    - 兼容性:本系列产品与其他电子元器件及设备有良好的兼容性。
    - 支持:台湾半导体提供了详细的技术文档和客户支持,帮助用户解决应用过程中的问题。

    6. 常见问题与解决方案


    - Q:稳压二极管的最大功耗是多少?
    - A:最大功耗为 500 mW。

    - Q:如何正确选择稳压二极管?
    - A:根据具体应用的需求选择合适的电压等级和电流等级,确保满足应用要求。

    7. 总结和推荐


    BZV55B2V4 – BZV55B75 表面贴装稳压二极管以其广泛的电压选择、高精度和可靠的封装赢得了市场认可。它特别适合于低电压稳压器、适配器和照明应用。考虑到其高性价比和广泛应用领域,我们强烈推荐这款产品给对稳压二极管有需求的工程师和技术人员。

BZV55B5V1 L0G参数

参数
Ir - 反向电流 1μA
最大齐纳阻抗 35Ω
电压容差 ±2%
最大功率耗散 500W
标称齐纳电压 5.1V
配置 -
最大功率 0.5
通用封装 M-MELF
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZV55B5V1 L0G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 TAIWAN SEMICONDUCTOR/台湾半导体 BZV55B5V1 L0G BZV55B5V1 L0G数据手册

BZV55B5V1 L0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.502
2000+ ¥ 0.3551
10000+ ¥ 0.2957
20000+ ¥ 0.2781
库存: 10000
起订量: 1000 增量: 500
交货地:
最小起订量为:500
合计: ¥ 251
