首页  >  产品百科  >  BC846B RFG

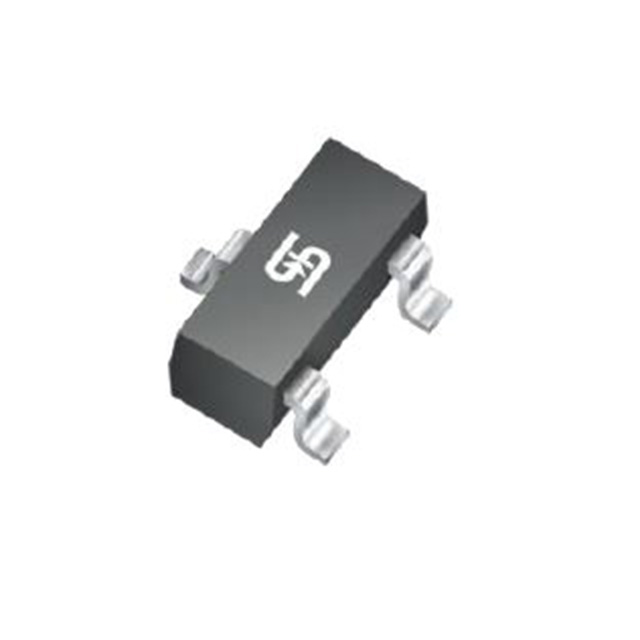

BC846B RFG

产品分类: 三极管(BJT)
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 500mV@ 5mA,100mA NPN 200mW 6V 100nA 80V 65V 100mA SOT-23 贴片安装
供应商型号: 821-BC846BRFG
供应商: Mouser
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 三极管(BJT) BC846B RFG

BC846B RFG概述

    电子元器件技术手册:BC846A/B, BC847A/B/C, BC848A/B/C

    产品简介


    BC846A/B, BC847A/B/C, BC848A/B/C 是由台湾半导体生产的NPN小信号晶体管。这类晶体管适用于多种应用场景,例如开关模式电源(SMPS)、适配器、照明应用和板载DC/DC转换器。它们具备低功耗、高效率的特点,特别适合自动化装配。

    技术参数


    以下是这些晶体管的主要技术规格和性能参数:
    - 功率耗散:200mW
    - 引脚配置:SOT-23封装
    - 最大电压:
    - 集电极-基极电压:BC846: 80V;BC847: 50V;BC848: 30V
    - 集电极-发射极电压:BC846: 65V;BC847: 45V;BC848: 30V
    - 发射极-基极电压:BC846: 6V;BC847: 6V;BC848: 5V
    - 直流电流增益(hFE):
    - BC846A/B: 220-800
    - BC847A/B: 200-450
    - BC848A/B: 420-800
    - 集电极-发射极饱和电压(IC = 100mA, IB = 5mA):0.5V
    - 基极-发射极饱和电压(IC = 100mA, IB = 5mA):1.1V
    - 过渡频率(VCE = 5V, IC = 10mA):100MHz
    - 环境温度范围:存储温度(TSTG)和结温(TJ)均为-55°C到+150°C

    产品特点和优势


    1. 低功耗和高效率:适用于需要节能的场景。
    2. 高浪涌电流能力:确保在短时间内承受较大电流冲击的能力。
    3. 环保特性:符合RoHS标准,无卤素。
    4. 自动化装配友好:适合大规模生产环境中的自动装配。
    5. 良好的散热性能:UL 94 V-0阻燃等级,确保长时间稳定运行。

    应用案例和使用建议


    这些晶体管广泛应用于各类电子产品中,特别是需要高可靠性、低成本的小型设备。具体应用包括但不限于:
    - 开关模式电源(SMPS)
    - 适配器
    - 照明应用
    - 板载DC/DC转换器
    使用建议:
    - 在选择晶体管时,确保其额定值满足系统的需求。
    - 使用时注意散热设计,特别是在高负载下。
    - 考虑到环保要求,建议选择符合RoHS和无卤素的型号。

    兼容性和支持


    这些晶体管均采用SOT-23封装,便于安装和替换。产品型号标识明确,易于识别。厂商提供了详细的技术文档和支持服务,以帮助客户解决可能出现的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热现象 | 检查散热设计是否合理,考虑增加散热片。 |
    | 工作不稳定 | 检查连接是否牢固,重新焊接相关焊点。 |
    | 噪声大 | 检查电源线路是否纯净,增加滤波电容。 |

    总结和推荐


    BC846A/B, BC847A/B/C, BC848A/B/C是高性能、高可靠性的NPN小信号晶体管。它们具备出色的电气特性和环保特性,非常适合各种高要求的应用场景。无论是从性能还是成本角度来看,这些晶体管都是值得推荐的选择。如果您正在寻找一款能够满足严格需求且易于集成的晶体管,那么这些型号将是理想之选。

BC846B RFG参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 5mA,100mA
配置 独立式
晶体管类型 NPN
VCEO-集电极-发射极最大电压 65V
VCBO-最大集电极基极电压 80V
集电极截止电流 100nA
集电极电流 100mA
最大功率耗散 200mW
最大集电极发射极饱和电压 500mV@ 5mA,100mA
VEBO-最大发射极基极电压 6V
通用封装 SOT-23
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BC846B RFG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 三极管(BJT) TAIWAN SEMICONDUCTOR/台湾半导体 BC846B RFG BC846B RFG数据手册

BC846B RFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.184 ¥ 1.5548
10+ $ 0.1116 ¥ 0.9426
100+ $ 0.069 ¥ 0.5831
500+ $ 0.0506 ¥ 0.4276
1000+ $ 0.0352 ¥ 0.2974
3000+ $ 0.0297 ¥ 0.251
6000+ $ 0.0248 ¥ 0.2099
9000+ $ 0.0216 ¥ 0.1825
24000+ $ 0.0194 ¥ 0.1643
库存: 34872
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.55
直接购买
加入购物车
