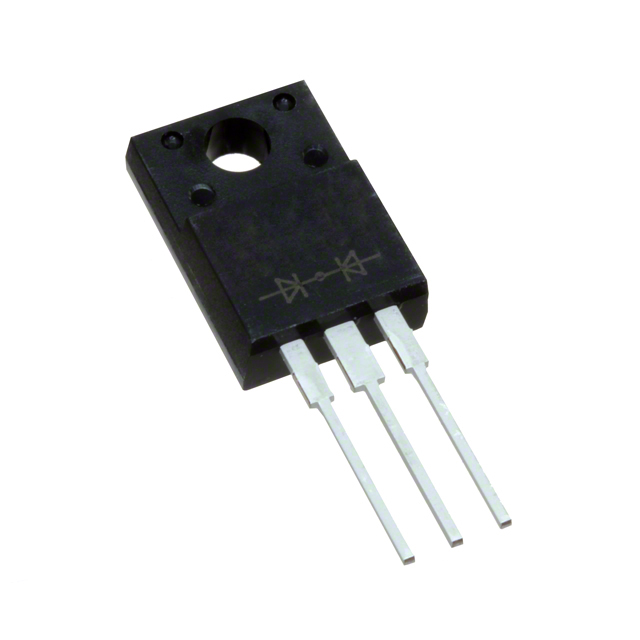

UGF2006G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 150A 20ns 20A ITO-220AB 通孔安装
供应商型号: 1801-UGF2006G-ND
供应商: Digi-Key
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 UGF2006G

UGF2006G概述


    产品简介


    UGF2004G – UGF2008G 是由台湾半导体(Taiwan Semiconductor)推出的一系列超快整流器,专为高效率和高性能设计。这些产品以其卓越的开关性能和可靠性,在直流到直流转换器、开关模式转换器及逆变器等领域有着广泛应用。UGF系列的核心优势在于其出色的耐高压能力和快速恢复时间,使其成为许多工业和消费电子产品中不可或缺的组件。

    技术参数


    以下是UGF2004G至UGF2008G的主要技术规格:
    | 参数名称 | 符号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 反向重复峰值电压 | VRRM | 200 | — | 600 | V |
    | 正向电流 | IF | 20 | — | — | A |
    | 冲击正向电流 | IFSM | — | — | 150 | A |
    | 结温范围 | TJ | -55 | — | 175 | °C |
    | 最大结温 | TJ MAX | — | 150 | 175 | °C |
    | 结-外壳热阻 | RӨJC | 2 | — | — | °C/W |
    其他关键参数还包括反向漏电流、正向电压和反向恢复时间等,具体数值见手册表格。

    产品特点和优势


    UGF2004G至UGF2008G系列具备以下显著特点:
    1. 高效率和低损耗:通过优化设计实现较低的正向电压降(VF),减少能量损失。
    2. 快速恢复时间:短至20纳秒的反向恢复时间(trr),适用于高频应用。
    3. 高可靠性:满足AEC-Q101标准并符合RoHS指令,确保环保合规。
    4. 高电流能力:最大额定正向电流达20A,支持多种负载需求。
    5. 耐用性好:支持宽泛的工作温度范围(-55°C至+175°C)。
    6. 绿色环保:无卤素设计,符合IEC 61249-2-21标准。
    这些特点使UGF系列成为在恶劣环境下运行的理想选择。

    应用案例和使用建议


    应用场景
    UGF系列广泛应用于以下领域:
    - DC-DC转换器:用于电源管理和稳压系统。
    - 开关模式转换器与逆变器:高效能量转换的理想选择。
    - 自由轮回路应用:保护电路免受电感性负载引起的反向电动势冲击。
    使用建议
    1. 在高频率切换环境中使用时,应注意散热管理以避免过热。
    2. 确保电路板设计符合JESD 201 Class 2标准,以防止锡须生长。
    3. 根据实际应用需求选择合适的工作电压等级(如200V至600V范围内的具体型号)。

    兼容性和支持


    UGF系列采用标准化的ITO-220AB封装,易于与其他主流元件集成。台湾半导体提供了详尽的技术支持文档和售后服务,包括样品申请、测试报告获取以及定制化服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 改善散热措施,增加外部散热片 |
    | 正向电压偏高 | 检查电路布线,确保良好的电流通路 |
    | 开关噪声较大 | 在输入端加入滤波电容 |

    总结和推荐


    总体而言,UGF2004G至UGF2008G系列超快整流器凭借其优异的技术性能、广泛的应用场景和支持服务,在电力电子行业中占据重要地位。对于需要高效能、高稳定性的应用场合,强烈推荐选用该系列产品。无论是在工业自动化还是新能源领域,其表现均堪称卓越。因此,本系列非常适合需要高可靠性和高性能的客户群体。

UGF2006G参数

参数
If - 正向电流 20A
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 20ns
正向浪涌电流 150A
配置 -
通用封装 ITO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

UGF2006G数据手册
