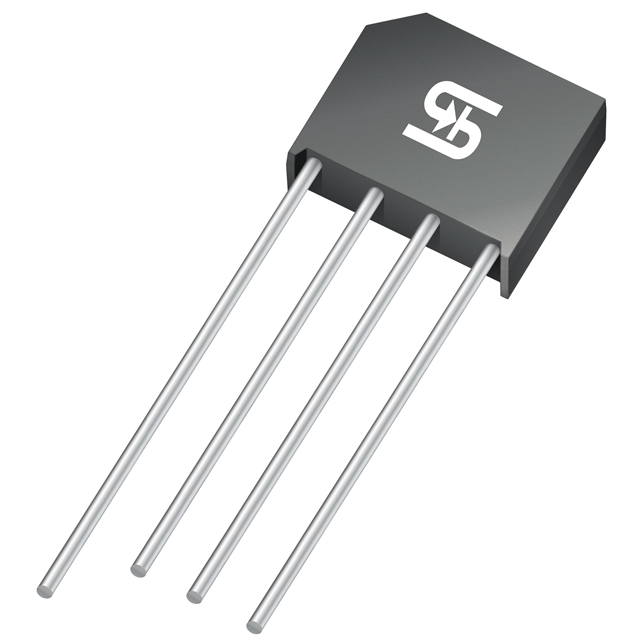

KBL404G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 400V 150A 4A 4A 通孔安装
供应商型号: SCE-KBL404G
供应商: 海外现货
标准整包数: 10
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 KBL404G

KBL404G概述

    KBL401G – KBL407G: 高可靠性标准桥式整流器

    1. 产品简介


    KBL401G – KBL407G 是由台湾半导体公司生产的标准桥式整流器,广泛应用于开关电源(SMPS)、适配器和照明等领域。这些器件以其低故障率和高可靠性著称,并符合RoHS标准。KBL系列具有不同的电压等级,从50V到1000V不等,满足各种应用需求。

    2. 技术参数


    - 额定电流:4A
    - 反向峰值电压:50V至1000V
    - 最大浪涌电流:150A
    - 最大工作温度:150℃
    - 封装形式:KBL
    - 配置:四路
    - 反向电流(@25℃):10µA
    - 反向电流(@125℃):500µA
    - 热阻抗(结至引脚):2.4℃/W
    - 热阻抗(结至环境):19℃/W
    - 正向压降(@25℃, 2A):1.0V
    - 正向压降(@25℃, 4A):1.1V

    3. 产品特点和优势


    KBL401G – KBL407G 系列桥式整流器拥有以下显著优势:
    - 玻璃钝化芯片接合:提高稳定性和可靠性。
    - 适合PCB:便于集成和设计。
    - 低成本可靠构造:采用优质材料制造,性价比高。
    - UL认证:UL认可文件编号为E-326243。
    - 无铅处理:符合RoHS标准。
    - 阻燃材料:满足UL 94V-0标准。
    - 焊锡性:符合J-STD-002标准。
    - 抗锡须测试:通过JESD 201 Class 1A测试。

    4. 应用案例和使用建议


    这些器件非常适合用于各种电源转换应用。例如,在开关电源(SMPS)中,KBL系列可以有效地将交流电转换为稳定的直流电输出。对于适配器应用,KBL系列能提供足够的电流和电压,以满足不同设备的需求。
    使用建议:
    - 在选择合适电压等级时,应确保电压值不超过器件的最大反向峰值电压。
    - 使用过程中需注意散热问题,特别是在高电流条件下,应确保良好的散热条件以避免过热。
    - 定期检查器件的反向电流特性,以确保其长期运行的稳定性。

    5. 兼容性和支持


    KBL401G – KBL407G 系列与市面上常见的PCB板和电源管理系统高度兼容。制造商提供了详细的技术支持文档和指导,包括电路设计建议、焊接指南和常见问题解答。如有需要,用户可直接联系制造商获取进一步的支持服务。

    6. 常见问题与解决方案


    - Q:如何判断器件是否过热?
    - A: 通过测量器件表面温度或参考器件的热阻抗参数,确保其工作温度在允许范围内。如超过最大允许温度,应及时采取散热措施。
    - Q:如果出现浪涌电流怎么办?
    - A: 当系统出现大电流冲击时,需确保器件的浪涌电流参数大于实际冲击电流,否则可能导致器件损坏。可以考虑使用保护电路来限制电流。

    7. 总结和推荐


    综上所述,KBL401G – KBL407G 是一款高性能、高可靠性的标准桥式整流器,适用于多种电源转换应用。其独特的玻璃钝化芯片接合技术、低成本可靠的构造以及符合行业标准的特性使其在市场上具备强大的竞争力。无论是开关电源还是适配器应用,这款产品都能提供出色的性能和长久的使用寿命。
    推荐:对于需要高可靠性、良好散热性能和低成本解决方案的应用场景,强烈推荐使用KBL401G – KBL407G系列桥式整流器。

KBL404G参数

参数
反向恢复时间 -
正向浪涌电流 150A
配置 -
If - 正向电流 4A
Ir - 反向电流 4A
Vr-反向电压 400V
安装方式 通孔安装
零件状态 在售
包装方式 托盘

KBL404G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 KBL404G KBL404G数据手册

KBL404G封装设计

查看详情并下载
Symbol
Footprint
3D Model
