首页  >  产品百科  >  BAS70-04 RFG

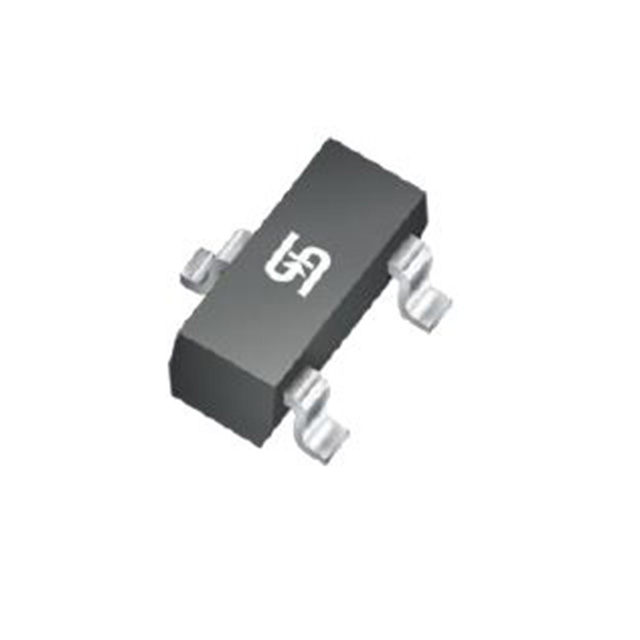

BAS70-04 RFG

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 70V 100mA 0μs 100nA 70μA 双 SOT-23 贴片安装
供应商型号: 821-BAS70-04RFG
供应商: Mouser
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 BAS70-04 RFG

BAS70-04 RFG概述

    BAS70 / -04 / -05 / -06 技术手册解析

    产品简介


    BAS70 / -04 / -05 / -06 是由台湾半导体公司生产的肖特基势垒二极管(Schottky Barrier Diode),具备低正向电压降、快速开关能力和良好的湿度敏感度等级。这些二极管广泛应用于适配器、开关电源和逆变器等场合。由于其出色的电气特性和紧凑封装,它们成为许多现代电子系统中的关键组件。

    技术参数


    BAS70 / -04 / -05 / -06 的关键技术参数如下:
    - 正向电流 (IF): 70 mA
    - 反向峰值电压 (VRRM): 70 V
    - 非重复性正向浪涌电流 (IFSM): 100 mA
    - 正向电压 (VF) @ IF=15mA: 1 V
    - 最大结温 (TJ Max.): 125 °C
    - 封装: SOT-23
    - 热阻 (RӨJA): 625 °C/W
    - 反向电流 (IR) @ VR=50V, TJ=25°C: 100 nA
    - 反向击穿电压 (V(BR)): 70 V
    绝对最大额定值包括:
    - 重复峰值反向电压 (VRRM): 70 V
    - 工作峰值反向电压 (VRWM): 70 V
    - DC 阻断电压 (VR): 70 V
    - RMS 反向电压 (VR(RMS)): 49 V
    - 功耗 (PD): 200 mW
    - 结温范围 (TJ): -55 至 +125 °C
    - 存储温度范围 (TSTG): -55 至 +150 °C

    产品特点和优势


    BAS70 / -04 / -05 / -06 的特点和优势包括:
    - 低正向电压: 有助于减少功率损耗。
    - 快速开关: 改善了开关性能,减少了能量损耗。
    - 符合RoHS和无卤素标准: 符合环保要求。
    - SOT-23 封装: 节省空间且便于焊接。
    - 低存储电荷: 适用于高频率应用。

    应用案例和使用建议


    BAS70 / -04 / -05 / -05 在多种场合中表现出色,例如:
    - 适配器: 在各种充电器和适配器中,提高转换效率。
    - 开关电源: 提供快速开关和低损耗特性,提高电源效率。
    - 逆变器: 在高频开关中具有良好的性能。
    使用建议:
    - 在高温环境下使用时,注意散热,确保结温不超出最大值。
    - 在大电流条件下工作时,考虑使用更大的热沉以降低功耗。

    兼容性和支持


    BAS70 / -04 / -05 / -06 与其他标准电子元件兼容,可轻松集成到现有设计中。制造商提供了详细的技术文档和用户指南,方便工程师进行选型和应用。此外,技术支持团队可以提供必要的帮助和指导。

    常见问题与解决方案


    常见问题:
    - 问题: 在高温下使用时,二极管过热。
    - 解决方案: 使用合适的散热器或优化散热路径,确保结温在安全范围内。
    - 问题: 在高电流条件下,二极管损坏。
    - 解决方案: 使用更大的热沉,或选择更高功率容量的二极管。

    总结和推荐


    总体来看,BAS70 / -04 / -05 / -05 二极管是一款高性能、低功耗的产品,特别适合需要快速开关和高效能的应用场景。其出色的设计和良好的兼容性使其在市场上具备很强的竞争力。因此,我强烈推荐使用该产品,尤其是在适配器、开关电源和逆变器等应用中。
    通过以上技术参数和应用场景的分析,BAS70 / -04 / -05 / -05 展现了其在现代电子系统中的巨大潜力和价值。

BAS70-04 RFG参数

参数
正向浪涌电流 100mA
配置
If - 正向电流 70μA
Ir - 反向电流 100nA
Vr-反向电压 70V
反向恢复时间 0μs
通用封装 SOT-23
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAS70-04 RFG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 BAS70-04 RFG BAS70-04 RFG数据手册

BAS70-04 RFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1955 ¥ 1.652
10+ $ 0.13 ¥ 1.0981
100+ $ 0.0828 ¥ 0.6997
500+ $ 0.0671 ¥ 0.567
1000+ $ 0.0528 ¥ 0.4462
3000+ $ 0.0421 ¥ 0.3559
6000+ $ 0.0367 ¥ 0.3103
9000+ $ 0.0324 ¥ 0.2738
24000+ $ 0.0292 ¥ 0.2464
库存: 4890
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.65
