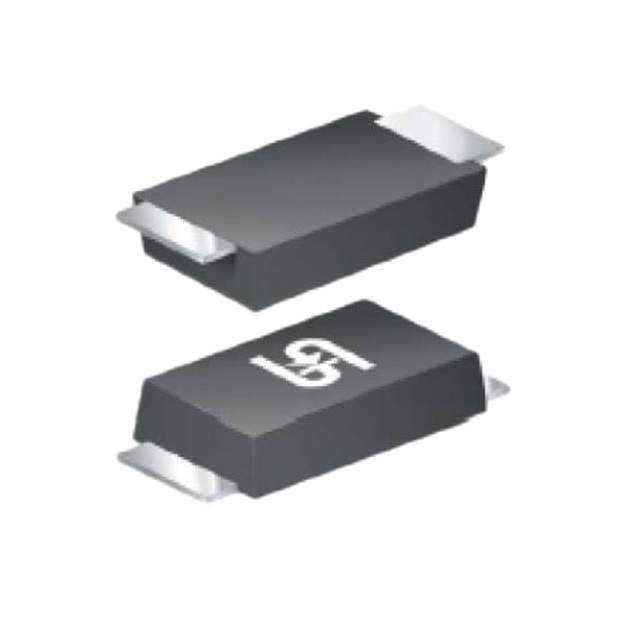

UF1JLW RVG

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 600V 30A 25ns 1μA 1A 独立式 SOD-123W 贴片安装
供应商型号: UA-UF1JLW RVG
供应商: 海外现货
标准整包数: 3000
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 UF1JLW RVG

UF1JLW RVG概述

    # UF1DLW - UF1JLW Ultra Fast Rectifiers

    产品简介


    UF1DLW - UF1JLW 系列是由台湾半导体生产的超快恢复二极管。这些二极管广泛应用于高电压、高频率的功率因数校正、开关电源、自由轮二极管和二次直流到直流整流等领域。其设计旨在满足自动化组装需求,同时具备高效能和可靠的电气特性。

    技术参数


    关键参数
    - 最大平均正向整流电流(IF(AV)):1A
    - 最大瞬时反向电压(VRRM):200V - 600V
    - 最大峰值正向浪涌电流(IFSM):30A
    - 最大结温(TJ MAX):150℃
    - 封装:SOD-123W
    绝对最大额定值
    - 最大重复峰值反向电压(VRRM):200V (UF1DLW), 400V (UF1GLW), 600V (UF1JLW)
    - 最大有效电压(VRMS):140V (UF1DLW), 280V (UF1GLW), 420V (UF1JLW)
    - 最大DC阻断电压(VDC):200V (UF1DLW), 400V (UF1GLW), 600V (UF1JLW)
    - 最大存储温度范围(TJ, TSTG):-55℃ 至 +150℃
    热性能
    - 结至引脚热阻(RӨJL):28°C/W
    - 结至环境热阻(RӨJA):88°C/W
    - 结至壳体热阻(RӨJC):38°C/W
    电气特性
    - 最大瞬时正向电压(VF):0.95V (UF1DLW), 1.25V (UF1GLW), 1.5V (UF1JLW)
    - 最大反向电流(IR):1µA (TJ = 25°C), 50µA (TJ = 125°C)
    - 结电容(CJ):40pF (UF1DLW), 25pF (UF1GLW), 15pF (UF1JLW)
    - 反向恢复时间(trr):20ns (UF1DLW), 20ns (UF1GLW), 25ns (UF1JLW)

    产品特点和优势


    - 自动化装配:适合自动化装配过程,提高生产效率。
    - 超高性能:具备超快恢复时间,适用于高效率电路设计。
    - 环保认证:符合RoHS标准、WEEE规定和无卤素要求,绿色无害。
    - 机械数据:采用SOD-123W封装,具有UL认证的防火等级和低湿度敏感度,符合JESD 201标准。

    应用案例和使用建议


    应用案例
    - 高电压电源转换:用于交流到直流转换的电源适配器中。
    - 电机控制:在驱动电机时作为自由轮二极管减少电磁干扰。
    - 通信设备:在通信模块中提供高效的整流功能。
    使用建议
    - 散热管理:确保良好的散热设计以维持工作温度在安全范围内。
    - 负载匹配:根据实际应用场景选择合适的型号以满足电流和电压的需求。

    兼容性和支持


    - 兼容性:该系列二极管采用SOD-123W封装,与市场上多数自动化装配设备兼容。
    - 技术支持:台湾半导体提供详尽的技术文档和支持服务,帮助客户解决应用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热现象 | 检查散热设计,增加散热片或改善散热途径 |
    | 电流不足 | 选择合适型号以满足实际应用中的电流需求 |
    | 脉冲宽度问题 | 调整脉冲宽度和占空比以优化性能 |

    总结和推荐


    UF1DLW - UF1JLW 系列超快恢复二极管以其出色的电气性能、高效的自动化装配能力和绿色环保的优势,成为高电压、高频应用领域的理想选择。无论是从性能还是可靠性角度考虑,我们强烈推荐这些产品在各种工业应用中使用。

UF1JLW RVG参数

参数
Ir - 反向电流 1μA
Vr-反向电压 600V
反向恢复时间 25ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
通用封装 SOD-123W
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UF1JLW RVG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 UF1JLW RVG UF1JLW RVG数据手册
