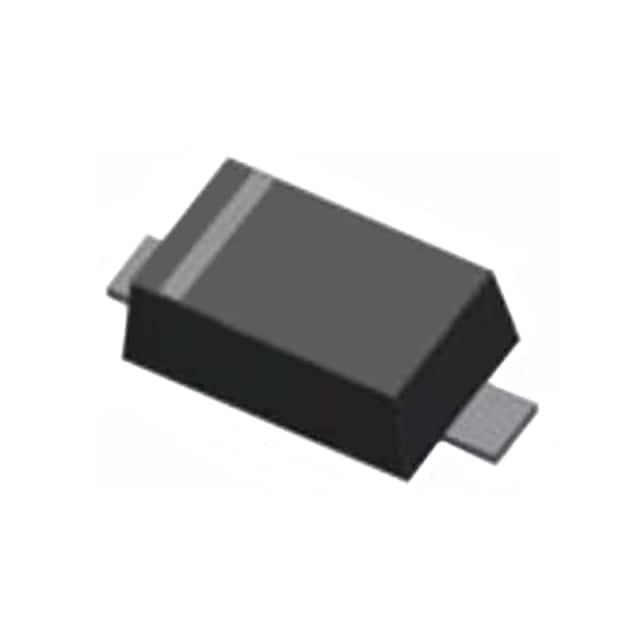

BZT52B3V9 RHG

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±2% 1μA 3.9V 90Ω 500W SOD-123F 贴片安装
供应商型号: BZT52B3V9 RHG
供应商: 国内现货
标准整包数: 3000

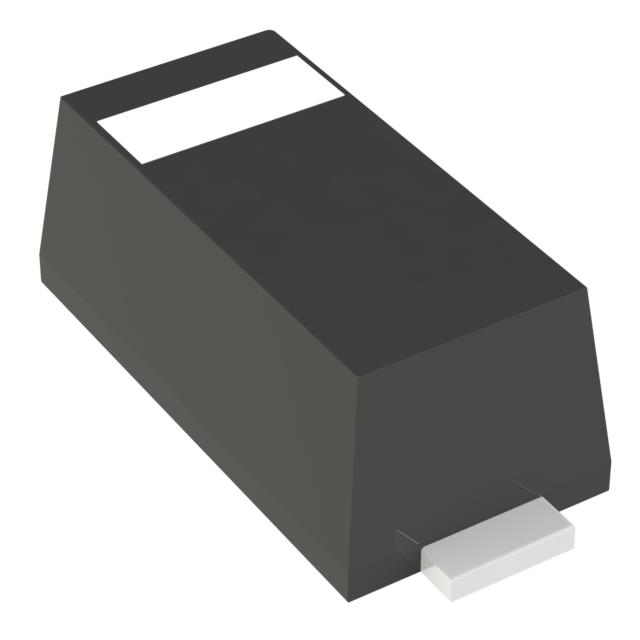

TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 BZT52B3V9 RHG

BZT52B3V9 RHG概述

    BZT52B2V4 - BZT52B75 技术手册

    产品简介


    BZT52B2V4 - BZT52B75 是一款由台湾半导体公司生产的表面贴装二极管(SMD Zener Diode)。这种二极管拥有宽广的齐纳电压范围(从2.4V到75V),适用于多种电子应用场合。它们采用小信号产品设计,具有优异的电气特性和可靠性。主要功能是为电路提供过压保护和稳压作用。这些二极管广泛应用于通信设备、消费电子产品、工业控制系统等领域。

    技术参数


    - 电源功率耗散: 500mW
    - 热阻: RθJA (从结到环境) 350°C/W
    - 最大结温: TJ 150°C
    - 存储温度范围: TSTG -65°C 至 +150°C
    - 最大反向电流: IZK 随 VZ 不同而变化,详见规格表
    - 额定电压: VZ 范围 2.4V 至 75V,±2% 误差
    - 工作电压: IZK 测试电流时的电压 VBR
    - 动态阻抗: ZZK 和 ZZT 在特定电流下的值
    - 最大稳态电流: IZM
    - 封装: SOD-123F 小型信号产品
    - 终端: 锡铅焊锡镀层,符合 RoHS 和无卤素标准
    - 重量: 8.85 ± 0.5mg
    - 引脚: 阴极标志带表示极性

    产品特点和优势


    BZT52B2V4 - BZT52B75 系列二极管具有以下显著特点和优势:
    - 宽广的齐纳电压范围:从2.4V到75V,满足不同应用场景的需求。
    - RoHS 合规:采用无铅、无卤素材料,环保可靠。
    - 高可靠性:可承受260°C/10s的高温焊接条件,保证长期稳定性。
    - 卓越的动态阻抗特性:动态阻抗低,保证良好的瞬态响应能力。
    - 易于焊接和组装:采用扁平引线SOD-123小型塑料封装,方便贴装和生产。

    应用案例和使用建议


    BZT52B2V4 - BZT52B75 系列二极管适用于多种应用场景,如:
    - 通信设备:为电源线路提供过压保护,确保系统稳定运行。
    - 消费电子产品:保护关键电路不受瞬态电压损坏。
    - 工业控制系统:为传感器和执行器提供稳压电源,延长使用寿命。
    使用建议:
    - 在设计电路时,需考虑实际工作环境和负载情况,选择合适的齐纳电压。
    - 确保良好的散热设计,避免因过热导致的可靠性问题。
    - 遵循制造商提供的建议布线布局,提高焊接质量和长期可靠性。

    兼容性和支持


    BZT52B2V4 - BZT52B75 与市场上常见的焊接工艺和生产设备兼容,适合批量生产和自动化组装。台湾半导体提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和指导。

    常见问题与解决方案


    1. 问题: 焊接后二极管出现失效。
    - 解决方案: 检查焊接温度和时间是否符合规范,避免过热损伤。
    2. 问题: 稳压性能不稳定。
    - 解决方案: 确认实际工作电压与所选齐纳电压相匹配,检查负载电流是否超过规定值。
    3. 问题: 反向电流过高。
    - 解决方案: 检查是否超过额定反向电压,必要时更换更高耐压等级的产品。

    总结和推荐


    综上所述,BZT52B2V4 - BZT52B75 是一款高性能、高可靠性的表面贴装二极管,适用于广泛的电子应用场合。其宽广的齐纳电压范围、卓越的动态阻抗特性和优秀的温度特性使其在市场上具备很强的竞争力。我们强烈推荐使用这款二极管,以提升系统的整体稳定性和可靠性。

BZT52B3V9 RHG参数

参数
电压容差 ±2%
最大功率耗散 500W
标称齐纳电压 3.9V
配置 -
最大功率 500mW
Ir - 反向电流 1μA
最大齐纳阻抗 90Ω
通用封装 SOD-123F
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZT52B3V9 RHG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 TAIWAN SEMICONDUCTOR/台湾半导体 BZT52B3V9 RHG BZT52B3V9 RHG数据手册

BZT52B3V9 RHG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0983
9000+ ¥ 0.0949
117000+ ¥ 0.0898
库存: 15000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 294.9
直接购买
加入购物车
