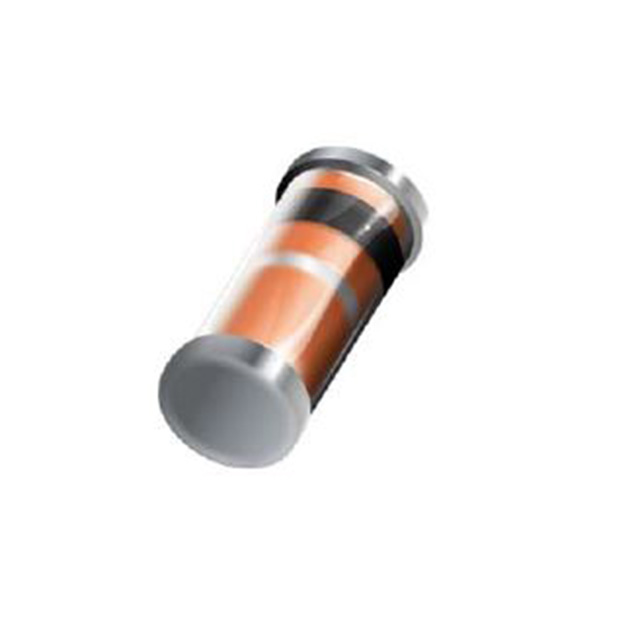

BZV55B2V7 L0G

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±2% 1μA 2.7V 85Ω 500W M-MELF 贴片安装
供应商型号: SCE-BZV55B2V7 L0G
供应商: 海外现货
标准整包数: 500
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 BZV55B2V7 L0G

BZV55B2V7 L0G概述

    BZV55B2V4 – BZV55B75 系列 Zener 二极管技术手册

    1. 产品简介


    BZV55B2V4 – BZV55B75 系列 是由台湾半导体(Taiwan Semiconductor)制造的一系列表面贴装稳压二极管。这些二极管广泛应用于低电压稳压器、适配器、照明设备及车载直流转换器等。它们提供了从 2.4V 到 75V 的宽范围稳压电压选择,具有高精度的±2% 电压容差。

    2. 技术参数


    - 功率耗散 (PD):500mW
    - 反向击穿电压 (VZ):2.4V - 75V
    - 测试电流 (IZT):2.5 - 5.0 mA
    - 最大工作温度 (TJ MAX):175°C
    - 封装类型:MMELF
    - 终端材料:镀锡引线,符合 J-STD-002 标准
    - 重量:约 30.60mg

    3. 产品特点和优势


    - 宽电压范围:适用于多种电压需求的应用。
    - 高精度电压容差:±2%,确保稳定的电压输出。
    - 密封玻璃外壳:提供出色的防潮和机械保护。
    - RoHS 合规:环保材料,满足欧盟标准。

    4. 应用案例和使用建议


    应用场景:
    - 低电压稳压器:用于维持电源的稳定输出。
    - 适配器:作为移动设备充电器的稳压组件。
    - 照明设备:确保 LED 灯条或灯具的工作稳定性。
    - 车载 DC/DC 转换器:保持电压水平,以确保车辆电子系统的正常运行。
    使用建议:
    - 在高负载条件下,需考虑热设计,避免因过热导致失效。
    - 对于高频应用,需特别注意电容和阻抗匹配。

    5. 兼容性和支持


    这些 Zener 二极管采用 MMELF 封装,与多数 PCB 布局和焊接工艺兼容。台湾半导体提供了详细的技术支持文档,包括应用指南和常见问题解答。客户可以联系当地代表获取更紧密电压容差的产品。

    6. 常见问题与解决方案


    1. Q: 如何正确焊接 MMELF 封装?
    - A: 确保使用符合 J-STD-002 标准的焊接工艺,焊接时温度控制在合理范围内。
    2. Q: 产品如何存储?
    - A: 存储温度应在 -65°C 至 +175°C 之间,避免高温高湿环境。
    3. Q: 需要多大的散热片来防止过热?
    - A: 根据热阻参数 RӨJA = 300 °C/W,可根据实际功耗计算所需的散热片尺寸。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 宽泛的电压选择范围
    - 高精度和稳定的电压输出
    - 适用于多种应用环境
    - 适用性:
    - 适合需要高可靠性和高精度稳压的应用场合
    推荐:
    基于其广泛的电压范围、高精度和多功能性,BZV55B2V4 – BZV55B75 系列 Zener 二极管 是值得推荐的高品质产品。适用于对稳压精度要求高的各种电子设备和系统。

BZV55B2V7 L0G参数

参数
最大功率耗散 500W
标称齐纳电压 2.7V
配置 -
最大功率 0.5
Ir - 反向电流 1μA
最大齐纳阻抗 85Ω
电压容差 ±2%
3.7mm(Max)
通用封装 M-MELF
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
