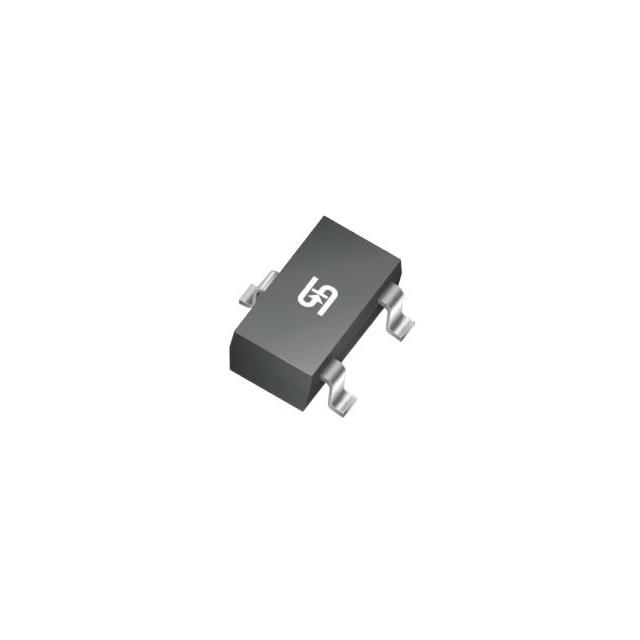

BAT54SW RFG

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 600mA 0μs 2μA 200mA SOT-323 贴片安装
供应商型号: SCE-BAT54SW
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 BAT54SW RFG

BAT54SW RFG概述


    产品简介


    BAT54W/AW/CW/SW 是台湾半导体公司生产的肖特基势垒二极管。这类二极管主要用于超高速开关电路中,并提供电压钳位和反向极性保护功能。它们广泛应用于各种电子设备中,特别是在需要高频率响应的应用场合,如通信设备、电源转换器和计算机接口等领域。

    技术参数


    - 最大正向电流 (IF):200 mA
    - 最大反向恢复电压 (VRRM):30 V
    - 最大瞬时正向浪涌电流 (IFSM):600 mA
    - 最大结温 (TJ MAX):125°C
    - 封装类型 (Package):SOT-323
    - 结到环境的热阻 (RӨJA):625°C/W
    绝对最大额定值 (TA = 25°C)
    - 重复峰值反向电压 (VRRM):30 V
    - 正向电流 (IF):200 mA
    - 功率耗散 (PD):200 mW
    - 峰值正向浪涌电流 (tp = 10ms) (IFSM):600 mA
    - 重复峰值正向电流 (IFRM):300 mA
    - 结温 (TJ):125°C
    - 存储温度 (TSTG):-55°C 至 +150°C
    电气特性 (TA = 25°C)
    - 正向电压 (VF):0.240 V 至 1.000 V
    - 反向电流 (IR):2 µA
    - 结电容 (CJ):10 pF
    - 反向恢复时间 (trr):5 ns

    产品特点和优势


    1. 快速开关速度:由于低结电容和反向恢复时间短,该二极管在高频电路中表现出色。
    2. 低正向电压降:降低功耗并提高效率。
    3. 表面贴装器件:便于自动化生产和高密度安装。
    4. 超高速开关:适合高频率应用。
    5. 电压钳位:确保系统安全运行。
    6. 防护电路:增加系统的可靠性和稳定性。
    7. 高温焊接保证:最高可达260°C/10秒。
    8. 符合RoHS标准 和 无卤素材料:满足环保要求。
    9. 湿度敏感等级:级别1,符合J-STD-020标准。

    应用案例和使用建议


    - 电压钳位应用:在高功率电子设备中,BAT54W/AW/CW/SW 可用于保护敏感电路免受过压冲击。
    - 超高速开关:在高频信号处理中,利用其快速开关速度进行数据传输。
    - 反向极性保护:防止电源反接造成的损坏。
    使用建议
    - 确保电路设计中考虑了二极管的最大功率耗散能力。
    - 在高温度环境下工作时,应注意散热措施以维持正常性能。
    - 在进行高频率信号传输时,尽量减少引线长度以减小寄生效应。

    兼容性和支持


    BAT54W/AW/CW/SW 与多数常见的电路板制造工艺兼容,且支持RoHS标准,适用于广泛的电路板设计。厂商提供了详细的电气特性及热性能数据,同时支持在线技术支持和常见问题解答。

    常见问题与解决方案


    1. 问题:如何判断二极管是否损坏?
    - 解决方案:测量正向电压降(VF),如果偏离典型值较多,则可能已损坏。
    2. 问题:长时间使用后发热严重怎么办?
    - 解决方案:检查电路设计是否合理,确保有足够的散热措施。
    3. 问题:反向电流偏大是什么原因?
    - 解决方案:可能是反向电压过高导致,检查电路设计是否正确。

    总结和推荐


    BAT54W/AW/CW/SW 是一款高性能的肖特基势垒二极管,特别适合高频和高可靠性应用。其卓越的电气特性、超快的开关速度和坚固的设计使其在市场上具有很高的竞争力。强烈推荐给需要高效率、高可靠性的电子工程师和设计师们。

BAT54SW RFG参数

参数
Ir - 反向电流 2μA
Vr-反向电压 -
反向恢复时间 0μs
正向浪涌电流 600mA
配置 -
If - 正向电流 200mA
2.2mm(Max)
1.35mm(Max)
通用封装 SOT-323
安装方式 贴片安装
包装方式 卷带包装

BAT54SW RFG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 BAT54SW RFG BAT54SW RFG数据手册

BAT54SW RFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.4088
500+ ¥ 0.3238
3000+ ¥ 0.2661
6000+ ¥ 0.2562
库存: 17700
起订量: 1000 增量: 100
交货地:
最小起订量为:500
合计: ¥ 161.9
