PU3BFSH

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 85A 25ns 2μA 3A SOD-128 贴片安装
供应商型号: SCE-PU3BFSH
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 PU3BFSH

PU3BFSH概述

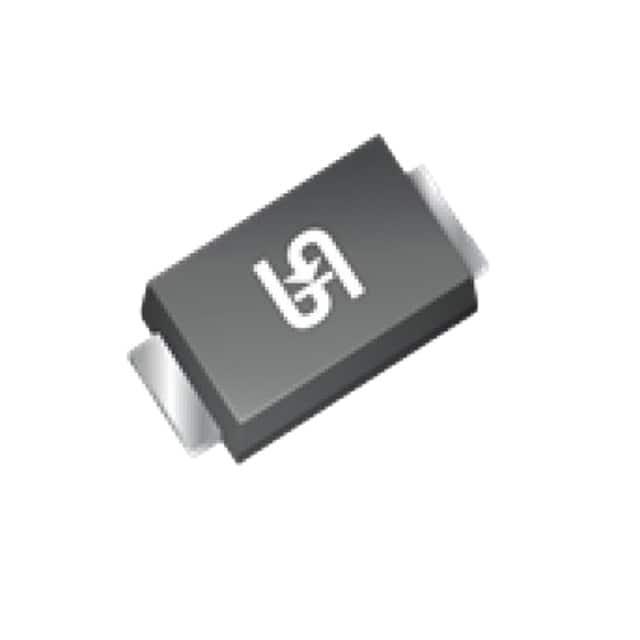

    PU3BFSH – PU3DFSH Ultra Fast Surface Mount Rectifier

    产品简介


    PU3BFSH – PU3DFSH 是一款由台湾半导体(Taiwan Semiconductor)生产的超快表面贴装整流器。这款电子元器件主要用于高频开关、DC/DC 转换和阻尼电路等领域。它具有低功耗、高效率的特点,非常适合自动化组装,且符合环保标准。

    技术参数


    - 型号范围:PU3BFSH(100V),PU3DFSH(200V)
    - 最大电流:IF = 3A
    - 最大反向电压:VRRM = 100V - 200V
    - 峰值浪涌电流:IFSM = 85A
    - 结温范围:TJ = -55°C 至 +175°C
    - 封装:SOD-128
    - 热阻:Junction-to-lead = 14°C/W,Junction-to-ambient = 74°C/W,Junction-to-case = 19°C/W

    产品特点和优势


    - AEC-Q101 认证:适用于汽车电子应用。
    - 平面技术:提供更高的可靠性和更稳定的性能。
    - 低功耗和高效率:适用于要求高能效的应用场景。
    - 适合自动化装配:提高生产效率。
    - 无卤素材料:符合环保标准。
    - UL 94V-0 阻燃等级:保证安全性能。
    - RoHS 合规:满足欧盟环保法规要求。

    应用案例和使用建议


    PU3BFSH – PU3DFSH 主要应用于高频开关、DC/DC 转换和阻尼电路。例如,在电源管理模块中,它可以有效地进行整流和滤波操作,提高系统的整体性能。建议在设计时考虑热管理措施,以确保器件在高电流工作下的稳定运行。在使用过程中,注意控制输入电流和电压,避免超过额定值,以延长使用寿命。

    兼容性和支持


    该产品支持 SOD-128 封装,可与其他采用相同封装的电子元器件互换使用。台湾半导体提供全面的技术支持和售后服务,确保用户能够顺利使用并解决任何可能遇到的问题。

    常见问题与解决方案


    1. 问题:过高的工作温度导致器件损坏。
    - 解决办法:增加散热片或采用更好的热管理措施。

    2. 问题:电流超过额定值。
    - 解决办法:更换为更高额定值的器件或增加外部限流电阻。
    3. 问题:浪涌电流过高导致器件失效。
    - 解决办法:添加额外的保护电路,如瞬态抑制二极管(TVS)。

    总结和推荐


    PU3BFSH – PU3DFSH 超快表面贴装整流器凭借其高性能、高可靠性及广泛的适用性,是一款优秀的电子元器件选择。特别是在高频开关、DC/DC 转换和阻尼电路等应用中表现出色。推荐给需要高效能整流解决方案的用户。建议在使用前详细阅读技术手册,并根据具体应用场景采取相应的保护措施,以充分发挥其性能。

PU3BFSH参数

参数
If - 正向电流 3A
Ir - 反向电流 2μA
Vr-反向电压 -
反向恢复时间 25ns
正向浪涌电流 85A
配置 -
通用封装 SOD-128
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PU3BFSH数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 PU3BFSH PU3BFSH数据手册

PU3BFSH封装设计

查看详情并下载
Symbol
Footprint
3D Model
