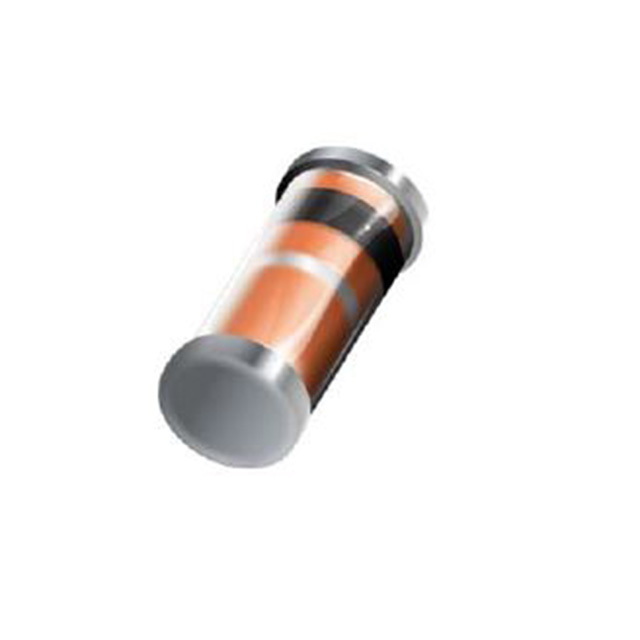

BZV55B8V2 L0G

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±2% 6.2μA 8.2V 7Ω 500W M-MELF 贴片安装
供应商型号: SCE-BZV55B8V2 L0G
供应商: 海外现货
标准整包数: 500
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 BZV55B8V2 L0G

BZV55B8V2 L0G概述

    BZV55B2V4 – BZV55B75 Zener Diode 技术手册

    1. 产品简介


    BZV55B2V4 – BZV55B75 系列由台湾半导体生产,是一种表面贴装(Surface Mount)的稳压二极管。这些二极管广泛应用于低电压稳压、电压参考、适配器和照明系统等。其独特的设计使得它们能够在较宽的电压范围内保持稳定的电压输出,适用于多种不同的应用场景。

    2. 技术参数


    - 最大功率耗散(PD):500 mW
    - 反向击穿电压(VZ):2.4V 至 75V
    - 测试电流(IZT):2.5 mA 至 5.0 mA
    - 最大结温(TJ MAX):175°C
    - 热阻(RӨJA):300 °C/W
    - 封装类型:MMELF
    - 引脚镀层:镀锡
    - 最大泄漏电流(IR):依据 VZ 不同,范围从 0.1 μA 到 56 μA
    - 正向电压降(VF):在 100 mA 时为 1 V

    3. 产品特点和优势


    - 宽电压选择范围:2.4V 至 75V,适合多种应用场景。
    - 高精度:VZ 容差为 ±2%,保证了高精度的电压输出。
    - 密封玻璃:保证了优异的耐久性和可靠性。
    - 符合 RoHS 标准:环保且对人体无害。
    - 快速响应:低正向电压降和泄漏电流,确保了快速的响应时间和高效的能量转换。

    4. 应用案例和使用建议


    - 低电压稳压器或电压参考:在电源管理模块中,这些二极管可以用于提供精确的电压参考。
    - 适配器:作为电压调节器,确保输出电压稳定。
    - 照明应用:在LED驱动电路中,它们可以帮助维持稳定的电压输出,提高效率。
    使用建议:
    - 散热设计:考虑到最大功耗和热阻,设计时需注意散热措施,以防止过热损坏。
    - 引脚布局:使用建议的焊盘布局,有助于提高焊接质量和产品的稳定性。

    5. 兼容性和支持


    - 兼容性:这些二极管与标准表面贴装设备完全兼容,易于集成到现有电路中。
    - 支持和服务:联系台湾半导体的当地代表以获取价格、可用性和更紧公差的电压范围的详细信息。厂商提供了详尽的技术文档和支持服务,确保客户能够充分利用这些产品。

    6. 常见问题与解决方案


    - 问题一:电压输出不稳定。
    - 解决方案:检查引脚连接是否良好,确保散热措施到位。如有必要,调整电路中的电阻值以优化电压输出。
    - 问题二:电流过载。
    - 解决方案:增加外部限流电阻,避免二极管过载。同时检查散热系统,确保温度在安全范围内。
    - 问题三:电压波动。
    - 解决方案:重新校准电压参考点,检查电路中的电容和电阻值是否正确。

    7. 总结和推荐


    综合评估:
    BZV55B2V4 – BZV55B75 系列二极管具有宽泛的电压选择范围、高精度和良好的耐用性。其独特的特点使其成为低电压稳压、电压参考和照明应用的理想选择。通过其出色的电气特性和优秀的性能,这些二极管在多个应用领域中表现出色。
    推荐:
    对于需要在宽电压范围内进行高效、精准电压调节的应用,强烈推荐使用 BZV55B2V4 – BZV55B75 系列稳压二极管。其卓越的性能和广泛的适用性将使您的项目更加可靠和高效。

BZV55B8V2 L0G参数

参数
电压容差 ±2%
最大功率耗散 500W
标称齐纳电压 8.2V
配置 -
最大功率 0.5
Ir - 反向电流 6.2μA
最大齐纳阻抗
3.7mm(Max)
通用封装 M-MELF
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZV55B8V2 L0G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 TAIWAN SEMICONDUCTOR/台湾半导体 BZV55B8V2 L0G BZV55B8V2 L0G数据手册

BZV55B8V2 L0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.502
2000+ ¥ 0.3551
10000+ ¥ 0.2957
20000+ ¥ 0.2781
库存: 10000
起订量: 1000 增量: 500
交货地:
最小起订量为:500
合计: ¥ 251
直接购买
加入购物车
