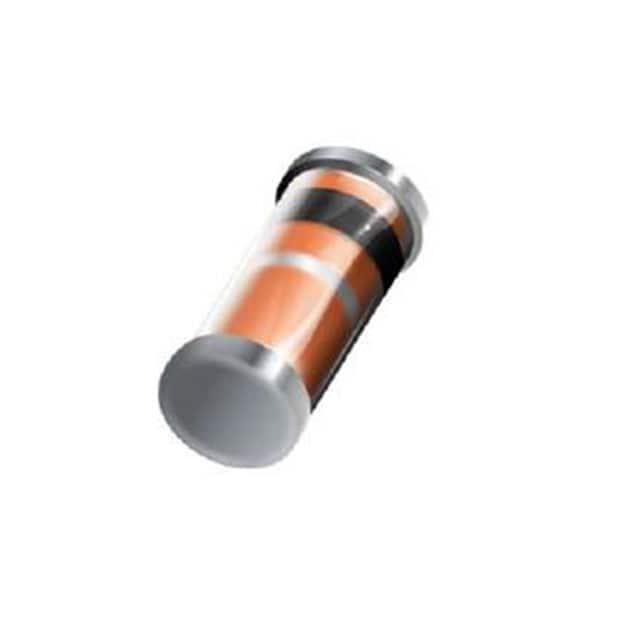

BZT55C15 L0G

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±5% 11μA 15V 30Ω 500W QM-MELF 贴片安装
供应商型号: 821-BZT55C15L0G
供应商: Mouser
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 BZT55C15 L0G

BZT55C15 L0G概述

    BZT55C2V4 - BZT55C75 Zener Diodes 技术手册

    产品简介


    BZT55C2V4 至 BZT55C75 是由台湾半导体制造的一系列 500mW 功率、±5% 误差范围的齐纳二极管。这些二极管具有广泛的工作电压范围(从 2.4V 到 75V),适用于低电压稳压器、适配器、照明应用及板载直流-直流转换器等。产品符合 RoHS 指令 2011/65/EU 和 WEEE 2002/96/EC 标准。

    技术参数


    - 电压范围:2.4V 至 75V
    - 功率耗散:500mW
    - 正向电压:1V @ 10mA 正向电流
    - 最大结温:175°C
    - 绝对最大额定值:
    - 正向电压:1V @ 10mA 正向电流
    - 功率耗散:500mW
    - 结温范围:-65°C 至 +175°C
    - 存储温度范围:-65°C 至 +175°C
    - 热阻抗:500°C/W

    产品特点和优势


    - 宽泛的电压选择:2.4V 至 75V 的宽电压范围满足多种应用场景需求。
    - 高精度:5% 的误差范围确保稳定可靠的电压调节。
    - 环保合规:符合 RoHS 和 WEEE 标准,适合绿色电子产品设计。
    - 小型封装:采用 Quadro Mini-MELF 封装,体积小巧,节省空间。

    应用案例和使用建议


    - 低电压稳压器:可作为电压参考源,确保输出电压稳定。
    - 适配器:适用于各种电源适配器,提供稳定的输出电压。
    - 照明应用:用于LED驱动电路,提供稳压保护。
    - 直流-直流转换器:集成在板载转换器中,提高系统的可靠性和效率。
    使用建议:
    - 在设计电路时,考虑齐纳二极管的热耗散,合理选择散热措施。
    - 配合合适电容,以优化齐纳二极管的瞬态响应性能。

    兼容性和支持


    BZT55C2V4 至 BZT55C75 与标准 Mini-MELF 封装兼容,易于集成到现有电路中。台湾半导体提供详尽的技术支持和售后服务,包括产品选型指导、技术支持及故障排除服务。

    常见问题与解决方案


    - 问题:齐纳二极管工作温度过高导致损坏。
    - 解决方案:确保电路散热良好,选择合适的散热片或热管。
    - 问题:输出电压不稳定。
    - 解决方案:检查电路设计,确认输入电压和负载情况是否匹配。
    - 问题:齐纳二极管在大电流下工作不稳定。
    - 解决方案:增加外部限流电阻,降低工作电流,防止过热。

    总结和推荐


    BZT55C2V4 至 BZT55C75 系列齐纳二极管具有广泛的电压选择、高精度和良好的热稳定性,适用于多种应用场合。特别是其广泛的工作电压范围和符合环保标准的设计使其在市场上具有较强的竞争优势。强烈推荐在低电压稳压器、适配器、照明应用及直流-直流转换器中使用这些齐纳二极管。
    对于需要高性能和高可靠性的应用场合,BZT55C2V4 至 BZT55C75 齐纳二极管是理想的选择。

BZT55C15 L0G参数

参数
配置 -
最大功率 0.5
Ir - 反向电流 11μA
最大齐纳阻抗 30Ω
电压容差 ±5%
最大功率耗散 500W
标称齐纳电压 15V
通用封装 QM-MELF
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BZT55C15 L0G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 TAIWAN SEMICONDUCTOR/台湾半导体 BZT55C15 L0G BZT55C15 L0G数据手册

BZT55C15 L0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.276 ¥ 2.3322
10+ $ 0.1944 ¥ 1.6423
100+ $ 0.0943 ¥ 0.7968
1000+ $ 0.0517 ¥ 0.4369
2500+ $ 0.0443 ¥ 0.3742
10000+ $ 0.0335 ¥ 0.2829
20000+ $ 0.0292 ¥ 0.2464
50000+ $ 0.0263 ¥ 0.2218
100000+ $ 0.0252 ¥ 0.2129
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
