首页  >  产品百科  >  BZT52B3V6S RRG

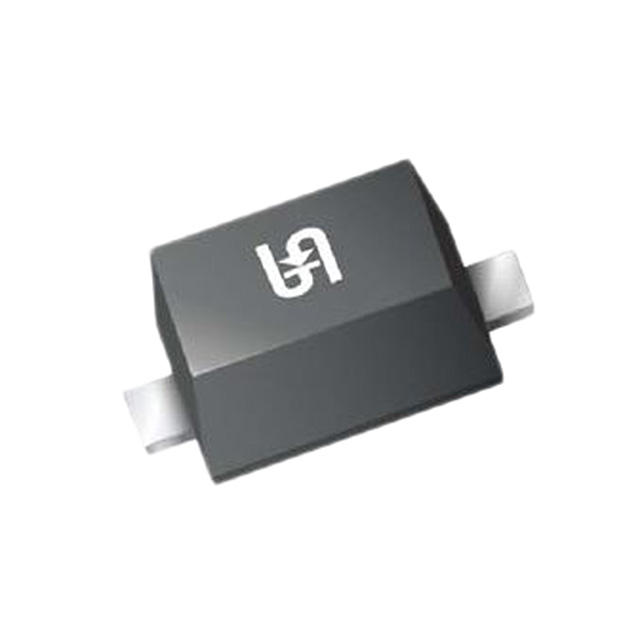

BZT52B3V6S RRG

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±2% 1μA 3.6V 90Ω 200W SOD-323F 贴片安装
供应商型号: SCE-BZT52B3V6S
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 BZT52B3V6S RRG

BZT52B3V6S RRG概述

    BZT52B2V4S - BZT52B75S SMD Zener Diode 技术手册

    产品简介


    BZT52B2V4S 至 BZT52B75S 是台湾半导体公司生产的一系列小型表面贴装(SMD)齐纳二极管。这些二极管适用于低电压稳压器或电压参考,适用于适配器和板载直流-直流转换器等应用。它们提供了宽泛的齐纳电压范围选择(2.4V 到 75V),具有高精度的 ±2% 的电压容差,符合RoHS标准。

    技术参数


    以下是该系列二极管的关键技术和电气参数:
    - 齐纳电压范围:2.4V 到 75V
    - 功率耗散:200mW
    - 正向电压:在正向电流 IF = 10mA 时为 1V
    - 最大结温:150°C
    - 封装:SOD-323F
    - 齐纳电压测试电流:IZT = 5mA 或 IZK = 5mA(根据具体型号)
    - 最大泄漏电流:通常小于 45µA
    - 热阻:结到环境的热阻 RΘJA = 625°C/W

    产品特点和优势


    - 宽泛的齐纳电压范围:提供了从2.4V到75V的多种选择,适用于各种不同的稳压需求。
    - 高精度:齐纳电压的容差为 ±2%,保证了高稳定性的电压输出。
    - 环保设计:符合RoHS标准,且可提供无卤素的绿色化合物版本(代码后带“G”)。
    - 可靠的物理特性:采用耐焊接热和抗毛刺的电镀引脚,符合 JESD 201 标准。

    应用案例和使用建议


    这些二极管广泛应用于电源管理和信号处理系统中,如低电压稳压器、适配器和板载DC/DC转换器。对于设计工程师而言,建议在选择齐纳电压时考虑实际应用的需求,并确保设计中的电流负载不超过额定值。此外,在高温环境中使用时,要注意散热设计以避免过热损坏。

    兼容性和支持


    BZT52B2V4S 至 BZT52B75S 二极管具有广泛的兼容性,可以方便地与其它电子元器件集成使用。台湾半导体提供全面的技术支持和售后服务,包括详细的产品数据手册和应用指南,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - Q:如何判断齐纳二极管的正负极?
    A: 齐纳二极管的正极通过一个色环标记,识别时需要注意。

    - Q:如何选择合适的齐纳电压?
    A: 依据实际稳压需求选择齐纳电压,一般需要预留一定的裕量。
    - Q:在高温环境下使用时需要注意什么?
    A: 在高温环境下使用时,注意散热设计以避免温度超过最大结温限制。

    总结和推荐


    BZT52B2V4S 至 BZT52B75S 系列齐纳二极管以其宽泛的电压选择、高精度和可靠的设计,成为市场上一款优秀的稳压元件。适合用于多种电路设计,尤其在要求高稳定性的电源管理应用中表现优异。强烈推荐给需要高效、可靠稳压解决方案的设计工程师和制造商。

BZT52B3V6S RRG参数

参数
标称齐纳电压 3.6V
配置 -
最大功率 200mW
Ir - 反向电流 1μA
最大齐纳阻抗 90Ω
电压容差 ±2%
最大功率耗散 200W
通用封装 SOD-323F
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZT52B3V6S RRG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 TAIWAN SEMICONDUCTOR/台湾半导体 BZT52B3V6S RRG BZT52B3V6S RRG数据手册

BZT52B3V6S RRG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.4302
500+ ¥ 0.3226
1500+ ¥ 0.2593
3000+ ¥ 0.2432
库存: 9600
起订量: 1000 增量: 100
交货地:
最小起订量为:500
合计: ¥ 161.3
直接购买
加入购物车
