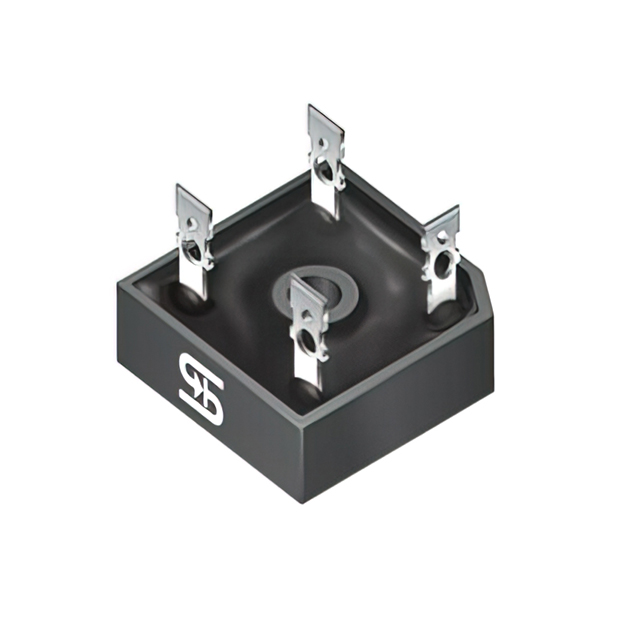

GBPC2504

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 400V 300A 25A 25A GBPC 底座安装 29mm*29mm*11.23mm
供应商型号: SCE-GBPC2504
供应商: 海外现货
标准整包数: 5
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 GBPC2504

GBPC2504概述


    产品简介


    GBPC15, 25, 35系列是台湾半导体(Taiwan Semiconductor)生产的标准桥式整流器,提供15A至35A的额定电流以及50V到1000V的电压范围。这些整流器适用于多种电路,特别是在开关电源(SMPS)和交流到直流转换器(AC to DC Converter)中表现出色。通过优化设计,这些整流器可以确保高效且可靠的电力传输,满足各种高功率应用的需求。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 额定正向电流 | 15, 25, 35 | A |
    | 最大反向重复峰值电压 | 50 - 1000 | V |
    | 峰值正向浪涌电流 | 300, 400 | A |
    | 最大结温 | 150 | °C |
    | 封装类型 | GBPC
    | 结构配置 | Quad

    产品特点和优势


    GBPC15, 25, 35系列具有多个显著特点:
    - 玻璃钝化芯片结:提高了耐用性和可靠性。
    - 整体注塑散热片:低热阻设计,使热量快速散出。
    - 超低反向漏电流:典型值小于0.2μA。
    - 高浪涌电流能力:能够承受8.3ms单半正弦波的峰值浪涌电流。
    - RoHS合规:环保材料,符合欧盟RoHS指令。
    - UL认证:获得UL认可编号E-326243,安全可靠。

    应用案例和使用建议


    这些整流器广泛应用于开关电源和交流到直流转换器。例如,在电源适配器的设计中,选择合适的额定电流和电压,确保电路在高峰负载下也能稳定运行。此外,在一些高功率应用中,合理布局散热系统以增强整流器的散热效果,可以进一步提升其性能和寿命。

    兼容性和支持


    这些GBPC15, 25, 35系列整流器支持多种封装类型(GBPC, GBPC-W, GBPC-M),并且与其他标准电路板兼容。台湾半导体提供详细的安装指南和技术支持,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问:如何确定正确的额定电流?
    - 答:根据负载电流的需求选择合适的额定电流,避免过载导致损坏。

    2. 问:如何进行正确的安装?
    - 答:参考手册中的安装指南,确保正确接线并做好散热措施。
    3. 问:如何处理反向漏电流过大的情况?
    - 答:检查是否连接正确,确认没有外部因素影响。如仍存在问题,可能需要更换整流器。

    总结和推荐


    GBPC15, 25, 35系列整流器凭借其出色的电气性能和可靠性,成为市场上备受推崇的产品。无论是高功率需求的应用还是对效率要求严格的场合,这些整流器都能提供卓越的表现。因此,我强烈推荐使用这些整流器,以确保电路的长期稳定运行。

GBPC2504参数

参数
Ir - 反向电流 25A
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 300A
配置 -
If - 正向电流 25A
长*宽*高 29mm*29mm*11.23mm
通用封装 GBPC
安装方式 底座安装
包装方式 散装,托盘

GBPC2504数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 GBPC2504 GBPC2504数据手册

GBPC2504封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 29.3486
25+ ¥ 20.7788
100+ ¥ 17.3706
200+ ¥ 16.4911
库存: 755
起订量: 15 增量: 5
交货地:
最小起订量为:5
合计: ¥ 146.74
