首页  >  产品百科  >  B0540W

B0540W

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 40V 5.5A 20μA 500mA 独立式 SOD-123 贴片安装
供应商型号: 31M-B0540W
供应商: 云汉优选
标准整包数: 1

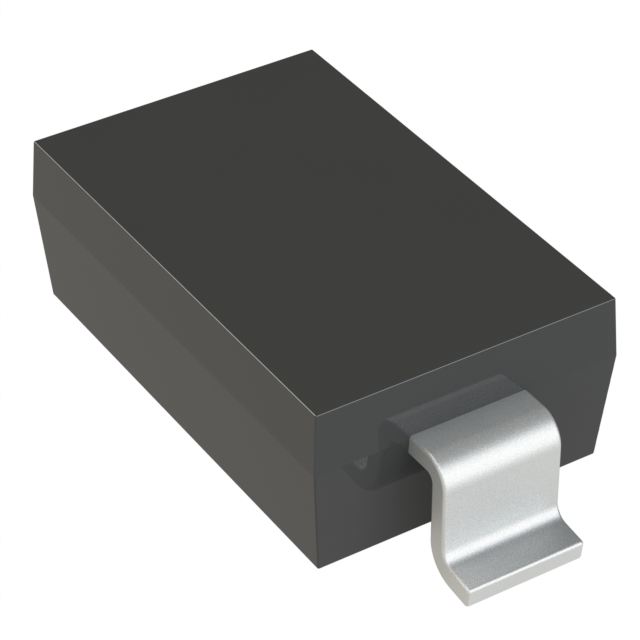

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 B0540W

B0540W概述


    产品简介


    台湾半导体(Taiwan Semiconductor)生产的B0520LW/B0530W/B0540W系列肖特基势垒二极管是一款高性能的表面贴装式电子元器件,专为高电流、低损耗的应用设计。这类二极管广泛应用于开关模式电源(SMPS)、适配器和照明系统等领域。其独特的设计使其能够在严苛的工作环境中保持稳定表现。

    技术参数


    以下是B0520LW/B0530W/B0540W系列肖特基势垒二极管的主要技术参数:
    | 参数名称 | 值 | 单位 |
    |
    | 额定正向电流 | 500 | mA |
    | 反向重复峰值电压 | 20 - 40 | V |
    | 浪涌正向电流 | 5.5 | A |
    | 最大结温 | 125 | °C |
    | 绝对最大额定值 | 410 | mW |
    | 结-环境热阻 | 244 | °C/W |
    | 封装 | SOD-123 |

    产品特点和优势


    1. 低损耗:肖特基势垒二极管具有低功率损耗,适合需要高效能的应用。
    2. 高电流能力:可以承受高达500mA的连续电流和5.5A的浪涌电流。
    3. 表面贴装:方便快速组装和生产,适用于自动化生产线。
    4. 环保材料:符合RoHS标准,无卤素,绿色环保。
    5. 高可靠性:具有UL 94 V-0等级的阻燃模具化合物,确保安全可靠。
    6. 广泛的温度范围:工作温度范围从-55°C到+125°C,适应多种环境条件。

    应用案例和使用建议


    应用案例
    - 开关模式电源(SMPS):B0520LW/B0530W/B0540W系列二极管可用于各种类型的开关电源中,作为整流和保护电路的关键组件。
    - 适配器:这些二极管在充电器和电源适配器中提供高效的电能转换。
    - 照明应用:特别是在LED驱动器中,这些二极管可以有效地管理电流和电压波动。
    使用建议
    - 在设计过程中,应考虑散热措施,尤其是在高温环境下使用时,确保结温不超过125°C。
    - 在选择二极管时,要根据具体应用需求来确定所需的电压等级,例如B0520LW(20V)、B0530W(30V)或B0540W(40V)。

    兼容性和支持


    B0520LW/B0530W/B0540W系列肖特基势垒二极管与市场上大多数标准SMD焊接设备兼容。厂商提供了详细的焊接指导和技术支持文档,以确保用户能够正确安装和调试这些二极管。

    常见问题与解决方案


    1. 问题:二极管在高温环境下无法正常工作。
    - 解决方案:确保良好的散热措施,如添加散热片或使用大尺寸PCB来分散热量。
    2. 问题:电路中的电压波动导致二极管损坏。
    - 解决方案:增加适当的保护电路,如稳压器或过电压保护器件。
    3. 问题:焊接过程中出现虚焊现象。
    - 解决方案:确保焊接设备和焊接工艺符合制造商的要求,并使用适当的助焊剂。

    总结和推荐


    综上所述,B0520LW/B0530W/B0540W系列肖特基势垒二极管以其出色的性能和广泛应用的适用性,成为各类电子设备的理想选择。其具备低损耗、高电流能力和环保特性,非常适合开关电源、适配器和照明系统的应用。对于需要高效能、高可靠性的项目,强烈推荐使用这款产品。

B0540W参数

参数
正向浪涌电流 5.5A
配置 独立式
If - 正向电流 500mA
Ir - 反向电流 20μA
Vr-反向电压 40V
反向恢复时间 -
通用封装 SOD-123
安装方式 贴片安装
包装方式 卷带包装

B0540W数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 B0540W B0540W数据手册

B0540W封装设计

查看详情并下载
Symbol
Footprint
3D Model
