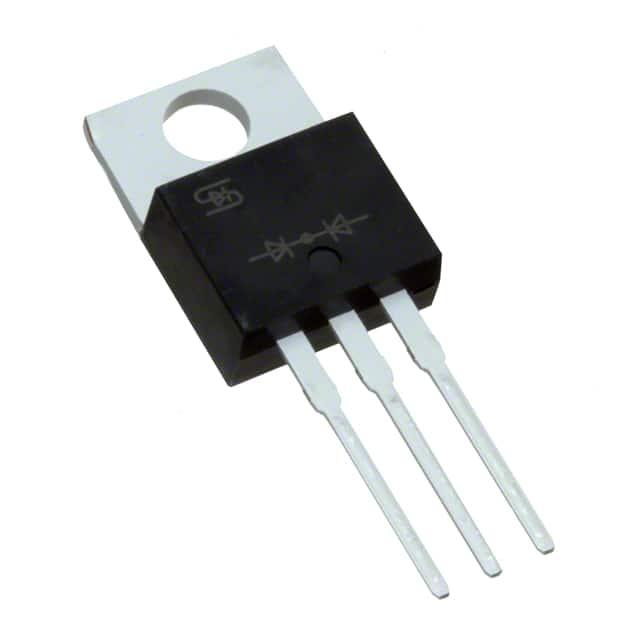

GP1007

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 125A 10A TO-220AB 通孔安装
供应商型号: 1863169
供应商: element14
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 GP1007

GP1007概述

    GP1001 – GP1007 标准整流器技术手册

    1. 产品简介


    GP1001至GP1007是来自台湾半导体(Taiwan Semiconductor)的系列标准整流器,广泛应用于DC到DC转换器、开关模式转换器和逆变器等场合。这些器件具有高效率、低正向电压降(VF)、高电流能力和浪涌电流能力,且符合RoHS规范,无卤素,适用于多种通用场合。

    2. 技术参数


    - 主要规格
    - 正向电流(IF):10A
    - 最大反向电压(VRRM):50V至1000V
    - 浪涌峰值正向电流(IFSM):125A
    - 最大结温(TJ MAX):150℃

    - 封装
    - 封装类型:TO-220AB
    - 极性标记:标记指示
    - 引脚终端:镀锡的引脚,符合J-STD-002标准

    - 热性能
    - 结到外壳的热阻(RӨJC):3°C/W
    - 绝对最大额定值
    - 反复峰值反向电压(VRRM):50V至1000V
    - 反向电压,总有效值(VR(RMS)):35V至700V
    - 工作温度范围:-55℃至+150℃
    - 存储温度范围:-55℃至+150℃
    - 电气规格
    - 正向电压(VF):≤1.1V
    - 反向电流(IR):≤5μA(TJ = 25℃),≤200μA(TJ = 125℃)
    - 结电容(CJ):30pF(1MHz,VR = 4.0V)

    3. 产品特点和优势


    GP1001至GP1007系列具备以下特点和优势:
    - 高效率:低正向电压降(VF),减少功率损耗
    - 可靠性:通过AEC-Q101认证,符合RoHS和无卤素标准
    - 高电流和浪涌能力:能够承受125A的瞬态电流
    - 广泛的电压范围:支持从50V到1000V的电压范围
    - 优异的热性能:结到外壳的热阻仅为3°C/W

    4. 应用案例和使用建议


    这些整流器广泛应用于DC到DC转换器、开关模式转换器和逆变器等场合。例如,在一个DC到DC转换器中,这些整流器可以用于处理高电流和高电压的需求。为了更好地利用这些器件,需要注意以下几点:
    - 确保结温不超过150℃,避免过热。
    - 根据实际负载情况选择合适的电压等级(50V到1000V)。
    - 使用适当的散热措施以提高热性能。

    5. 兼容性和支持


    - 兼容性:这些整流器采用标准的TO-220AB封装,易于与现有系统集成。
    - 支持和维护:台湾半导体提供相应的技术支持和服务,确保客户在使用过程中得到充分的支持。

    6. 常见问题与解决方案


    - 问题1:结温过高
    - 解决方案:检查散热设计是否合理,增加散热片或风扇等散热措施。
    - 问题2:输出电压不稳定
    - 解决方案:确认输入电压是否稳定,检查接线是否有接触不良的情况。

    7. 总结和推荐


    GP1001至GP1007系列标准整流器以其高效率、高可靠性、宽电压范围和出色的热性能,成为各类电源转换设备的理想选择。它们在DC到DC转换器、开关模式转换器和逆变器等应用中的表现尤为突出。因此,我强烈推荐使用这些产品。
    以上是对GP1001至GP1007标准整流器的技术手册的整理和解读,希望能为您提供详尽的信息。

GP1007参数

参数
正向浪涌电流 125A
配置 -
If - 正向电流 10A
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

GP1007数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 GP1007 GP1007数据手册

GP1007封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.7524
10+ ¥ 5.6406
100+ ¥ 4.01
500+ ¥ 3.36
1000+ ¥ 2.41
5000+ ¥ 2.37
库存: 429
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.75
直接购买
加入购物车
