首页  >  产品百科  >  DBLS106G

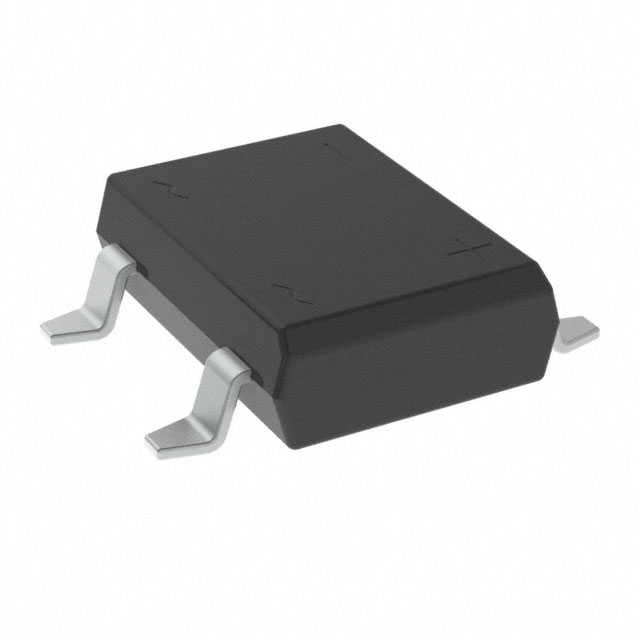

DBLS106G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 800V 30A 1A 1A 贴片安装 8.51mm*6.5mm*2.6mm
供应商型号: 3519279
供应商: 海外现货
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 DBLS106G

DBLS106G概述

    DBLS101G – DBLS107G 标准桥式整流器

    产品简介


    DBLS101G – DBLS107G 是台湾半导体生产的一系列标准桥式整流器,提供从 1A 到 1000V 的不同电压等级。这些整流器主要应用于开关电源(SMPS)、适配器和照明等领域。它们采用低可靠性和低成本的模具塑料封装技术,能够在严苛的应用环境下工作,并通过 UL 认证。

    技术参数


    - 型号范围: DBLS101G 至 DBLS107G
    - 额定电流: 1A
    - 反向恢复电压: 50V 至 1000V
    - 浪涌电流: 30A/40A(取决于型号)
    - 最大结温: 150°C
    - 包装形式: DBLS
    - 配置: 四元
    - 绝对最大额定值:
    - 反复峰值反向电压 (VRRM): 50V 至 1000V
    - 正向电流 (IF): 1A
    - 峰值正向浪涌电流 (IFSM): 30A/40A
    - 环境温度范围 (TSTG): -55°C 至 +150°C
    - 热性能:
    - 结点至引脚热阻 (RӨJL): 15°C/W
    - 结点至环境热阻 (RӨJA): 40°C/W
    - 电气规格:
    - 正向电压 (VF): 1.1V (典型值)
    - 反向电流 (IR): 2µA (典型值)
    - 结点电容 (CJ): 25pF (典型值)

    产品特点和优势


    1. 通过 AEC-Q101 认证:适用于高可靠性需求的应用场景。
    2. 低可靠性和低成本构造:利用模具塑料技术进行封装,结构稳固且经济实惠。
    3. 高浪涌电流能力:在短时过载情况下仍能正常工作。
    4. UL 认证:符合美国安全标准,确保产品安全性。
    5. 无卤素材料:符合环保要求,更加安全可靠。

    应用案例和使用建议


    - 开关电源(SMPS):DBLS101G – DBLS107G 广泛用于各种类型的开关电源,特别是在需要大电流输出的场合。使用时应注意散热,避免因过热导致的性能下降。
    - 适配器:在笔记本电脑、手机充电器等设备中作为整流装置使用。为提高稳定性,可搭配适当的散热片以增强散热效果。
    - 照明应用:如 LED 灯具中的整流部件。建议在设计时考虑负载波动对性能的影响,确保系统稳定运行。

    兼容性和支持


    - 兼容性:该系列产品适用于广泛的 PCB 设计,易于集成到现有的电路板中。同时,它与大多数现代电路设计标准兼容,无需特殊调整。
    - 技术支持:台湾半导体提供详尽的技术支持文档和专业的客户服务团队,以帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 过热问题
    - 解决方案:确保有足够的散热措施,如增加散热片、改善空气流通等。
    2. 逆向电流过高
    - 解决方案:检查电路设计是否合理,确认负载是否匹配。必要时可考虑使用额外的保护电路。
    3. 失效问题
    - 解决方案:确保在正确的电压范围内使用,并遵循生产商提供的使用指南。定期进行系统检查,及时更换老化或损坏的部件。

    总结和推荐


    总体来看,DBLS101G – DBLS107G 系列桥式整流器凭借其高可靠性、低制造成本以及优异的电气性能,成为许多电子应用的理想选择。其通过 AEC-Q101 认证以及符合多种环保标准的特点使其在高可靠性需求的工业和消费电子产品中表现突出。对于追求高性能、低成本解决方案的工程师和设计师来说,强烈推荐使用这款产品。

DBLS106G参数

参数
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 1A
长*宽*高 8.51mm*6.5mm*2.6mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DBLS106G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 DBLS106G DBLS106G数据手册

DBLS106G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.581
10+ ¥ 2.7128
100+ ¥ 2.4307
500+ ¥ 2.4307
1000+ ¥ 2.3439
5000+ ¥ 2.3439
库存: 2197
起订量: 19 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.12
