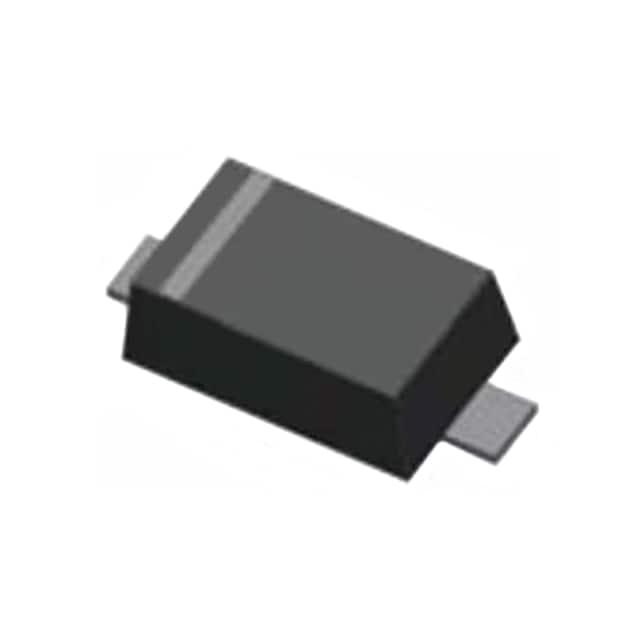

BZT52C5V1 RHG

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±5% 2μA 5.1V 60Ω 500W SOD-123F 贴片安装
供应商型号: SCE-BZT52C5V1
供应商: 海外现货
标准整包数: 500
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 BZT52C5V1 RHG

BZT52C5V1 RHG概述

    # BZT52C2V4 - BZT52C75 SMD Zener Diodes

    产品简介


    BZT52C2V4至BZT52C75是台湾半导体(Taiwan Semiconductor)生产的一系列500毫瓦表面贴装(SMD)稳压二极管。该系列产品以其宽泛的齐纳电压范围、高精度及符合环保标准的特性而闻名。它们广泛应用于低电压稳定器、适配器和板载DC/DC转换器等领域,为各类电子设备提供可靠的稳压解决方案。

    技术参数


    以下是该系列产品的一些关键参数和技术规格:
    | 参数 | 值 | 单位 |
    |
    | 齐纳电压 (VZ) | 2.4 - 75 | V |
    | 测试电流 (IZT) | 5 | mA |
    | 功耗 (PD) | 500 | mW |
    | 正向电压 (VF) | 1 | V |
    | 最大结温 (TJ) | 150 | °C |
    | 包装形式 | SOD-123F
    | 结构配置 | 单芯片
    绝对最大额定值
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 正向电压 (IF=10mA) | VF | 1 | V |
    | 功耗 | PD | 500 | mW |
    | 结温范围 | TJ | -65 至 +150 | °C |
    | 存储温度范围 | TSTG | -65 至 +150 | °C |
    热性能
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 结到环境热阻 | RӨJA | 350 | °C/W |

    产品特点和优势


    1. 宽泛的齐纳电压范围:从2.4V到75V,适用于多种电压稳压需求。
    2. 高精度:齐纳电压误差范围±5%,确保稳定的电压输出。
    3. 环保认证:符合RoHS标准,无卤素材料,通过IEC 61249-2-21认证。
    4. 坚固耐用:J-STD-020认证,抗潮湿能力达到最高级别。
    5. 单芯片设计:简化安装,提高可靠性。

    应用案例和使用建议


    这些Zener二极管广泛用于以下应用场景:
    - 低电压稳压器或电压参考电路
    - 适配器电路
    - 板载DC/DC转换器
    使用建议
    1. 热管理:由于功耗限制为500mW,设计时需考虑散热问题,避免过热导致损坏。
    2. 电路布局:参照产品手册中的封装尺寸和建议焊盘布局,以确保最佳的电气连接和机械稳定性。
    3. 应用示例:在直流电源设计中,可以利用这些二极管来实现精确的电压稳压,尤其是在敏感的信号处理和控制电路中。

    兼容性和支持


    BZT52C系列与市面上常见的PCB设计工具和焊接工艺兼容。台湾半导体提供全面的技术支持和售后服务,包括详尽的产品文档和故障排查指南。

    常见问题与解决方案


    1. Q: 在高温环境下,二极管的功耗会受到影响吗?
    - A: 是的。在高温环境下,功耗会下降,具体参见热性能数据。设计时需留有余量,确保正常工作。
    2. Q: 如何判断二极管是否损坏?
    - A: 可以使用万用表测量正向和反向电阻。如果正向电阻很小且反向电阻很大,则表示二极管正常。反之则可能已损坏。

    总结和推荐


    BZT52C系列SMD Zener二极管凭借其宽泛的电压范围、高精度、环保特性及优异的热管理性能,在多种应用场合中表现出色。对于需要可靠稳压的电路设计,这一系列产品无疑是一个理想的选择。强烈推荐使用。
    通过以上内容,您可以详细了解BZT52C系列Zener二极管的产品特性和适用场景,帮助您做出更加明智的选择。

BZT52C5V1 RHG参数

参数
最大功率耗散 500W
标称齐纳电压 5.1V
配置 -
最大功率 0.5
Ir - 反向电流 2μA
最大齐纳阻抗 60Ω
电压容差 ±5%
2.7mm(Max)
1.7mm(Max)
1mm(Max)
通用封装 SOD-123F
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BZT52C5V1 RHG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 TAIWAN SEMICONDUCTOR/台湾半导体 BZT52C5V1 RHG BZT52C5V1 RHG数据手册

BZT52C5V1 RHG封装设计

查看详情并下载
Symbol
Footprint
3D Model
