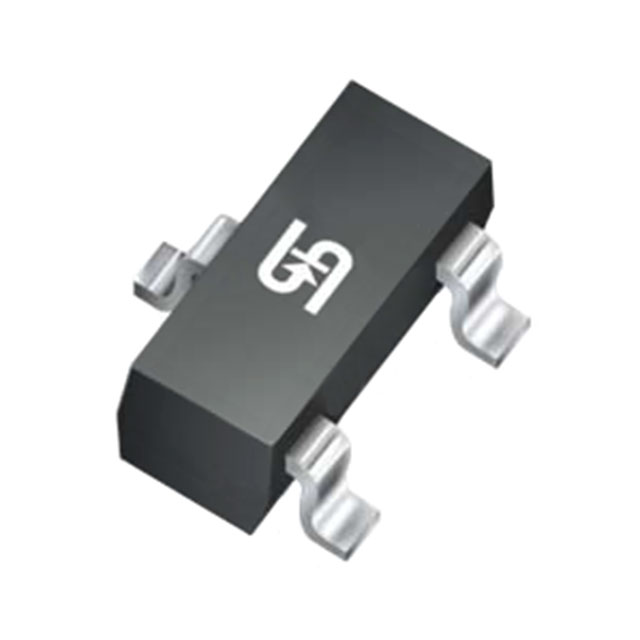

BAT54C

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: Taiwan Semiconductor 肖特基二极管 二极管, 200mA, 30V, 表面贴装, SOT-23封装, 3针
供应商型号: UNP-BAT54C
供应商: 海外现货
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 BAT54C

BAT54C概述


    产品简介


    BAT54是一款来自台湾半导体的肖特基势垒二极管(Schottky Barrier Diode),适用于多种电力转换应用。它具有快速开关速度和表面贴装设计,能够在各种工作环境中提供稳定可靠的性能。该产品主要应用于适配器、开关电源和逆变器等领域。

    技术参数


    | 参数名称 | 数值 | 单位 |
    |
    | 正向电流(IF) | 200 | mA |
    | 反向电压(VRRM) | 30 | V |
    | 非重复峰值正向浪涌电流(IFSM) | 600 | mA |
    | 正向电压(VF) @ IF=100mA | 1 | V |
    | 最大结温(TJ MAX) | 125 | °C |

    产品特点和优势


    BAT54肖特基势垒二极管具备以下显著特点:
    - 快速开关速度:这使得BAT54在高频应用中表现出色,减少了功率损耗。
    - 表面贴装设计:简化了装配过程,提高了生产效率。
    - 潮湿敏感度低:达到J-STD-020标准的等级1,便于储存和运输。
    - 绿色环保:符合RoHS和IEC 61249-2-21标准,无卤素。
    - 高热稳定性:结到环境的热阻仅为500°C/W,确保长期可靠运行。

    应用案例和使用建议


    BAT54肖特基势垒二极管被广泛应用于各类电源转换场合。例如,在开关电源中,BAT54的高效率和快速响应时间有助于提升整体系统效率。在逆变器应用中,BAT54的快速开关特性可以减少能量损失并提高系统的可靠性。
    使用建议:
    - 在高温环境下使用时,应注意监测结温以防止过热。
    - 在组装过程中采用合理的PCB布局,以增强散热效果。
    - 确保与其它组件的正确连接,避免不必要的电压降。

    兼容性和支持


    BAT54肖特基势垒二极管与同类产品相比,具有较好的兼容性,能够轻松集成到现有系统中。台湾半导体公司提供了详尽的技术支持和售后保障,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关频率过高导致温度升高 | 适当降低开关频率,改善散热措施 |
    | 反向恢复时间长 | 检查是否使用合适的工作电压和电流 |
    | 正向电压过高 | 调整电路设计,确保合适的正向电流 |

    总结和推荐


    综上所述,BAT54肖特基势垒二极管凭借其卓越的性能和广泛的应用范围,成为市场上极具竞争力的产品之一。其快速的开关速度、优良的热稳定性和绿色的制造工艺使其特别适合于电力转换领域的应用。因此,强烈推荐在相关项目中选用此款产品。

BAT54C参数

参数
Ir - 反向电流 2μA
Vr-反向电压 30V
反向恢复时间 -
正向浪涌电流 600mA
配置 -
If - 正向电流 200mA
通用封装 SOT-23
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BAT54C数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 BAT54C BAT54C数据手册

BAT54C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.018 ¥ 0.1521
60000+ $ 0.015 ¥ 0.1268
库存: 60000
起订量: 658 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.15
直接购买
加入购物车
