BAW56

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 70V 2A 6ns 2.5μA 200mA 1对共阳极 SOT-23 贴片安装 3.05mm*1.4mm*950μm
供应商型号: BAW56
供应商: Arrow
标准整包数: 1

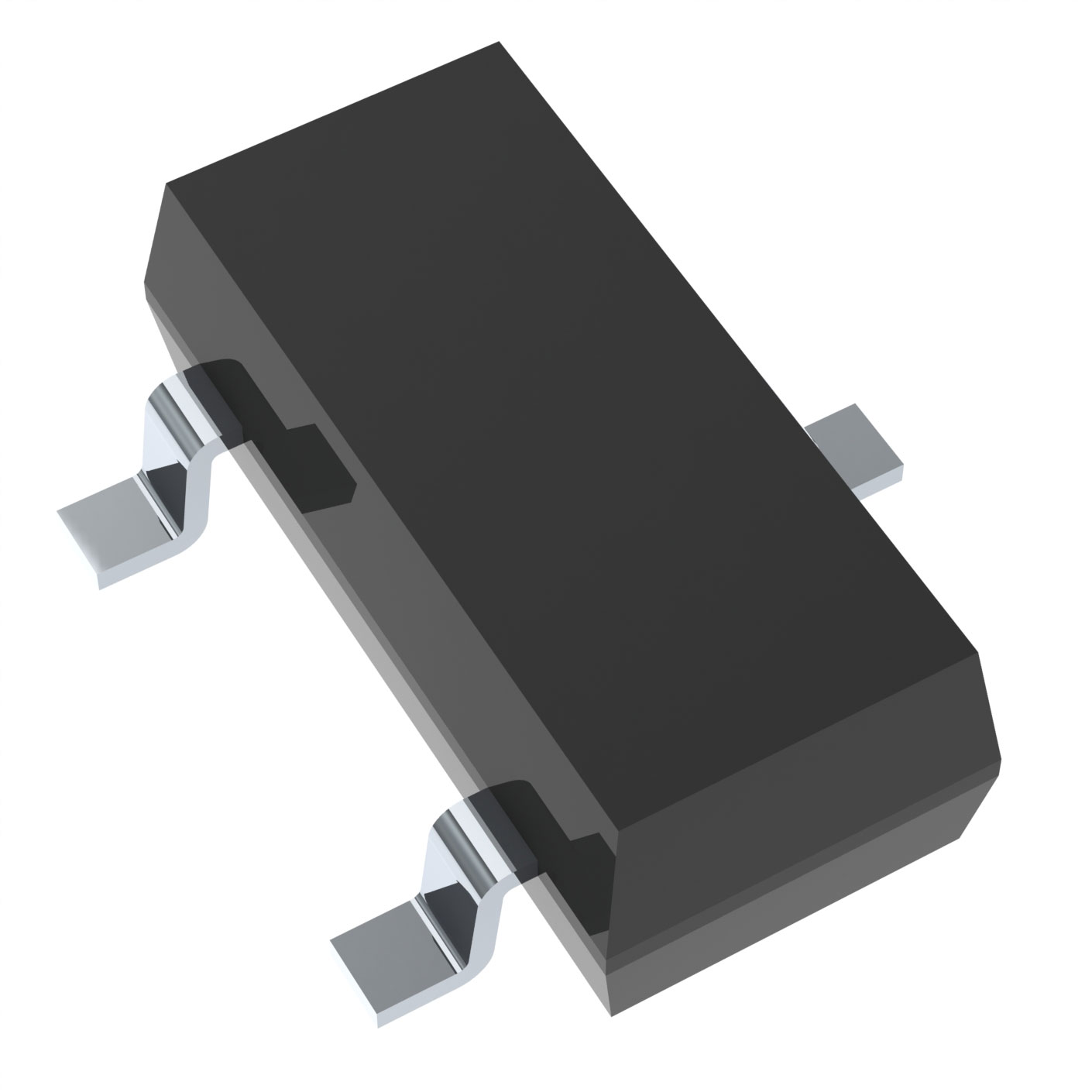

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 BAW56

BAW56概述

    电子元器件产品技术手册:BAW56、BAV70、BAV99

    产品简介


    BAW56、BAV70 和 BAV99 是由台湾半导体公司(Taiwan Semiconductor)生产的二极管,广泛应用于开关模式电源供应器(Switching Mode Power Supply, SMPS)等领域。这些二极管具有快速开关速度、自动化贴装理想等特点,适用于各种高要求的应用场景。

    技术参数


    以下是 BAW56、BAV70 和 BAV99 的关键技术和性能参数:
    - 电流规格
    - 最大正向电流(IF):200 mA
    - 最大重复峰值正向电流(IFRM):450 mA
    - 非重复峰值正向浪涌电流(IFSM):2 A @ t = 1 µs
    - 电压规格
    - 最大重复峰值反向电压(VRRM):70 V
    - 正向电压(VF):1.25 V @ IF = 150 mA
    - 反向电压(VR):70 V
    - 热性能
    - 结到环境热阻(RӨJA):556 °C/W
    - 温度范围
    - 工作温度范围(TJ):-55°C 至 +150°C
    - 存储温度范围(TSTG):-55°C 至 +150°C

    产品特点和优势


    这些二极管具有以下独特的功能和优势:
    - 快速开关速度:能够实现高速开关操作,适合高频电路。
    - 理想自动化贴装:适合自动化生产线,提高生产效率。
    - 环保认证:符合RoHS标准,无卤素,满足现代电子产品对环保的要求。
    - 卓越的可靠性:通过严格的湿度敏感等级(MSL)和镀锡工艺测试,确保长期可靠运行。

    应用案例和使用建议


    这些二极管在开关模式电源供应器(SMPS)中有广泛应用。在实际使用中,建议如下:
    - 在高频电路设计中,选择合适的驱动电路以充分发挥快速开关的优势。
    - 确保电路设计中能够承受可能的浪涌电流,避免损坏。
    - 考虑散热设计,特别是在高功率应用中,使用良好的散热措施。

    兼容性和支持


    这些二极管采用SOT-23封装,适用于多种贴片式电路板设计。厂商提供了详细的技术支持文档和售后服务,确保用户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题:
    - 过载导致发热问题:可以通过增加散热片或优化电路设计来缓解。
    - 开关速度不够快:检查驱动电路是否匹配,优化驱动信号频率。
    - 反向漏电流过高:确认工作电压不超过最大额定值,确保良好的环境温度控制。

    总结和推荐


    综上所述,BAW56、BAV70 和 BAV99 是性能优异、适用范围广的二极管产品,适用于需要高可靠性、快速开关速度和环保特性的电路设计。强烈推荐这些产品用于开关模式电源和其他高频应用领域。

BAW56参数

参数
Vr-反向电压 70V
反向恢复时间 6ns
正向浪涌电流 2A
配置 1对共阳极
If - 正向电流 200mA
Ir - 反向电流 2.5μA
长*宽*高 3.05mm*1.4mm*950μm
通用封装 SOT-23
安装方式 贴片安装
包装方式 卷带包装

BAW56数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 BAW56 BAW56数据手册

BAW56封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9000+ ¥ 0.185
库存: 0
起订量: 9000 增量: 0
交货地:
最小起订量为:9000
合计: ¥ 0
直接购买
加入购物车
