首页  >  产品百科  >  GBU1506

GBU1506

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 台湾半导体 单相整流桥, 15A峰值平均正向电流, 800V峰值反向重复电压, GBU封装, 通孔安装
供应商型号: SCE-GBU1506
供应商: 海外现货
标准整包数: 20

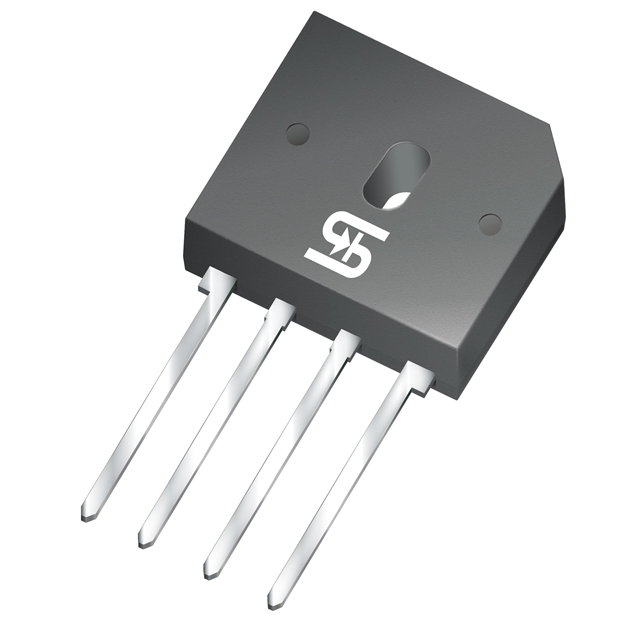

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 GBU1506

GBU1506概述

    GBU1505 – GBU1507 桥式整流器技术手册

    产品简介


    GBU1505 – GBU1507 是由台湾半导体(Taiwan Semiconductor)生产的标准桥式整流器。该系列具有15A的电流能力和600V到1000V的电压范围,适用于各种电源转换应用。主要功能包括整流和电能转换,广泛应用于开关模式电源(SMPS)、适配器、电视和显示器等领域。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 额定正向电流(IF) | 15 | A |
    | 反向峰值电压(VRRM) | 600 - 1000 | V |
    | 峰值正向浪涌电流(IFSM)| 220 | A |
    | 最大结温(TJ MAX) | 150 | °C |
    其他技术规格:
    - 反向电压(VR(RMS)): 420 - 700V
    - 反向漏电流(IR): ≤5μA @ 25°C, ≤500μA @ 125°C
    - 正向压降(VF): 0.93 - 1.10V @ 15A, 25°C
    - 结电容(CJ): 79pF @ 1MHz, 4V

    产品特点和优势


    1. 高浪涌电流能力: GBU1505 – GBU1507 具有高达220A的峰值正向浪涌电流能力,适合处理瞬态负载冲击。
    2. UL认证: 该产品已获得UL认证(File # E-326243),确保符合安全标准。
    3. 环保设计: RoHS合规且无卤素,符合IEC 61249-2-21标准。
    4. 机械数据: 外壳采用GBU封装,焊接引脚经过镀锡处理,符合J-STD-002标准。
    5. 抗锡须测试: 符合JESD 201 Class 1锡须测试标准,确保长期可靠性。

    应用案例和使用建议


    GBU1505 – GBU1507 广泛应用于电源转换设备中,如:
    - 开关模式电源(SMPS): 在这类应用中,GBU1505 – GBU1507 能有效将交流电转换为直流电,提供稳定输出。
    - 适配器: 用于笔记本电脑、手机等设备的充电器中,保障输入输出的可靠转换。
    - 电视和显示器: 用于电视机和显示器内部的电源管理,确保系统稳定运行。
    使用建议:
    - 在使用过程中,应避免超过额定电流和电压,以防止过载损坏。
    - 注意散热管理,尤其是当电流较大时,可以加装散热片以降低热阻。
    - 遵循正确的安装步骤,确保连接正确,防止短路。

    兼容性和支持


    GBU1505 – GBU1507 支持多种电气特性和接口标准,确保与现有的电子设备兼容。台湾半导体提供全面的技术支持,包括详尽的产品文档和售后服务,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题: 为什么产品在高温环境下表现不佳?
    - 解决方案: 确保散热措施到位,避免温度超过150°C的最大结温限制。

    2. 问题: 产品如何防止锡须产生?
    - 解决方案: 该产品通过JESD 201 Class 1锡须测试,无需额外处理。
    3. 问题: 产品如何进行UL认证?
    - 解决方案: 产品获得UL认证,符合严格的安全标准。

    总结和推荐


    GBU1505 – GBU1507 桥式整流器以其出色的浪涌电流处理能力、环保设计和广泛应用范围,成为市场上非常受欢迎的产品之一。它的最大优点在于其强大的性能和可靠性,特别适合需要频繁切换和负载波动的应用场合。因此,我们强烈推荐这款产品给需要高性能电源管理解决方案的客户。

GBU1506参数

参数
反向恢复时间 -
正向浪涌电流 200A
配置
If - 正向电流 7.5A
Ir - 反向电流 5UA
Vr-反向电压 600V
通用封装 GBU
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

GBU1506数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 GBU1506 GBU1506数据手册

GBU1506封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 8.8663
60+ ¥ 6.6349
200+ ¥ 5.7664
1000+ ¥ 5.4135
库存: 900
起订量: 40 增量: 20
交货地:
最小起订量为:20
合计: ¥ 177.32
直接购买
加入购物车
