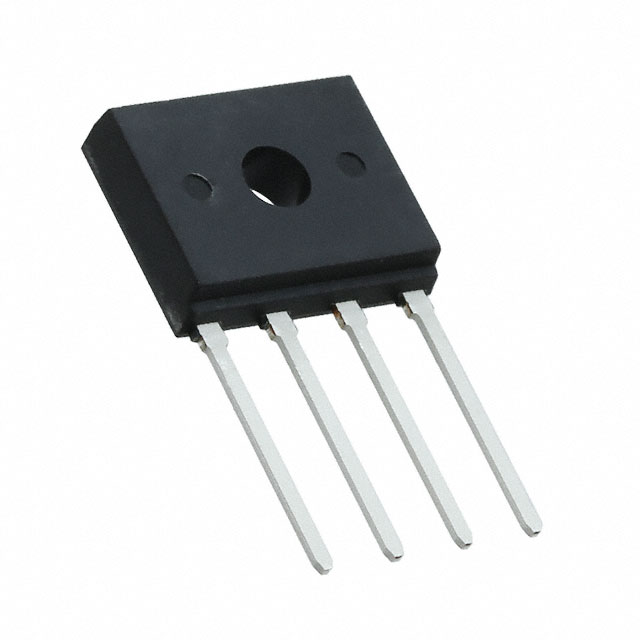

UR3KB100

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 1KV 90A 3A 3A D3K 通孔安装
供应商型号: SCE-UR3KB100
供应商: 海外现货
标准整包数: 5
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 UR3KB100

UR3KB100概述

    UR3KB60 – UR3KB100 桥式整流器技术手册

    产品简介


    UR3KB60 – UR3KB100 是由台湾半导体公司(Taiwan Semiconductor)生产的标准桥式整流器。该产品主要适用于印刷电路板(PCB),具备高击穿电压和高浪涌电流能力,且符合RoHS规范及无卤素要求。该系列包括UR3KB60(600V)和UR3KB100(1000V)两种型号,适用于开关电源、适配器和照明应用等领域。

    技术参数


    - 额定电压(VRRM): 600V - 1000V
    - 最大正向电流(IF): 3A
    - 浪涌峰值正向电流(IFSM): 90A
    - 最大结温(TJ MAX): 150°C
    - 封装形式: D3K
    - 热阻参数:
    - 结至引脚热阻(RӨJL): 5.5°C/W
    - 结至环境热阻(RӨJA): 13.7°C/W
    - 结至外壳热阻(RӨJC): 5.2°C/W
    - 电气参数:
    - 正向压降(VF): ≤1V
    - 反向漏电流(IR): ≤10μA

    产品特点和优势


    1. 适用于印刷电路板:紧凑设计,便于PCB布局。
    2. 高击穿电压和浪涌电流能力:能承受高达90A的浪涌电流。
    3. 认证:UL认可文件号E-326243,确保产品质量。
    4. 环保合规:符合RoHS和无卤素要求,满足全球市场对环保的要求。
    5. 可靠性测试通过:通过JESD 201 whisker测试,确保长期稳定性。

    应用案例和使用建议


    应用案例
    - 开关电源:利用其高耐压和高电流能力,可应用于各类开关电源模块中。
    - 适配器:适用于笔记本电脑、手机等便携设备的充电适配器。
    - 照明应用:可用于LED照明系统,确保系统的稳定运行。
    使用建议
    1. 散热设计:考虑到较高的结至环境热阻(13.7°C/W),建议在设计时加入适当的散热片以提升散热效率。
    2. 电路保护:结合保险丝或PTC热敏电阻,以防止过载导致损坏。
    3. 正确标识:严格按照标记进行安装,避免极性错误。

    兼容性和支持


    UR3KB60 – UR3KB100 系列产品具有良好的兼容性,可广泛应用于各种电路设计中。台湾半导体提供全面的技术支持和售后服务,包括技术咨询、故障排查和维修服务,以帮助用户更好地使用产品。

    常见问题与解决方案


    1. 问题: 设备出现过热现象。
    - 解决方案: 添加外部散热片,增加散热效率;检查电路是否负载过大。
    2. 问题: 设备无法正常启动。
    - 解决方案: 检查电路连接是否正确,确保正负极接线无误;确认输入电压是否符合规格要求。
    3. 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否波动较大;确保输出端电容容量足够。

    总结和推荐


    综上所述,UR3KB60 – UR3KB100 桥式整流器以其出色的电气特性和优异的环境适应能力,在开关电源、适配器和照明应用中表现出色。其高耐压和浪涌电流处理能力使其在多种应用场景中游刃有余。然而,由于其较高的热阻,用户需注意散热设计和电路保护措施。总的来说,强烈推荐在需要高可靠性、高环境适应性的场合中使用该产品。

UR3KB100参数

参数
配置 -
If - 正向电流 3A
Ir - 反向电流 3A
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 90A
通用封装 D3K
安装方式 通孔安装
包装方式 管装

UR3KB100数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 UR3KB100 UR3KB100数据手册

UR3KB100封装设计

查看详情并下载
Symbol
Footprint
3D Model
