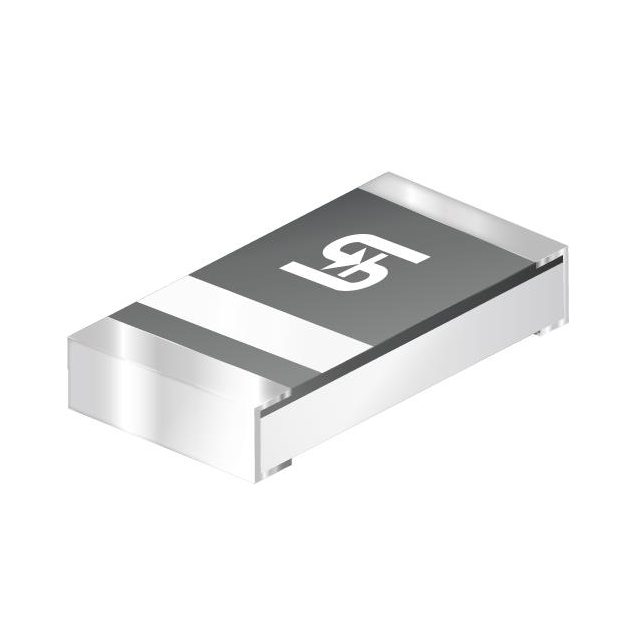

BZY55B4V3 RBG

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±2% 1μA 4.3V 80Ω 500W 贴片安装
供应商型号: SCE-BZY55B4V3 RBG
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 BZY55B4V3 RBG

BZY55B4V3 RBG概述

    # BZY55B2V4 - BZY55B36 二极管技术手册

    产品简介


    BZY55B2V4 - BZY55B36 是由台湾半导体(Taiwan Semiconductor)制造的一系列二极管,广泛应用于低电压稳压器、适配器、照明应用及板载DC/DC转换器等领域。这些二极管具有宽泛的齐纳电压范围选择(2.4V到36V),并提供±2%的精度,符合RoHS指令和其他环保标准,使其成为多种工业应用的理想选择。

    技术参数


    以下是BZY55B2V4 - BZY55B36的主要技术规格和电气特性:
    - 齐纳电压(VZ): 2.4V 至 36V
    - 测试电流(IZT): 5 mA
    - 最大功率耗散(Ptot): 500 mW
    - 正向电压(VF): 1.5 V @ IF=10mA
    - 最高工作温度(TJ Max.): 150°C
    - 封装: 0805
    - 配置: 单芯片

    产品特点和优势


    - 广泛的齐纳电压选择:支持从2.4V到36V的宽泛电压范围,适用于各种不同需求的应用场景。
    - 高精度:齐纳电压误差控制在±2%,确保稳定可靠的电压输出。
    - 绿色环保:符合RoHS指令、WEEE指令,以及无卤素标准,满足环保要求。
    - 高可靠性:通过多项测试,包括JESD 201 Class 1A刺晶测试,确保长期可靠运行。
    - 兼容性:采用标准0805封装,易于集成到现有的电路设计中。

    应用案例和使用建议


    应用案例
    - 低电压稳压器或电压参考:利用其高精度和宽电压范围,可以稳定输出特定的电压,适合用于稳压电源的设计。
    - 适配器:能够在多种电压环境下稳定输出,适用于各种设备的电源适配器。
    - 照明应用:可用于LED驱动电路,提供稳定的电流输出。
    - 板载DC/DC转换器:能够实现高效能的直流电转换,适用于车载系统或其他板载电源模块。
    使用建议
    - 在高温环境下使用时,应确保散热良好,避免超过最大工作温度(150°C)。
    - 根据具体应用场景选择合适的齐纳电压值,以满足电压调节的需求。
    - 在设计电路时,考虑二极管的正向电压降,以保证整个系统的稳定运行。

    兼容性和支持


    - 兼容性:该二极管采用标准0805封装,可轻松与现有电路设计集成。
    - 支持:台湾半导体提供详细的技术文档和全面的支持服务,帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 温度过高导致过热
    - 解决方法:增加散热片,确保良好的散热效果,避免长时间超负荷运行。
    2. 电压输出不稳定
    - 解决方法:检查外部电路设计是否合理,确保输入电压和负载电流在规定范围内。
    3. 正向电压降过大
    - 解决方法:确认是否选择了合适型号的二极管,并确保其工作在规定的电流范围内。

    总结和推荐


    综合评估
    BZY55B2V4 - BZY55B36二极管凭借其宽泛的齐纳电压范围、高精度和环保特性,在多种应用场合中表现出色。它们不仅提供了稳定的电压输出,还具备良好的散热性能和可靠性。
    推荐使用
    总体而言,这些二极管是针对需要高精度和宽电压范围的应用而设计的,非常适合用于稳压器、适配器、照明应用和DC/DC转换器等领域。因此,强烈推荐将BZY55B2V4 - BZY55B36二极管用于这些应用场景中,以确保系统稳定性和可靠性。

BZY55B4V3 RBG参数

参数
Ir - 反向电流 1μA
最大齐纳阻抗 80Ω
电压容差 ±2%
最大功率耗散 500W
标称齐纳电压 4.3V
配置 -
最大功率 0.5
安装方式 贴片安装
包装方式 卷带包装

BZY55B4V3 RBG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 TAIWAN SEMICONDUCTOR/台湾半导体 BZY55B4V3 RBG BZY55B4V3 RBG数据手册

BZY55B4V3 RBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.5951
500+ ¥ 0.4211
2500+ ¥ 0.3507
5000+ ¥ 0.3298
库存: 9900
起订量: 800 增量: 100
交货地:
最小起订量为:500
合计: ¥ 210.55
