首页  >  产品百科  >  ES2J

ES2J

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 600V 50A 35ns 10μA 2A 独立式 SMB(DO-214AA) 贴片安装
供应商型号: SCE-ES2J
供应商: 海外现货
标准整包数: 100

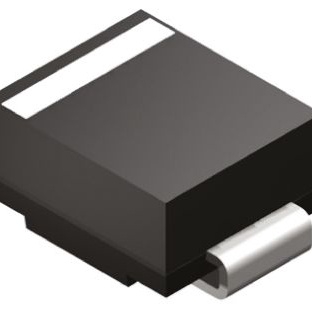

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 ES2J

ES2J概述

    ES2A – ES2J 超快速表面贴装整流器

    1. 产品简介


    ES2A – ES2J 是由台湾半导体公司生产的超快速表面贴装整流器。该系列整流器提供从 50V 到 600V 的多种电压选择,旨在满足广泛的电源转换需求。它们主要应用于 DC 到 DC 转换器、开关模式转换器和逆变器、照明应用、缓冲电路以及自由轮驱动应用。

    2. 技术参数


    以下是 ES2A – ES2J 系列的详细技术参数:
    | 参数 | 值 | 单位 |
    |
    | 额定正向电流 (IF) | 2 | A |
    | 最大反向电压 (VRRM) | 50 - 600 | V |
    | 浪涌正向电流 (IFSM) | 50 | A |
    | 最大结温 (TJMAX) | 150 | °C |
    封装信息:
    - 封装类型:DO-214AA (SMB)
    - 极性标识:阴极带标识
    其他关键参数:
    - 最大重复峰值反向电压(VRRM):600V
    - 最大瞬时反向电流(IR):350µA(TJ=125°C)
    - 结电容(CJ):20-25pF(1MHz,VR=4.0V)
    - 反向恢复时间(trr):35ns(IF=0.5A,IR=1.0A,Irr=0.25A)

    3. 产品特点和优势


    - 玻璃钝化芯片结:提高长期稳定性和可靠性。
    - 适合自动化装配:简化制造流程,降低生产成本。
    - 低轮廓封装:减少安装空间,便于高密度布局。
    - 超快恢复时间:提升整体效率,适用于高频率应用。
    - 符合RoHS标准:环保材料,绿色生产。
    - 无卤素设计:符合IEC 61249-2-21标准,安全环保。
    - 低热阻:20°C/W(结至引线),75°C/W(结至环境),有助于散热。

    4. 应用案例和使用建议


    应用案例:
    - DC到DC转换器:用于高效的直流电源转换。
    - 照明应用:适用于LED灯驱动电路。
    - 逆变器:用于将直流电转换为交流电。
    - 缓冲电路:保护电路免受电压冲击。
    使用建议:
    - 在高温环境下使用时,确保良好的散热措施以维持性能。
    - 注意不要超过最大额定值,特别是浪涌电流,避免损坏。
    - 采用建议的焊盘布局可以进一步提高电气性能和机械稳定性。

    5. 兼容性和支持


    - 兼容性:与常见的电源电路和控制电路兼容,如开关电源和逆变器。
    - 支持:台湾半导体公司提供了详尽的技术支持和文档资源,以帮助客户解决各种技术问题。

    6. 常见问题与解决方案


    1. 问题:如何正确识别阳极和阴极?
    - 解决方法:通过阴极带标识来区分阳极和阴极。
    2. 问题:如何应对高温环境下的温度变化?
    - 解决方法:使用散热片或散热风扇辅助散热,确保不超过最大结温。
    3. 问题:浪涌电流如何影响电路?
    - 解决方法:确保浪涌电流不超过最大额定值,建议使用瞬态抑制二极管进行保护。

    7. 总结和推荐


    综合评估:
    - 优点:ES2A – ES2J 系列整流器具备高效率、低损耗和良好的散热性能,广泛适用于各种电力电子应用。
    - 适用性:特别适合需要高效能和紧凑尺寸的应用场合。
    推荐:
    - 强烈推荐使用 ES2A – ES2J 系列整流器,尤其是对于需要高性能和可靠性的应用。确保遵循正确的使用指南和注意事项,以获得最佳性能和使用寿命。

ES2J参数

参数
正向浪涌电流 50A
配置 独立式
If - 正向电流 2A
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 35ns
通用封装 SMB(DO-214AA)
安装方式 贴片安装
包装方式 卷带包装

ES2J数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 ES2J ES2J数据手册

ES2J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.244
500+ ¥ 0.9332
1000+ ¥ 0.7779
3000+ ¥ 0.7414
库存: 11600
起订量: 300 增量: 100
交货地:
最小起订量为:100
合计: ¥ 124.4
