PU2BLSH

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 50A 25ns 2μA 2A SOD-123HE 贴片安装
供应商型号: SCE-PU2BLSH
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 PU2BLSH

PU2BLSH概述

    PU2BLSH – PU2DLSH 超快表面贴装整流器

    产品简介


    PU2BLSH 和 PU2DLSH 是由台湾半导体公司生产的一系列超快表面贴装整流器。这些产品主要应用于高频开关、DC/DC 转换器以及吸收电路(Snubber)等领域。它们具有高效率、低功耗的特点,并且通过了 AEC-Q101 认证,确保其在汽车和其他工业领域的稳定性和可靠性。

    技术参数


    以下是 PU2BLSH 和 PU2DLSH 的技术参数摘要:
    - 峰值反向电压 (VRRM):100V 至 200V
    - 正向电流 (IF):2A
    - 浪涌正向电流 (IFSM):140A (1.0ms),50A (8.3ms)
    - 最大结温 (TJ MAX):175°C
    - 绝对最大额定值:重复峰值反向电压为 100V (PU2BLSH) 或 200V (PU2DLSH),最大结温为 -55°C 至 +175°C

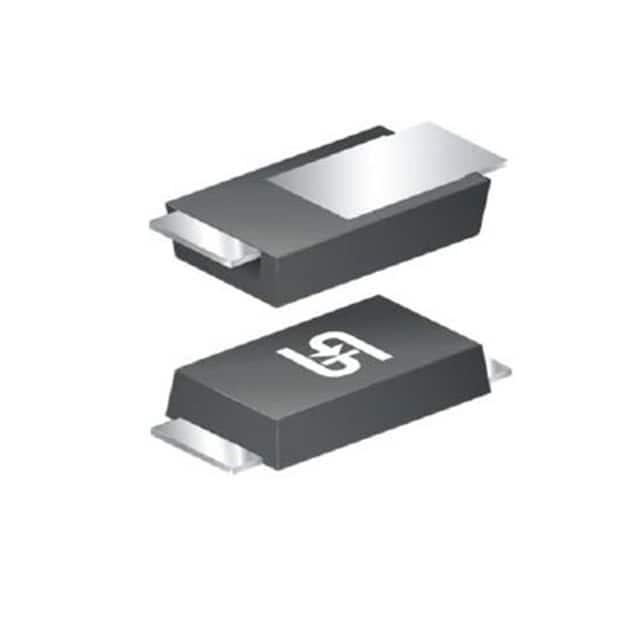

    - 封装类型:SOD-123HE
    - 配置:单颗晶粒

    产品特点和优势


    PU2BLSH 和 PU2DLSH 的主要优势包括:
    - 使用平面工艺技术,确保低损耗和高效率。
    - 非常适合自动化装配。
    - 符合 RoHS 标准,并采用无卤材料制造。
    - 具有出色的耐热性能,能够在极端温度下稳定工作。
    - 潮湿敏感等级为 1 级,符合 J-STD-020 标准。
    - 符合 JESD 201 类 2 锡须测试标准。

    应用案例和使用建议


    这些超快整流器广泛应用于高频开关电源、DC/DC 转换器以及各种电路中的吸收电路。例如,在高频开关电源中,PU2BLSH 和 PU2DLSH 可以显著提高电源转换效率并减少能量损失。使用建议如下:
    - 在设计时要特别注意热管理,确保整流器的工作温度不超过最大允许值。
    - 确保正确的引脚布局,以避免信号干扰。
    - 对于需要承受大电流的应用,建议在设计中加入散热片或铜箔垫,以增强散热效果。

    兼容性和支持


    PU2BLSH 和 PU2DLSH 采用了标准的 SOD-123HE 封装,可以方便地与多种 PCB 布局兼容。台湾半导体提供全面的技术支持和售后服务,包括产品咨询、设计支持以及故障排查等。

    常见问题与解决方案


    - 问题:如何选择合适的型号?
    解决方案:根据所需的电压范围选择 PU2BLSH(100V)或 PU2DLSH(200V)。其他技术参数如正向电流和浪涌电流也应符合实际需求。
    - 问题:如何进行有效的热管理?
    解决方案:使用散热片或铜箔垫来增加热传导面积,同时确保良好的气流循环,以降低结温。
    - 问题:在高温环境下,正向电压会受到影响吗?
    解决方案:查阅手册中的图表,可以看到温度对正向电压的影响。通常情况下,温度越高,正向电压越低。

    总结和推荐


    综上所述,PU2BLSH 和 PU2DLSH 是高效、可靠的超快表面贴装整流器,适用于各种高频开关电源和电路设计。它们在设计和应用上的灵活性,以及在高温环境下的优异表现,使其在市场上具有很强的竞争力。强烈推荐在需要高性能、高效率的电源设计中使用这两款产品。

PU2BLSH参数

参数
反向恢复时间 25ns
正向浪涌电流 50A
配置 -
If - 正向电流 2A
Ir - 反向电流 2μA
Vr-反向电压 -
通用封装 SOD-123HE
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PU2BLSH数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 PU2BLSH PU2BLSH数据手册

PU2BLSH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.4015
500+ ¥ 1.0511
2500+ ¥ 0.8754
5000+ ¥ 0.8218
库存: 10000
起订量: 300 增量: 100
交货地:
最小起订量为:100
合计: ¥ 140.15
直接购买
加入购物车
