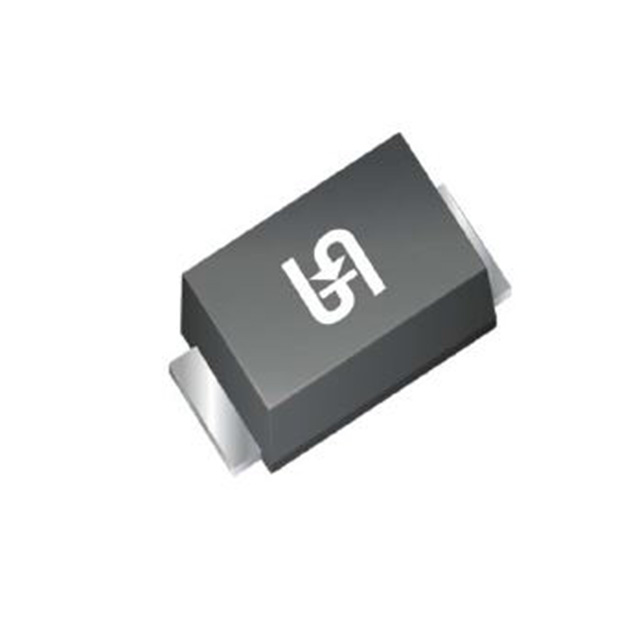

RSFJL R3G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 600V 10A 250ns 5μA 500mA SMA(DO-214AC) 贴片安装
供应商型号: 11M-RSFJL R3G
供应商: 云汉优选
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 RSFJL R3G

RSFJL R3G概述


    产品简介


    RSFAL - RSFML 是由台湾半导体生产的快恢复表面贴装整流器。该产品广泛应用于各种电子设备中,尤其是在直流到直流转换器、开关模式变换器和逆变器等领域。它具有高效能、快速切换等特点,适用于自动化生产流程,可以显著提高系统的工作效率和可靠性。

    技术参数


    - 额定电流(IF):0.5 A
    - 反向峰值电压(VRRM):50 V 至 1000 V
    - 最大浪涌电流(IFSM):10 A
    - 最大结温(TJ MAX):150 °C
    - 封装形式:Sub SMA
    - 绝对最大额定值:
    - 反复峰值反向电压(VRRM):50 V 到 1000 V
    - 反向电压总均方根值(VR(RMS)):35 V 到 700 V
    - 结温(TJ):-55°C 到 +150°C
    - 存储温度(TSTG):-55°C 到 +150°C
    - 热性能:
    - 结至外壳热阻(RӨJC):32 °C/W
    - 结至环境热阻(RӨJA):150 °C/W
    - 电气特性:
    - 正向电压(VF):最大 1.3 V
    - 反向电流(IR):在 25°C 下最大 5 µA,在 125°C 下最大 50 µA
    - 结电容(CJ):4 pF
    - 反向恢复时间(trr):RSFAL 到 RSFBL 最大 150 ns,RSFJL 到 RSFKL 最大 250 ns,RSFML 最大 500 ns

    产品特点和优势


    RSFAL - RSFML 具有多项显著特点:
    - 玻璃钝化芯片接合:确保长期稳定性。
    - 高耐温性:金属键合结构可在高温环境下可靠工作。
    - 快速切换:适合高频应用,提升能效。
    - 无卤素设计:符合环保要求。
    - 湿润敏感度等级:符合 J-STD-020 标准。
    - 铅锡合金镀层:便于焊接,符合 J-STD-002 标准。
    这些特点使其在直流到直流转换器和其他高频率应用中表现出色,市场竞争力强。

    应用案例和使用建议


    应用案例:
    - 直流到直流转换器:利用其快速恢复特性和高耐压能力,提升系统的转换效率。
    - 开关模式变换器和逆变器:适配高频应用,提高系统整体性能。
    - 通用目的:由于其多功能性,广泛应用于各种电路中。
    使用建议:
    - 在选择元件时,根据具体应用场景确定合适的电压范围。
    - 确保正确的焊接温度和时间,避免过热损坏。
    - 使用适当的散热措施,如散热片,以保持良好的热稳定性。

    兼容性和支持


    RSFAL - RSFML 封装采用 Sub SMA 标准,与大多数标准 PCB 设计兼容。台湾半导体提供了全面的技术支持,包括产品数据手册、应用指南和技术咨询服务。此外,该产品符合RoHS 和 Halogen-free 标准,满足环保要求。

    常见问题与解决方案


    1. 问题: 设备在高温环境下运行不稳定。
    - 解决方案: 确保设备良好散热,使用散热片或其它散热装置。
    2. 问题: 焊接过程中出现虚焊或冷焊。
    - 解决方案: 确保焊接温度和时间符合 J-STD-002 标准,避免过热或过低温度。
    3. 问题: 电路中存在较高的反向恢复时间。
    - 解决方案: 检查电路设计,适当调整电路参数以优化反向恢复时间。

    总结和推荐


    综上所述,RSFAL - RSFML 快恢复表面贴装整流器是一款高性能、多用途的产品,具备快速切换、高耐温和绿色环保等优点。其广泛的应用场景和出色的性能使其成为各种电力电子设备的理想选择。强烈推荐使用该产品以提升系统效率和可靠性。

RSFJL R3G参数

参数
Vr-反向电压 600V
反向恢复时间 250ns
正向浪涌电流 10A
配置 -
If - 正向电流 500mA
Ir - 反向电流 5μA
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RSFJL R3G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 RSFJL R3G RSFJL R3G数据手册

RSFJL R3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.6349
10+ ¥ 3.1156
30+ ¥ 2.7261
100+ ¥ 2.2957
500+ ¥ 2.1809
库存: 159
起订量: 1 增量: 1800
交货地:
最小起订量为:1
合计: ¥ 3.63
直接购买
加入购物车
