BZX84C4V7 RFG

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±5% 2μA 4.7V 80Ω 300W 独立式 SOT-23 贴片安装 3.1mm*1.5mm*1.3mm
供应商型号: SCE-BZX84C4V7
供应商: 海外现货
标准整包数: 500

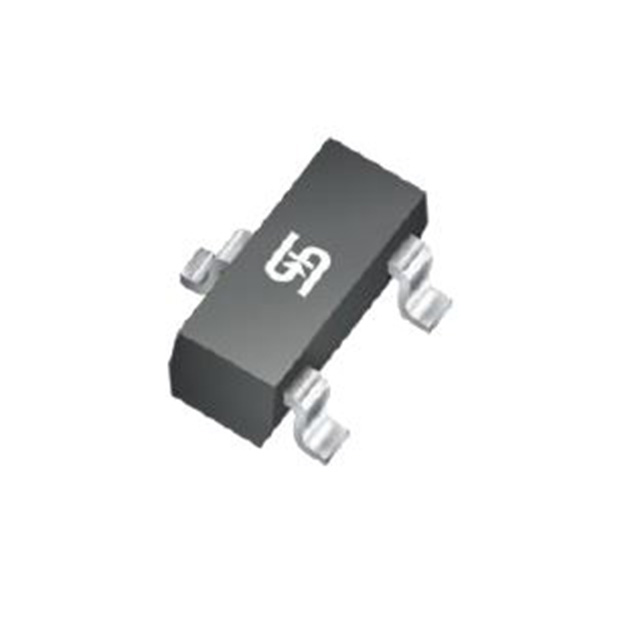

TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 BZX84C4V7 RFG

BZX84C4V7 RFG概述


    产品简介


    BZX84C2V4 – BZX84C39 系列稳压二极管
    BZX84C2V4 – BZX84C39 是由台湾半导体(Taiwan Semiconductor)生产的表面贴装型齐纳二极管。这些二极管提供了一种稳定电压的选择,电压范围从 2.4V 到 39V,非常适合自动化组装过程。它们广泛应用于低电压稳压器、适配器、照明装置以及板载直流-直流转换器等领域。

    技术参数


    关键参数:
    - 齐纳电压范围:2.4V 至 39V
    - 最大功率耗散:300 mW
    - 正向电压 @ IF=10mA:0.9 V
    - 最高结温:150°C
    - 封装:SOT-23
    - 结构:单芯片
    绝对最大额定值:
    - 功率耗散:300 mW
    - 正向电压 @ IF=10mA:0.9 V
    - 结温范围:-65°C 至 +150°C
    - 存储温度范围:-65°C 至 +150°C
    热性能:
    - 结到环境的热阻:417°C/W

    产品特点和优势


    BZX84C2V4 – BZX84C39 具有以下特点和优势:
    - 宽泛的齐纳电压选择范围:适用于不同应用场景的多种电压需求。
    - 自动化组装过程的优化设计:适合现代生产线的要求。
    - 环保特性:符合 RoHS 规范且无卤素,满足环保要求。
    - 严格的工艺控制:通过了多项标准测试,如 JESD 201 whisker 测试,确保产品质量。

    应用案例和使用建议


    这些稳压二极管被广泛应用于多个领域,例如:
    - 低电压稳压器:用于稳定低压电路中的电压输出。
    - 适配器:可以作为便携设备充电器的保护电路。
    - 照明应用:例如 LED 照明的恒流源。
    - 板载直流-直流转换器:用于电源管理模块中的电压调节。
    使用建议:
    - 热管理:注意散热,特别是当电流较大时,可能需要额外的散热措施以避免过热。
    - 电压选择:根据具体应用场景选择合适的齐纳电压。
    - 布线布局:参照厂商提供的建议引脚布局,以保证最佳性能。

    兼容性和支持


    BZX84C2V4 – BZX84C39 的封装为 SOT-23,这使得它能够轻松与大多数常见的 PCB 设计兼容。台湾半导体公司提供了详细的技术手册和应用程序指南,以便于客户在设计过程中获取必要的支持。

    常见问题与解决方案


    Q1:如何确定齐纳二极管的工作电流?
    A1:根据负载需求和输入电压计算所需的工作电流。一般情况下,可以参考技术手册中的图表来选择合适的工作点。
    Q2:如何处理因温度变化引起的齐纳电压漂移?
    A2:在设计中加入温度补偿电路,例如采用负温度系数的热敏电阻,可以有效减少温度对齐纳电压的影响。

    总结和推荐


    综上所述,BZX84C2V4 – BZX84C39 稳压二极管具备广泛的电压选择范围、优异的性能和环保特性,非常适合多种应用场合。其在自动化生产和环保方面的优势使其在市场上具有较强的竞争力。对于需要稳定的电压输出和高性能的应用场景,强烈推荐使用这款产品。

BZX84C4V7 RFG参数

参数
电压容差 ±5%
最大功率耗散 300W
标称齐纳电压 4.7V
配置 独立式
最大功率 0.3
Ir - 反向电流 2μA
最大齐纳阻抗 80Ω
长*宽*高 3.1mm*1.5mm*1.3mm
通用封装 SOT-23
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZX84C4V7 RFG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 TAIWAN SEMICONDUCTOR/台湾半导体 BZX84C4V7 RFG BZX84C4V7 RFG数据手册

BZX84C4V7 RFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.5189
3000+ ¥ 0.3892
9000+ ¥ 0.3243
18000+ ¥ 0.3045
库存: 34500
起订量: 1000 增量: 500
交货地:
最小起订量为:500
合计: ¥ 259.45
直接购买
加入购物车
