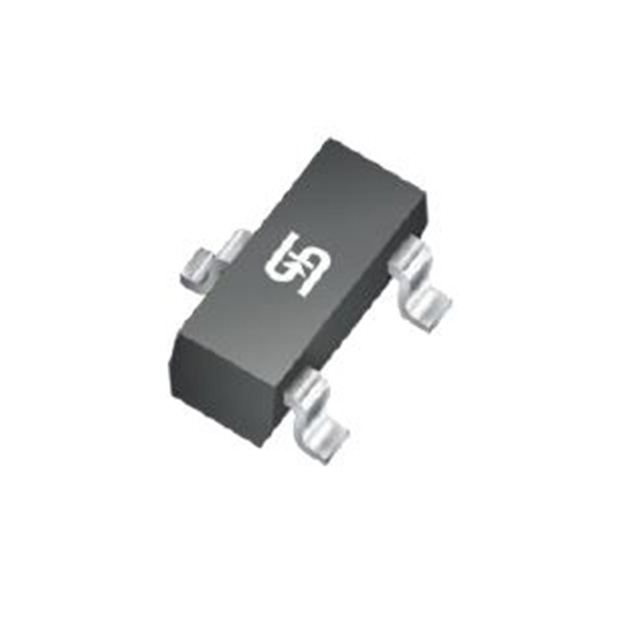

BZX84C11 RFG

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±5% 8μA 11V 20Ω 300W 独立式 SOT-23 贴片安装 3.1mm*1.5mm*1.3mm
供应商型号: UA-BZX84C11 RFG
供应商: 海外现货
标准整包数: 3000
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 BZX84C11 RFG

BZX84C11 RFG概述

    BZX84C2V4 – BZX84C39 Surface Mount Zener Diodes

    1. 产品简介


    BZX84C2V4 至 BZX84C39 是台湾半导体公司推出的表面贴装型齐纳二极管。这些二极管具有广泛的应用范围,适用于需要低电压稳定器、适配器和直流转换器的多种场合。它们的主要功能是提供稳定的参考电压,并且具备出色的电气特性和广泛的温度范围,适合自动化装配工艺。

    2. 技术参数


    - Zener电压范围:2.4V 到 39V
    - 功率耗散(PD):300 mW
    - 正向电压(VF):0.9 V(IF = 10mA)
    - 最大结温(TJ):150°C
    - 封装:SOT-23
    - 热阻抗(RθJA):417°C/W

    3. 产品特点和优势


    - 多样的Zener电压选择:涵盖2.4V到39V的广泛电压范围,满足不同应用场景的需求。
    - 自动化装配适用性:专为自动化装配过程设计,提高了生产效率。
    - 环保材料:符合RoHS标准,并采用无卤素材料,符合IEC 61249-2-21标准。
    - 可靠性:通过了UL认证,确保在高温和低温环境下的稳定性。

    4. 应用案例和使用建议


    - 低电压稳压器:可用于电源稳压电路,确保输出电压的稳定性。
    - 适配器:作为开关电源的保护元件,防止电压过冲。
    - LED照明应用:用于恒流驱动电路,确保LED的亮度稳定。
    使用建议:
    - 确保电路设计时考虑到Zener二极管的热阻抗,合理分配功耗,避免过热。
    - 在高温环境下使用时,应注意散热措施,以保持二极管的正常工作。

    5. 兼容性和支持


    这些齐纳二极管与各种主流的PCB组装和焊接工艺兼容,适用于大多数电子产品制造流程。台湾半导体公司提供了详尽的技术支持和售后服务,帮助用户解决安装和调试过程中可能遇到的问题。

    6. 常见问题与解决方案


    1. 问题:Zener二极管工作时温度过高。
    - 解决方案:增加散热片或使用散热胶,以提高热传导能力。

    2. 问题:输出电压不稳定。
    - 解决方案:检查输入电压是否在规定范围内,并确认电路布局是否正确。

    3. 问题:出现漏电流。
    - 解决方案:检查是否有静电放电,使用防静电工具操作。

    7. 总结和推荐


    综上所述,BZX84C2V4至BZX84C39系列齐纳二极管在多个方面表现出色。其宽泛的Zener电压选择、优秀的自动化装配适应性和卓越的电气特性使其成为各种应用的理想选择。强烈推荐在需要低电压稳定器或电压参考的应用中使用这些产品。
    通过严格的质量控制和广泛应用验证,BZX84C2V4至BZX84C39系列齐纳二极管能够为用户带来可靠和高效的性能体验。

BZX84C11 RFG参数

参数
配置 独立式
最大功率 0.3
Ir - 反向电流 8μA
最大齐纳阻抗 20Ω
电压容差 ±5%
最大功率耗散 300W
标称齐纳电压 11V
长*宽*高 3.1mm*1.5mm*1.3mm
通用封装 SOT-23
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BZX84C11 RFG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 TAIWAN SEMICONDUCTOR/台湾半导体 BZX84C11 RFG BZX84C11 RFG数据手册

BZX84C11 RFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
