首页  >  产品百科  >  HER301G

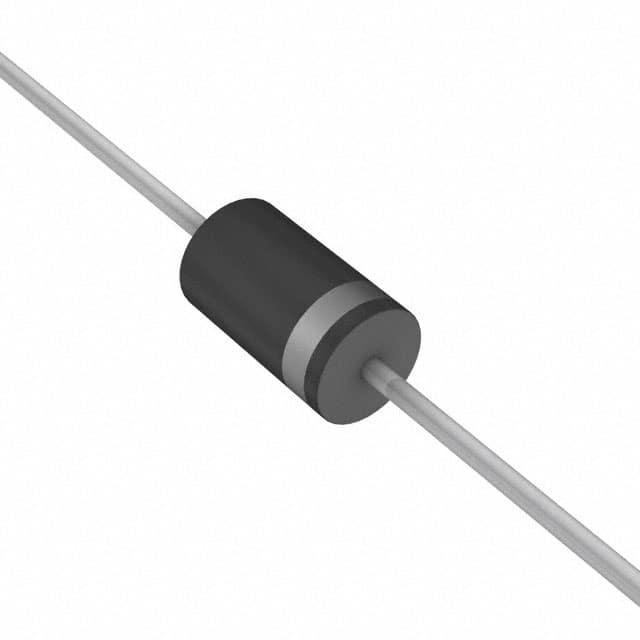

HER301G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 50V 125A 50ns 10μA 3A 独立式 DO-201AD 通孔安装 9.5mm*5.6mm*5.6mm
供应商型号: 2677295
供应商: 海外现货
标准整包数: 5
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 HER301G

HER301G概述

    HER301G – HER308G 高效整流二极管技术手册

    产品简介


    HER301G – HER308G 是由台湾半导体公司生产的高效整流二极管系列。这些二极管具备高电流能力、低正向电压降(VF)和高可靠性,适用于多种电路设计中,特别是直流到直流转换器、开关模式转换器及逆变器中的自由轮应用。该系列产品符合AEC-Q101标准,满足RoHS合规要求,无卤素设计,具有出色的热稳定性和可靠性。

    技术参数


    - 电流规格:正向电流(IF)最大为3A;浪涌峰值正向电流(IFSM)最高可达125A。
    - 电压规格:反向恢复电压(VRRM)范围为50V至1000V。
    - 工作温度:结温(TJ)范围为-55°C至+150°C;存储温度(TSTG)范围同上。
    - 封装类型:DO-201AD封装。
    - 其他特性:额定结电容(CJ)范围为35pF至60pF;典型反向恢复时间(trr)在0.5A/1.0A条件下约为50ns至75ns。

    产品特点和优势


    - 高电流能力:能够承受高达125A的浪涌电流。
    - 低正向电压降:确保低功耗,提升整体效率。
    - 高可靠性:通过AEC-Q101认证,适用于严苛的应用环境。
    - 环保材料:无卤素设计符合IEC 61249-2-21标准,RoHS合规。
    - 优秀的散热性能:结至引线热阻(RӨJL)为10°C/W,结至环境热阻(RӨJA)为35°C/W。

    应用案例和使用建议


    - DC到DC转换器:这类转换器需要高效的能量转换,HER301G – HER308G系列二极管可以有效降低能量损耗,提高转换效率。
    - 开关模式电源:在高频率切换过程中,HER301G – HER308G系列可以提供稳定的电压输出,减少电源波动。
    - 自由轮应用:在电机控制和其他需要快速反向操作的应用中,这种二极管能迅速释放电流,保护电路免受过电压冲击。
    使用建议:
    - 在设计时应注意散热,特别是在大功率应用中,应合理规划散热路径。
    - 根据具体应用需求选择合适的电压等级。

    兼容性和支持


    - 兼容性:该系列产品与市场上常见的PCB组装工艺兼容,使用纯锡电镀端子,符合J-STD-002标准。
    - 支持服务:台湾半导体公司提供详尽的技术文档和支持服务,确保客户能够充分利用该产品的优势。

    常见问题与解决方案


    - Q: 如何确定二极管的工作温度?
    - A: 根据应用环境,参考器件手册中的工作温度范围(-55°C至+150°C),确保工作条件在安全范围内。

    - Q: 二极管的反向恢复时间对应用有什么影响?
    - A: 较短的反向恢复时间可以减少开关损耗,提高效率。对于高频应用尤为重要。

    总结和推荐


    HER301G – HER308G 系列二极管是针对高性能应用设计的优质产品,具备卓越的电流承载能力和低功耗特性。其优异的电气性能和广泛的适用范围使其成为DC到DC转换器、开关电源及自由轮应用的理想选择。我们强烈推荐这款产品,尤其是在高可靠性、长寿命和节能环保方面有严格要求的应用场景中。

HER301G参数

参数
配置 独立式
If - 正向电流 3A
Ir - 反向电流 10μA
Vr-反向电压 50V
反向恢复时间 50ns
正向浪涌电流 125A
长*宽*高 9.5mm*5.6mm*5.6mm
通用封装 DO-201AD
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HER301G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 HER301G HER301G数据手册

HER301G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.1522
10+ ¥ 1.6957
100+ ¥ 1.5652
500+ ¥ 1.4609
1000+ ¥ 1.4348
5000+ ¥ 1.4348
库存: 3362
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.95
