首页  >  产品百科  >  BAV21WS

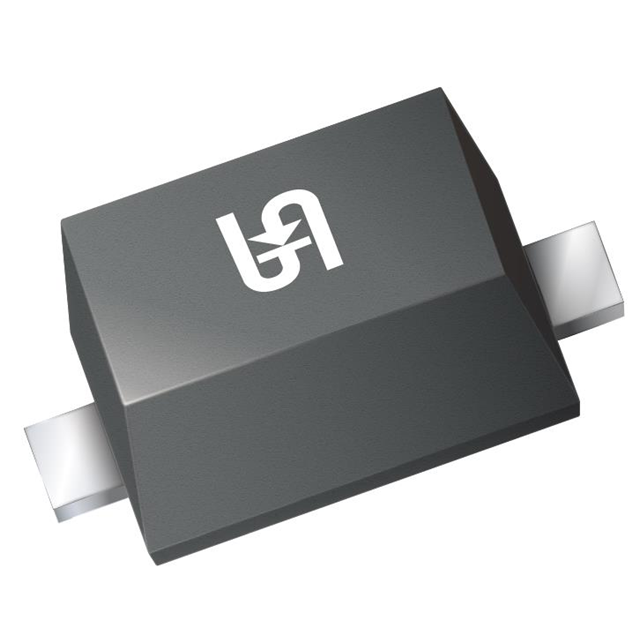

BAV21WS

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 250V 2.5A 50ns 100nA 200mA 独立式 SOD-323F 贴片安装
供应商型号: 31M-BAV21WS
供应商: 云汉优选
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 BAV21WS

BAV21WS概述


    产品简介


    BAV19WS/BAV20WS/BAV21WS 是由台湾半导体生产的高电压表面贴装开关二极管。这些二极管主要用于高压环境下的电力转换和传输。它们具有低功耗、高效率的特点,适用于自动化生产和多种电子设备中。本系列产品广泛应用于开关电源(SMPS)、适配器、照明设备和车载直流/直流转换器等领域。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大正向电流(IF) | 200 | mA |
    | 反向重复峰值电压(VRRM) | 120 - 250 | V |
    | 最大瞬态正向浪涌电流(IFSM) | 2.5 | A |
    | 正向压降(VF, IF = 200mA) | 1.25 | V |
    | 最大结温(TJMAX) | 150 | °C |
    | 封装 | SOD-323F |
    | 配置 | 单个二极管 |

    产品特点和优势


    BAV19WS/BAV20WS/BAV21WS 的特点包括:
    - 低功耗,高效率:适合用于需要长期稳定工作的场合。
    - 理想自动化放置:适合大批量生产,提高组装效率。
    - 高瞬态浪涌电流能力:能够承受突发的高电流冲击。
    - 环保材料:符合RoHS标准,无卤素。
    - 可靠性高:通过了J-STD-020和JESD 201标准测试。

    应用案例和使用建议


    这些二极管常用于各种电源设备中,如:
    - 开关电源(SMPS):提供稳定的输出电压,减少电源损耗。
    - 适配器:为笔记本电脑、智能手机等设备提供稳定供电。
    - 照明应用:适用于LED驱动电路。
    - 车载DC/DC转换器:用于汽车内部的电源转换。
    使用建议:
    - 在设计电源电路时,需考虑散热问题,确保结温不超过最大值。
    - 使用前,需仔细检查正负极连接,防止反接导致损坏。

    兼容性和支持


    这些二极管采用SOD-323F封装,易于安装和焊接。制造商提供了详细的订单信息,方便批量采购。此外,厂商还提供技术支持和售后服务,以确保用户能够顺利使用产品。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问:如何确认正负极?
    - 答:二极管上有一条带标识的端子为负极。
    2. 问:产品是否支持高温环境?
    - 答:可以在最高温度150°C的环境下正常工作。
    3. 问:是否有防静电保护措施?
    - 答:产品包装上有相应的ESD防护标签,使用时需要注意操作。

    总结和推荐


    综上所述,BAV19WS/BAV20WS/BAV21WS 是一款高效、可靠且易于集成的高电压开关二极管。它的低功耗和高效率使其成为众多电源应用的理想选择。我们强烈推荐这款产品给需要高压开关二极管的应用工程师和设计师。

BAV21WS参数

参数
配置 独立式
If - 正向电流 200mA
Ir - 反向电流 100nA
Vr-反向电压 250V
反向恢复时间 50ns
正向浪涌电流 2.5A
1.8mm(Max)
1.35mm(Max)
1.1mm(Max)
通用封装 SOD-323F
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

BAV21WS数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 BAV21WS BAV21WS数据手册

BAV21WS封装设计

查看详情并下载
Symbol
Footprint
3D Model
