首页  >  产品百科  >  GBU605

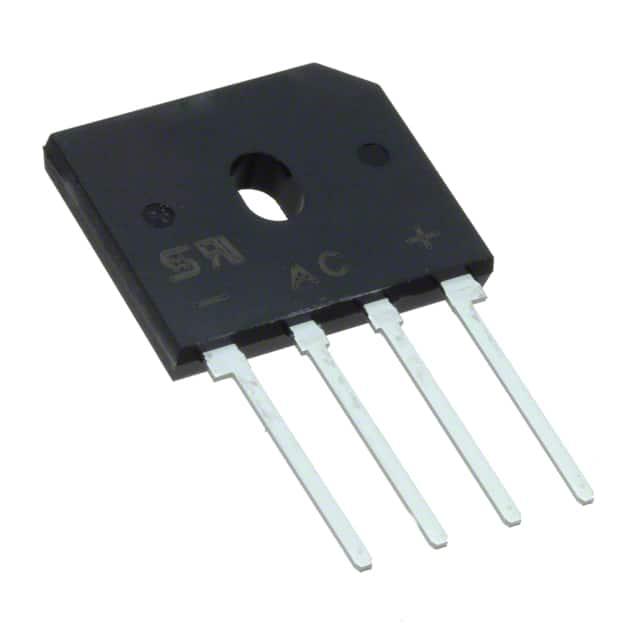

GBU605

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 600V 175A 6A 6A 单 GBU 通孔安装 22.3mm*3.56mm*18.8mm
供应商型号: ET-4084845
供应商: 海外现货
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 GBU605

GBU605概述


    产品简介


    GBU601 – GBU607标准桥式整流器是由台湾半导体公司生产的高可靠性电子元器件。这类器件属于桥式整流器,适用于直流电转换,尤其适合于印刷电路板上的应用。GBU系列具有广泛的工作电压范围(50V到1000V),最大可承载6A的正向电流,并具备较高的浪涌电流承受能力。这些器件经过AEC-Q101认证,符合RoHS标准并符合无卤素要求,使其适用于多种电子设备中。

    技术参数


    - 主要技术规格
    - 正向电流(IF): 6A
    - 反向峰值电压(VRRM): 50V - 1000V
    - 浪涌正向电流(IFSM): 175A
    - 最高结温(TJ MAX): 150°C
    - 机械数据
    - 封装类型: GBU
    - 重量: 约4.00g
    - 安装扭矩: 最大0.56 N⋅m
    - 绝对最大额定值
    - 重复峰值反向电压(VRRM): 50V/100V/200V/400V/600V/800V/1000V
    - 总反向电流VR(RMS): 35V/70V/140V/280V/420V/560V/700V
    - 结到环境热阻(RθJA): 21°C/W
    - 结到外壳热阻(RθJC): 2°C/W

    产品特点和优势


    - AEC-Q101认证:确保了高可靠性和稳定性。
    - 高浪涌电流能力:可承受高达175A的浪涌电流,适用于高压及大电流场合。
    - 低反向漏电流:典型反向漏电流小于0.1μA,减少功率损耗。
    - 高温耐受性:最高结温可达150°C,适用于高温环境。

    应用案例和使用建议


    GBU系列整流器适用于多种应用场合,例如开关电源(SMPS)、适配器和照明应用。在设计开关电源时,需要考虑到温度上升导致的散热问题,因此建议使用高效的散热片来降低工作温度。此外,在选择整流器时,应根据具体应用需求选择合适的电压等级,以避免因电压过高而导致的器件损坏。

    兼容性和支持


    GBU系列整流器的封装类型为GBU,这意味着它与市场上多数标准印刷电路板兼容。台湾半导体公司提供了全面的技术支持和售后服务,包括详细的使用指南和技术咨询,以帮助用户正确使用这些器件。

    常见问题与解决方案


    - 问题1:温度过高导致的性能下降
    - 解决方案:采用有效的散热措施,如加装散热片或使用散热器。

    - 问题2:长时间高电流工作导致寿命缩短
    - 解决方案:选择更高耐久性的型号,并确保良好的散热条件。

    总结和推荐


    综上所述,GBU系列标准桥式整流器以其高可靠性、强大的电流处理能力和广泛的电压适应范围,非常适合应用于各种高要求的电子设备中。强烈推荐使用该系列整流器,特别是在需要高可靠性及高温适应性的场合。

GBU605参数

参数
正向浪涌电流 175A
配置
If - 正向电流 6A
Ir - 反向电流 6A
Vr-反向电压 600V
反向恢复时间 -
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU605数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 GBU605 GBU605数据手册

GBU605封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6546 ¥ 13.9811
10+ $ 1.1031 ¥ 9.321
100+ $ 0.7869 ¥ 6.6495
500+ $ 0.6656 ¥ 5.6247
1000+ $ 0.5012 ¥ 4.2354
5000+ $ 0.4777 ¥ 4.0365
库存: 9
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.98
