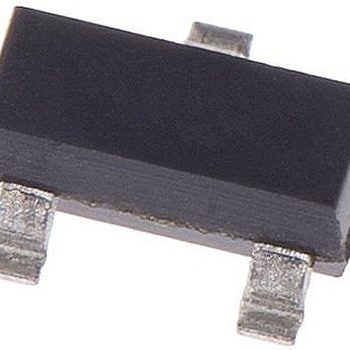

BAS40-05

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 40V 600mA 200nA 200mA 1对共阴极 SOT-23 贴片安装
供应商型号: 7969596
供应商: 欧时
标准整包数: 250
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 BAS40-05

BAS40-05概述

    BAS40 / -04 / -05 / -06: Taiwan Semiconductor SMD Schottky Barrier Diode

    1. 产品简介


    BAS40 / -04 / -05 / -06 是台湾半导体生产的表面贴装肖特基势垒二极管。这类二极管主要用于提高电路效率和减少功耗,适用于适配器、开关电源、逆变器等电子设备。其主要功能包括低正向电压降(低VF)、低电容和快速反向恢复时间。

    2. 技术参数


    以下是关键的技术参数列表:
    - 最大正向电流 (IF(AV)): 200 mA
    - 重复峰值反向电压 (VRRM): 40 V
    - 非重复峰值正向浪涌电流 (IFSM): 0.6 A
    - 正向电压 (VF): 1 V (在IF=40mA时)
    - 最大结温 (TJ Max.): 125 °C
    - 包装形式: SOT-23
    绝对最大额定值:
    - 重复峰值反向电压 (VRRM): 40 V
    - 正向电流 (IF(AV)): 200 mA
    - 非重复峰值正向浪涌电流 (IFSM): 0.6 A
    - 结温范围 (TJ): -65°C 至 +125°C
    - 存储温度范围 (TSTG): -65°C 至 +125°C
    热性能:
    - 结至环境热阻 (RӨJA): 357 °C/W

    3. 产品特点和优势


    - 低正向电压降 (VF): 减少功耗,提高电路效率。
    - 低电容: 减少高频噪声干扰,适合高速应用。
    - 快速反向恢复时间: 提高工作效率,减少能量损失。
    - RoHS合规: 符合环保要求,适合绿色电子产品。
    - 无卤素: 环保材料,符合IEC 61249-2-21标准。

    4. 应用案例和使用建议


    应用案例:
    - 适配器:在充电器和电源适配器中用于整流和稳压。
    - 开关电源:提升开关频率,降低损耗。
    - 逆变器:改善逆变效率,减少能耗。
    使用建议:
    - 在高温环境下使用时需注意散热,确保结温不超过最大允许值。
    - 在设计电路时考虑反向电压和正向电流的选择,以避免过载导致损坏。

    5. 兼容性和支持


    - 兼容性: 与常见的SOT-23封装器件兼容。
    - 支持: 台湾半导体提供技术支持和维护服务,确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    - 问题1: 如何选择合适的正向电流?
    - 解决方案: 根据实际电路需求选择合适的型号。例如,BAS40适合较小的电流应用。
    - 问题2: 如何判断二极管是否正常工作?
    - 解决方案: 使用万用表测量其正向和反向电阻,确保正向导通而反向截止。
    - 问题3: 如何改善热管理?
    - 解决方案: 增加散热片,合理布局电路板以提高空气流通。

    7. 总结和推荐


    BAS40 / -04 / -05 / -06 是一款性能优良的表面贴装肖特基势垒二极管,具有低正向电压降、低电容和快速反向恢复时间的特点。它广泛应用于适配器、开关电源和逆变器等场合,特别适合对效率和可靠性要求较高的电子设备。总体来说,这款二极管表现出色,值得推荐使用。

BAS40-05参数

参数
正向浪涌电流 600mA
配置 1对共阴极
If - 正向电流 200mA
Ir - 反向电流 200nA
Vr-反向电压 40V
反向恢复时间 -
3.05mm(Max)
1.4mm(Max)
1.1mm(Max)
通用封装 SOT-23
安装方式 贴片安装
包装方式 卷带包装

BAS40-05数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 BAS40-05 BAS40-05数据手册

BAS40-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
