首页  >  产品百科  >  GBPC5010

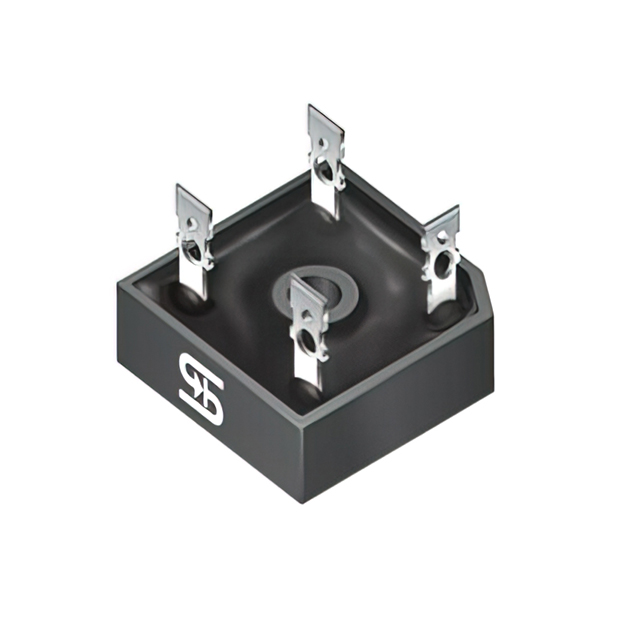

GBPC5010

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 台湾半导体 单相整流桥, 50A峰值平均正向电流, 1000V峰值反向重复电压, 4引脚, GBPC封装, 螺纹
供应商型号: ET-2677266
供应商: 海外现货
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 GBPC5010

GBPC5010概述

    GBPC40, 50 系列标准桥式整流器

    产品简介


    GBPC40和GBPC50系列是台湾半导体(Taiwan Semiconductor)生产的标准桥式整流器,适用于多种电气应用。这两个型号的产品具备不同的额定电流(GBPC40为40A,GBPC50为50A)和不同的电压范围(从50V到1000V),能够广泛应用于开关模式电源供应器(SMPS)和交流转直流转换器(AC to DC converters)。

    技术参数


    - 电流能力:GBPC40的最大持续正向电流为40A,而GBPC50则为50A。瞬态正向浪涌电流可达400A。
    - 电压能力:可承受的峰值反向电压范围为50V至1000V。
    - 温度范围:工作结温(TJ)范围为-55°C至+150°C。
    - 热阻:结到外壳的热阻(RӨJC)为1.5°C/W。
    - 封装尺寸:采用GBPC40/M标准封装。
    - 其他参数:符合RoHS标准,通过UL认证(文件号E-326243),并且通过JESD 201 Class 1A毛刺测试。

    产品特点和优势


    GBPC40和GBPC50系列标准桥式整流器的主要特点如下:
    - 集成式散热设计:提供非常低的热阻,以最大限度地提高热散逸效率。
    - 多功能终端:具有卡扣、绕线、焊接或PC板安装等多种安装方式,提供最大的灵活性。
    - 高浪涌电流能力:能够承受短时间内的大电流冲击,适合在高负载环境下运行。
    - 符合环保标准:产品符合RoHS标准,同时通过UL认证。

    应用案例和使用建议


    GBPC40和GBPC50系列非常适合用于需要高电流和宽电压范围的应用场合,例如开关电源和变频器。对于这些应用,建议确保散热系统的良好设计以保证长期稳定性,并且使用时需注意反向电压的极限值,避免因过载导致损坏。

    兼容性和支持


    这些产品的包装方式为托盘包装,便于生产和运输管理。它们与其他电子元器件和设备的良好兼容性使得它们在各种电气系统中都能轻松集成。台湾半导体提供相应的技术支持和服务,以帮助客户解决任何使用中可能遇到的问题。

    常见问题与解决方案


    - Q:如何处理过热问题?
    - A:确保散热系统设计合理,避免长时间过载运行。必要时可增加外部冷却措施。

    - Q:如何判断是否超过最大电流限制?
    - A:定期检查产品的工作状态,并利用电流监测工具实时监控电流。一旦发现超出限制,立即断开电源并查找原因。

    总结和推荐


    综上所述,GBPC40和GBPC50系列标准桥式整流器凭借其优良的电气性能、高效能的热管理系统以及广泛的兼容性,在众多应用场合中表现出色。它们特别适合用于要求高性能和高稳定性的应用环境中。因此,强烈推荐在需要高电流和宽电压范围的项目中选用GBPC40或GBPC50系列整流器。

GBPC5010参数

参数
If - 正向电流 50A
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 400A
配置
29mm(Max)
29mm(Max)
7.87mm(Max)
通用封装 GBPC
安装方式 底座安装
应用等级 工业级
包装方式 散装,托盘

GBPC5010数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 GBPC5010 GBPC5010数据手册

GBPC5010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8285 ¥ 40.801
10+ $ 3.3413 ¥ 28.2343
100+ $ 2.499 ¥ 21.1163
500+ $ 2.3802 ¥ 20.1123
1000+ $ 2.3054 ¥ 19.4805
库存: 284
起订量: 2 增量: 0
