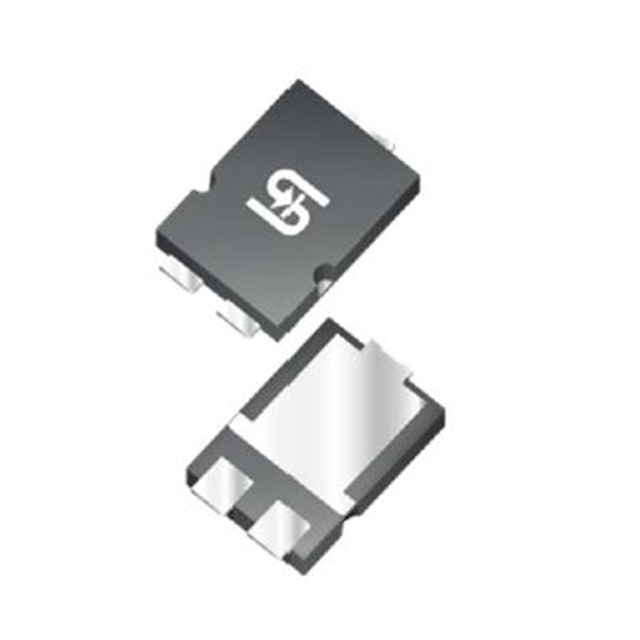

TSP15U100S

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 150A 250μA 15A TO-277A 贴片安装
供应商型号: SCE-TSP15U100S
供应商: 海外现货
标准整包数: 25
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TSP15U100S

TSP15U100S概述

    TSP15U100S 15A, 100V Low VF Trench Schottky Surface Mount Rectifier

    产品简介


    TSP15U100S 是台湾半导体(Taiwan Semiconductor)生产的一款低正向电压(Low VF)沟槽式肖特基表面贴装整流器。它专为高频应用设计,适用于各种开关电源系统,如开关模式电源(SMPS)、适配器和DC到DC转换器。该产品采用专利沟槽肖特基技术,具备优秀的高温稳定性、低正向电压和高浪涌电流承受能力,适合自动化组装。

    技术参数


    - 额定电流(IF):15A
    - 反向电压(VRRM):100V
    - 浪涌峰值正向电流(IFSM):150A
    - 最大结温(TJ MAX):150°C
    - 封装:TO-277A (SMPC)
    - 绝对最大额定值
    - 反复峰值反向电压(VRRM):100V
    - 正向电流(IF):15A
    - 浪涌峰值正向电流(IFSM):150A
    - 结温(TJ):-55至+150°C
    - 存储温度(TSTG):-55至+150°C
    - 热性能
    - 结到引脚热阻(RӨJL):12°C/W
    - 电气特性
    - 正向电压(VF)@ 5.0A, TJ = 25°C:0.49V
    - 正向电压(VF)@ 7.5A, TJ = 25°C:0.52V
    - 正向电压(VF)@ 15.0A, TJ = 25°C:0.62V
    - 正向电压(VF)@ 5.0A, TJ = 125°C:0.40V
    - 正向电压(VF)@ 7.5A, TJ = 125°C:0.45V
    - 正向电压(VF)@ 15.0A, TJ = 125°C:0.56V
    - 反向电流(IR)@ 25°C:250µA
    - 反向电流(IR)@ 125°C:20mA

    产品特点和优势


    - 专利沟槽肖特基技术:提高了整流器的性能,降低功耗。
    - 高温度稳定性:确保在极端温度环境下依然稳定可靠。
    - 低正向电压:减少能量损耗,提高效率。
    - 高浪涌电流能力:能够承受较大的瞬时电流冲击。
    - 适合自动化组装:便于大规模生产和安装。
    - 无卤素且符合RoHS标准:环保材料,符合国际环保要求。


    应用案例和使用建议


    - 应用案例:该产品广泛应用于开关模式电源(SMPS)、适配器和DC到DC转换器。
    - 使用建议:在高功率密度的电源模块中使用时,应注意散热管理以确保长期可靠性。建议使用良好的散热设计,并参考厂商提供的热性能参数进行选型和布局。

    兼容性和支持


    - 兼容性:TSP15U100S 与大多数标准TO-277A封装兼容,方便替换和升级。
    - 支持:台湾半导体提供全面的技术支持和售后服务,包括详细的用户手册和技术文档,以及应用工程师的指导。

    常见问题与解决方案


    - 问题1:如何选择合适的散热方式?
    - 解决方法:根据负载情况和环境温度,合理选择散热片或散热器,以确保器件结温不超过最大额定值。
    - 问题2:如何判断产品是否损坏?
    - 解决方法:使用万用表测量正向和反向电压,对比电气特性表中的典型值进行判断。
    - 问题3:焊接过程中需要注意哪些事项?
    - 解决方法:确保焊锡温度和时间合适,避免过热导致器件损坏。建议使用合适的焊接工艺和设备。

    总结和推荐


    TSP15U100S 是一款高性能的低正向电压肖特基整流器,适用于各种高频开关电源应用。其专利沟槽技术、高温度稳定性和低功耗使其在市场上具有较强的竞争力。结合其出色的性能和易于集成的特点,强烈推荐用于需要高可靠性和高效能的应用场合。

TSP15U100S参数

参数
配置 -
If - 正向电流 15A
Ir - 反向电流 250μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 150A
通用封装 TO-277A
安装方式 贴片安装
包装方式 卷带包装

TSP15U100S数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 TSP15U100S TSP15U100S数据手册

TSP15U100S封装设计

查看详情并下载
Symbol
Footprint
3D Model
