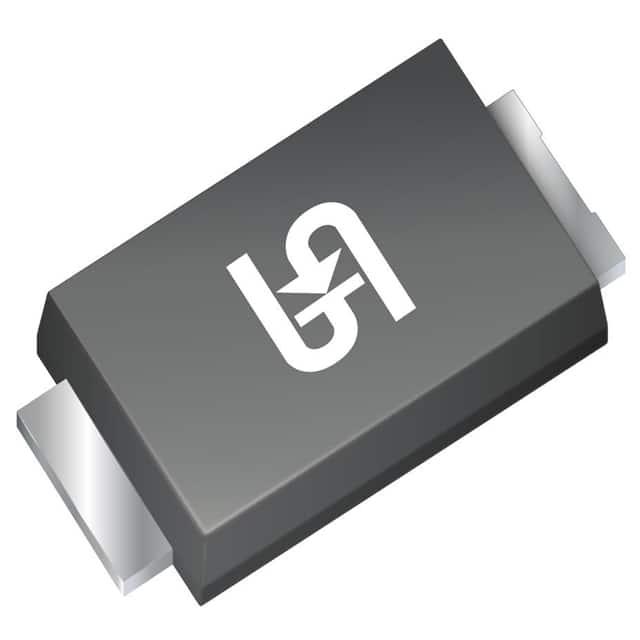

HS1KAL

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 35A 75ns 1A SMA(DO-214AC) 贴片安装
供应商型号: SCE-HS1KAL
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 HS1KAL

HS1KAL概述

    HS1DAL – HS1MAL 高效表面贴装整流器技术手册

    1. 产品简介


    HS1DAL – HS1MAL 是一款由台湾半导体(Taiwan Semiconductor)生产的高效率表面贴装整流器,具备1A的额定电流及200V至1000V的反向电压范围。它特别适用于DC到DC转换器、开关模式转换器和逆变器等应用场合。

    2. 技术参数


    - 型号与标准
    - 标记代码:HS1DAL、HS1GAL、HS1JAL、HS1KAL、HS1MAL
    - 封装:薄型SMA
    - 潮湿敏感度等级:符合J-STD-020的等级1
    - RoHS合规
    - 符合IEC 61249-2-21的无卤素标准

    - 绝对最大额定值
    - 反向峰值重复电压:200V - 1000V
    - 正向电流:1A
    - 单个半正弦波冲击峰值正向电流:35A (t = 8.3ms), 90A (t = 1.0ms)
    - 结温:-55°C 至 +150°C
    - 存储温度:-55°C 至 +150°C
    - 热性能
    - 结到引脚的热阻抗:29°C/W
    - 结到环境的热阻抗:51°C/W
    - 结到外壳的热阻抗:22°C/W
    - 电气规范
    - 正向电压:根据不同型号,在不同电流和温度下的正向电压有所不同,例如:
    - HS1DAL:在1A电流下为0.85V至1.00V(25°C)
    - HS1GAL:在1A电流下为0.91V至1.30V(25°C)

    3. 产品特点和优势


    - 玻璃钝化芯片结:提高了长期可靠性。
    - 适用于自动化贴装:降低了生产成本,提高了生产效率。
    - 低功耗、高效能:适用于高效率要求的应用。
    - 快速切换:适合高频应用。
    - 低轮廓封装:占用空间小。
    - 符合RoHS和无卤素标准:环保友好。

    4. 应用案例和使用建议


    - 应用案例:该产品广泛应用于DC到DC转换器、开关模式转换器和逆变器等电源管理系统中。
    - 使用建议:
    - 确保正确的电路布局以实现最佳散热效果。
    - 在高温环境中使用时,注意散热设计。


    5. 兼容性和支持


    - 兼容性:HS1DAL – HS1MAL 与多种PCB贴装工艺兼容。
    - 支持信息:请参阅官方技术支持文档,了解更多详细信息。

    6. 常见问题与解决方案


    - 问题1:过高的温度导致设备失效。
    - 解决方案:改善散热设计,增加散热片或采用强制风冷。
    - 问题2:设备启动时不稳定。
    - 解决方案:检查并调整外部电路,确保电压和电流稳定。

    7. 总结和推荐


    综上所述,HS1DAL – HS1MAL 是一款高性能的表面贴装整流器,具备高效、可靠的特点。适用于多种工业应用。对于需要高效率和小型化的应用来说,是一个理想的选择。建议购买和使用该产品时,详细了解其技术参数和使用注意事项,确保最佳使用效果。

HS1KAL参数

参数
正向浪涌电流 35A
配置 -
If - 正向电流 1A
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 75ns
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HS1KAL数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 HS1KAL HS1KAL数据手册

HS1KAL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.0097
500+ ¥ 0.7146
2500+ ¥ 0.5959
5000+ ¥ 0.5596
库存: 7000
起订量: 300 增量: 100
交货地:
最小起订量为:100
合计: ¥ 100.97
直接购买
加入购物车
