BAS316WS

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 4A 4ns 250mA SOD-323F 贴片安装
供应商型号: 11M-D-BAS316WS
供应商: 云汉优选
标准整包数: 1

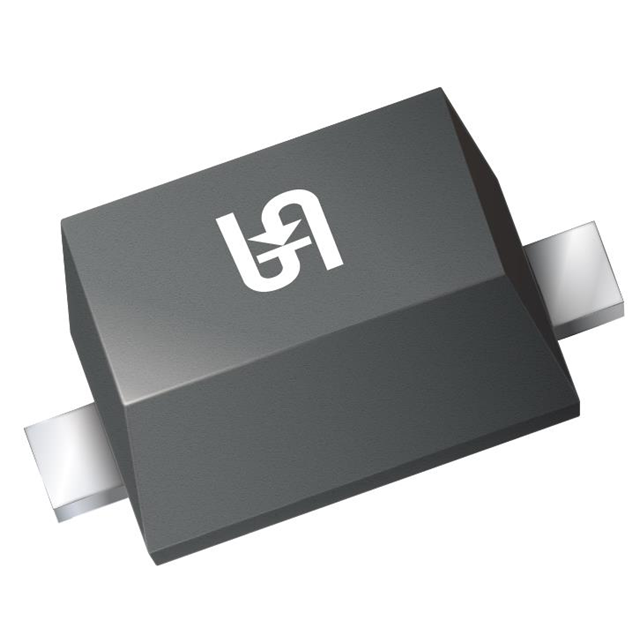

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 BAS316WS

BAS316WS概述

    BAS316WS 高速开关SMD二极管技术手册

    产品简介


    BAS316WS是一款由台湾半导体(Taiwan Semiconductor)生产的高效率高速开关二极管。该产品适用于自动化贴装工艺,并具有低功耗和高性能的特点。BAS316WS 主要用于开关模式电源(SMPS)、适配器、照明应用和板载DC/DC转换器等场合。

    技术参数


    - 最大正向电流 (IF): 250 mA
    - 反向峰值电压 (VRRM): 100 V
    - 正向电压 (VF, 当 IF = 150 mA 时): 1.25 V
    - 最大工作温度 (TJ MAX): 150°C
    - 绝对最大额定值 (当 TA = 25°C):
    - 重复峰值反向电压 (VRRM): 100 V
    - 正向电流 (IF): 250 mA
    - 非重复峰值正向浪涌电流 (IFSM, 脉冲宽度 = 1 μs): 4 A
    - 非重复峰值正向浪涌电流 (IFSM, 脉冲宽度 = 1 ms): 1 A
    - 结温范围 (TJ): -65°C 到 +150°C
    - 存储温度范围 (TSTG): -65°C 到 +150°C

    产品特点和优势


    - 低功耗,高效率:适合要求高效能的应用场景。
    - 理想的自动化贴装:便于大规模生产和自动组装。
    - 高浪涌电流能力:确保可靠的工作性能。
    - 潮湿敏感等级:符合J-STD-020标准。
    - RoHS合规:无卤素材料,环保设计。
    - 符合IEC 61249-2-21标准,绿色环保。

    应用案例和使用建议


    - 开关模式电源(SMPS): 可以有效降低系统损耗,提高效率。
    - 适配器: 有助于实现小型化和高效率的设计。
    - 照明应用: 提供稳定且高效的电力管理。
    - 板载DC/DC转换器: 有助于减小电路板尺寸并提升整体性能。
    使用建议:
    - 在高温环境下使用时,应特别注意散热问题,避免结温过高。
    - 确保所有焊接点牢固,以防止接触不良引发故障。
    - 定期检查系统的散热机制,确保其正常运行。

    兼容性和支持


    BAS316WS二极管与各种标准PCB布局兼容。台湾半导体提供了详细的技术文档和支持服务,帮助客户进行产品设计和应用开发。此外,产品订单信息提供了多种包装选项,方便客户根据需求选择。

    常见问题与解决方案


    - 问题: 产品在高温下出现过热现象。
    - 解决方案: 加强散热措施,如增加散热片或改善散热路径。
    - 问题: 产品安装后出现性能下降。
    - 解决方案: 检查焊点质量,确保焊接牢固。如需重新焊接,请遵循正确的焊接工艺。
    - 问题: 产品在某些情况下发生故障。
    - 解决方案: 查看产品手册中的电气规格和绝对最大额定值,确保在安全范围内使用。

    总结和推荐


    BAS316WS二极管凭借其低功耗、高效率及优越的可靠性,成为了许多应用场景的理想选择。特别是在需要高效能、环保且易于集成的产品中,BAS316WS表现出了出色的性能和稳定性。因此,我们强烈推荐这款产品给需要高性能二极管的工程师和技术人员。

BAS316WS参数

参数
配置 -
If - 正向电流 250mA
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 4ns
正向浪涌电流 4A
通用封装 SOD-323F
安装方式 贴片安装
包装方式 卷带包装

BAS316WS数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 BAS316WS BAS316WS数据手册

BAS316WS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.3151
100+ ¥ 0.2701
300+ ¥ 0.2363
1000+ ¥ 0.199
5000+ ¥ 0.1891
库存: 176
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 3.15
直接购买
加入购物车
