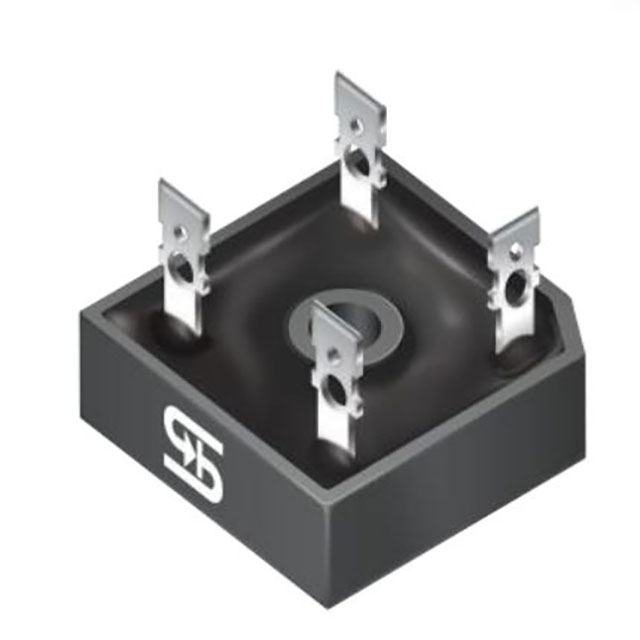

GBPC1506

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 台湾半导体 单相整流桥, 15A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, GBPC封装, 螺纹
供应商型号: SCE-GBPC1506
供应商: 海外现货
标准整包数: 5
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 GBPC1506

GBPC1506概述

    GBPC15, 25, 35系列标准桥式整流器技术手册

    产品简介


    GBPC15, 25, 35系列标准桥式整流器是台湾半导体(Taiwan Semiconductor)推出的一款高性能整流器。这些产品主要适用于开关电源(SMPS)和AC到DC转换器等领域。该系列包括GBPC15、GBPC25和GBPC35三种型号,分别具有15A、25A和35A的电流容量,电压范围从50V到1000V。

    技术参数


    - 额定电流(IF): GBPC15(15A)、GBPC25(25A)、GBPC35(35A)
    - 最大重复峰值反向电压(VRRM): 50V至1000V
    - 浪涌电流能力(IFSM): 300A(GBPC15)、400A(GBPC35)
    - 最大结温(TJ MAX): 150°C
    - 机械规格:
    - 外壳: GBPC
    - 封装形式: GBPC-W(引线结构)、GBPC-M(阴极平行于阳极)
    - 模塑化合物: 符合UL 94V-0阻燃等级
    - 终端: 哑光锡镀层引线,符合J-STD-002标准
    - 安装扭矩: 最大20英寸磅
    - 重量: 约16.95克

    产品特点和优势


    GBPC15, 25, 35系列标准桥式整流器具备多项优势:
    - 玻璃钝化芯片结点: 高可靠性
    - 整体集成散热器: 极低的热阻,最大化散热效果
    - 典型反向电流小于0.2μA
    - 高浪涌电流能力
    - 通过UL认证:文件编号为E-326243
    - 符合RoHS标准

    应用案例和使用建议


    这些产品广泛应用于开关电源(SMPS)和AC到DC转换器等场景。例如,在一个典型的开关电源设计中,GBPC15, 25, 35系列可以有效地将交流电转换为直流电,并且能够处理高功率和高频率应用。为了确保最佳性能,建议:
    - 在高负载条件下运行时,应注意监控结温,以避免过热。
    - 选择合适的散热措施,如加装散热片或风扇,以保证长期稳定运行。

    兼容性和支持


    - 兼容性: 该产品设计适用于广泛的电源模块和电路板设计。
    - 支持: 台湾半导体提供了详尽的技术文档和支持服务,确保客户能够轻松集成并优化其设计。

    常见问题与解决方案


    - Q: 产品运行过程中出现过热现象怎么办?
    - A: 检查散热措施是否到位,必要时增加散热片或风扇,确保良好的空气流通。
    - Q: 产品在极端温度环境下能否正常工作?
    - A: 该系列产品的工作温度范围为-55°C至+150°C,能够在较宽的温度范围内正常工作。但需要根据具体应用场景调整散热措施。

    总结和推荐


    GBPC15, 25, 35系列标准桥式整流器以其高性能和可靠性在市场上脱颖而出。其独特的技术特性和广泛的应用范围使其成为众多工业和消费电子产品中的理想选择。无论是用于小型设备还是大型工业系统,该系列产品都能提供卓越的性能和稳定性。强烈推荐在开关电源和AC到DC转换器项目中使用。
    通过上述详细分析,我们可以看到GBPC15, 25, 35系列标准桥式整流器是一款性能优越、应用广泛的产品。其高效可靠的特性使得它在各种电源管理和转换应用场景中表现出色,值得高度推荐。

GBPC1506参数

参数
正向浪涌电流 300A
配置
If - 正向电流 7.5A
Ir - 反向电流 10UA
Vr-反向电压 600V
反向恢复时间 -
长*宽*高 29mm*29mm*11.23mm
通用封装 GBPC
安装方式 贴片安装
包装方式 散装,托盘

GBPC1506数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 GBPC1506 GBPC1506数据手册

GBPC1506封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 30.6296
25+ ¥ 21.6583
100+ ¥ 18.0303
200+ ¥ 17.2607
库存: 270
起订量: 10 增量: 5
交货地:
最小起订量为:5
合计: ¥ 153.14
直接购买
加入购物车
