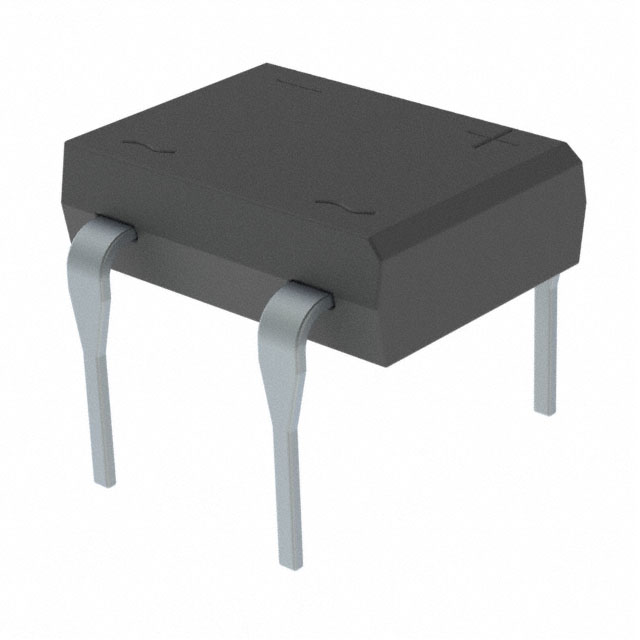

DBL105G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 600V 40A 1A 1A 通孔安装 8.51mm*6.5mm*2.6mm
供应商型号: SCE-DBL105G
供应商: 海外现货
标准整包数: 25
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 DBL105G

DBL105G概述

    DBL101G – DBL107G:台湾半导体标准桥式整流器技术手册

    产品简介


    DBL101G – DBL107G 系列是台湾半导体推出的一系列标准桥式整流器,涵盖从1A到1A的额定电流和50V至1000V的额定电压范围。这些产品广泛应用于开关模式电源(SMPS)、适配器及照明系统等电子领域。凭借其卓越的性能和可靠性,这些桥式整流器成为众多高性能电子应用的理想选择。

    技术参数


    以下是DBL101G – DBL107G系列的主要技术参数:
    - 额定电流(IF):1A
    - 最大反向电压(VRRM):50V – 1000V
    - 峰值正向浪涌电流(IFSM):30A/40A
    - 最大结温(TJ MAX):150°C
    - 外壳类型:DBL
    - 配置:四路
    - 热阻抗:
    - 结点到引脚:15°C/W
    - 结点到环境:40°C/W
    此外,这些产品通过AEC-Q101认证,符合RoHS标准,且无卤素材料,完全符合IEC 61249-2-21标准。UL认证编号为E-326854。

    产品特点和优势


    DBL101G – DBL107G系列具有以下显著特点和优势:
    1. 高可靠性设计:采用注塑成型工艺,确保低成本的同时保持可靠性能。
    2. 高浪涌电流能力:能够在极端条件下提供稳定可靠的性能。
    3. 环保合规:无卤素设计,满足全球环保要求。
    4. 多功能适用性:适用于多种高要求的工业和消费电子产品,如开关电源和LED照明。

    应用案例和使用建议


    DBL101G – DBL107G被广泛应用于以下几个场景:
    - 开关模式电源(SMPS):作为核心整流组件,实现高效的直流电转换。
    - 适配器和充电设备:提供稳定的整流输出,支持快速充电功能。
    - 照明系统:用于高效驱动LED照明设备。
    使用建议:
    1. 散热管理:在高功率应用中,确保良好的散热设计以维持额定工作温度。
    2. 匹配负载:根据具体需求选择适合的VRRM值以避免过压损坏。
    3. 连接方式:推荐使用带有锡涂层的引脚以确保焊点质量。

    兼容性和支持


    这些桥式整流器与市场上主流的PCB设计高度兼容,并可与其他同类产品轻松替换。台湾半导体为客户提供全面的技术支持,包括产品咨询、设计协助及售后服务,确保客户能够充分发挥产品的性能。

    常见问题与解决方案


    以下是常见的使用问题及其解决方案:
    1. 问题:正向电压降异常高
    解决办法:检查焊接质量和PCB设计,确保良好的接触电阻。
    2. 问题:反向漏电流过大
    解决办法:确认工作温度在正常范围内,避免超出规定的操作条件。
    3. 问题:浪涌电流不足
    解决办法:更换适合更高电流浪涌的型号或优化电路设计。

    总结和推荐


    总体而言,DBL101G – DBL107G系列是一款性能优异、性价比高的桥式整流器,特别适合需要高可靠性和强耐久性的应用场景。推荐用于开关电源和照明系统的设计中,尤其适合需要低功耗、高效率的产品开发。
    推荐指数:★★★★☆(4/5)
    原因:此系列产品具备出色的性能和广泛的适用性,但需要对具体应用进行细致的参数匹配以获得最佳效果。

DBL105G参数

参数
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 40A
配置 -
If - 正向电流 1A
Ir - 反向电流 1A
长*宽*高 8.51mm*6.5mm*2.6mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

DBL105G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 DBL105G DBL105G数据手册

DBL105G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 3.7256
100+ ¥ 2.4066
500+ ¥ 1.8514
1000+ ¥ 1.7382
库存: 11825
起订量: 125 增量: 25
交货地:
最小起订量为:100
合计: ¥ 240.66
