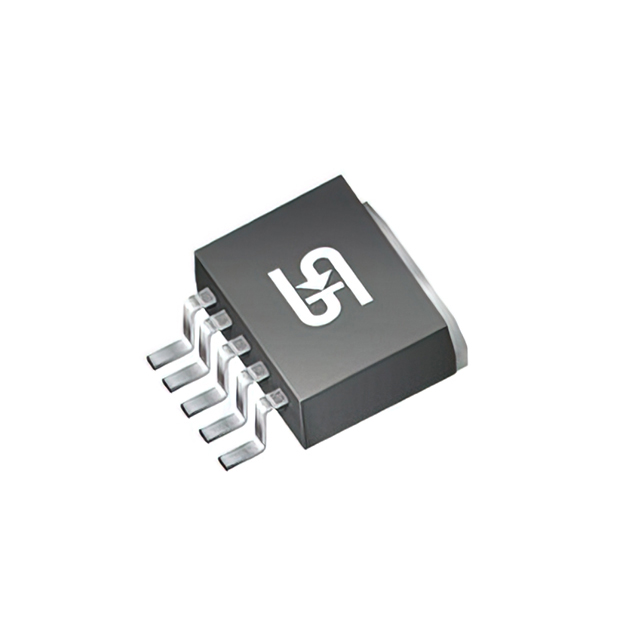

TS2596CM5

产品分类: DC-DC稳压器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: Buck No 150KHz Adjustable 1 38.5V 1.23V 40V 4.5V D2-PAK,TO-263-5L 贴片安装,黏合安装
供应商型号: SM-TS2596CM5
供应商: 海外现货
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 DC-DC稳压器 TS2596CM5

TS2596CM5概述

    TS2596 3A / 150kHz Step-Down DC-DC Converter

    产品简介


    TS2596系列是台湾半导体(Taiwan Semiconductor)推出的一款高效能降压开关调节器。该系列产品能够驱动高达3A的负载电流,具备出色的线性和负载调节能力。TS2596提供固定输出电压版本(3.3V和5V),同时也有可调输出电压版本,支持的可调输出电压范围为1.23V至38.5V。这款DC-DC转换器适用于简单的高效率降压电源、板载开关电源以及正负电压转换器等应用场合。

    技术参数


    - 输出电压:3.3V、5V及可调版本
    - 可调输出电压范围:1.23V ~ 38.5V
    - 固定开关频率:150kHz
    - 控制模式:电压模式非同步PWM控制
    - 保护特性:热关断、过流保护、短路保护(SCP)
    - 输入电压范围:4.5V ~ 40V
    - 最大输出负载电流:3A
    - 静态功耗:典型值100μA
    - 封装:TO-263-5L(D2PAK)
    - 耐热性能:
    - 结点到外壳热阻(RӨJC):2°C/W
    - 结点到环境热阻(RӨJA):50°C/W

    产品特点和优势


    TS2596具有诸多独特功能,使其在市场上具有强大的竞争力。例如,150kHz的固定开关频率允许使用更小尺寸的滤波组件,从而减少电路板面积和散热需求。此外,它还具备±4%的输出电压精度和±10%的振荡频率精度,确保了良好的稳定性和可靠性。该芯片还配备了100μA的低功耗待机模式,便于在不使用时降低功耗。同时,内置的开关晶体管和完整的保护机制(如短路保护、过流保护和热关断)也保证了器件的安全运行。

    应用案例和使用建议


    TS2596适合应用于需要高效率和高稳定性电源的多种场景。例如,在车载电源、通信设备和工业自动化系统中,它可以通过调节输出电压来满足不同负载的需求。对于具体的应用案例,可以参考典型应用电路图,根据所需的输出电压和输入条件选择合适的电阻值(R1和R2)进行配置。为了进一步优化性能,建议在设计PCB布局时采用宽铜迹线和大面积铜箔以提高热传递效率。

    兼容性和支持


    TS2596提供了多种输出电压版本供选择,并且与各种类型的外部元件兼容。用户可以根据实际需求选购合适的型号,无需担心接口问题。台湾半导体为用户提供详尽的技术支持,包括技术文档、样品测试及售后保障服务,确保客户在使用过程中能够得到充分的支持。

    常见问题与解决方案


    1. 问题:电源启动时输出电压不稳定。
    - 解决方法:检查输入电压是否正常,确认EN引脚的阈值电压设置正确。
    2. 问题:在大负载情况下,输出电压跌落严重。
    - 解决方法:增加输出电感(L1)的电感量,或者改善PCB布局,增加铜箔面积以提高散热效果。
    3. 问题:长时间运行后,发现温度过高。
    - 解决方法:如果负载电流超过3A,考虑使用双面或多层PCB,并增加铜箔面积;同时,确保周围空气流通以降低热阻。

    总结和推荐


    总体而言,TS2596是一款性能优异、可靠性高的3A/150kHz降压DC-DC转换器。凭借其出色的线性负载调节能力和高效率,它非常适合用于要求严格的应用环境中。虽然初始成本相对较高,但考虑到其长期的稳定性和可靠性,对于注重产品质量的企业来说,TS2596无疑是值得推荐的选择。

TS2596CM5参数

参数
输出类型 Adjustable
同步整流器 No
输出数量 1
最小输出电压 1.23V
最大输出电压 38.5V
开关频率 150KHz
功能 Step-Down
最大输入电压 40V
拓扑 Buck
最小输入电压 4.5V
通用封装 D2-PAK,TO-263-5L
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TS2596CM5数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 DC-DC稳压器 TAIWAN SEMICONDUCTOR/台湾半导体 TS2596CM5 TS2596CM5数据手册
