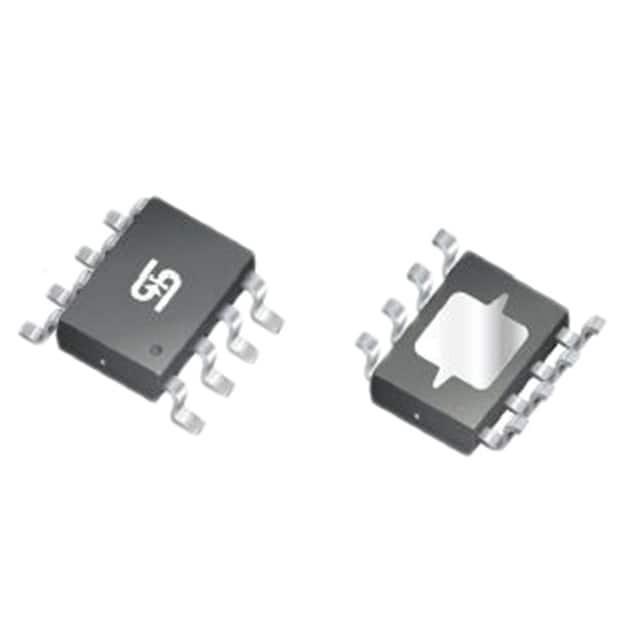

TS19721DCS RLG

产品分类: 其他接口芯片
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述:
供应商型号:
供应商:
标准整包数: 0
TAIWAN SEMICONDUCTOR/台湾半导体 其他接口芯片 TS19721DCS RLG

TS19721DCS RLG概述


    产品简介


    TS19721D 是由台湾半导体(Taiwan Semiconductor)设计的一款高效能恒流控制器,专为非调光照明应用中的LED灯驱动而优化。该IC采用了单级升压拓扑结构,支持边界导通模式(Boundary Conduction Mode, BCM),能够提供高功率因数校正和±2.5%的恒流精度。此外,集成的高电压MOSFET使得PWM控制更加便捷,具有较低的总谐波失真(THD)和出色的能源效率,广泛应用于LED照明系统。

    技术参数


    以下为TS19721D的关键技术规格:
    - 供电电压范围:33V
    - 启动电流:45μA
    - UVLO关断阈值:8V 至 9V
    - UVLO启动阈值:16V 至 17.5V
    - 过压保护阈值(VCC):31V 至 33V
    - 最大漏极-源极耐压:600V
    - 最大连续漏极电流:2A
    - 恒流精度:±2.5%
    - 开关频率范围:3kHz 至 6kHz
    - 最高结温:150℃
    其他参数包括总谐波失真(THD)小于20%,并支持通过外部电阻优化效率及THD性能。

    产品特点和优势


    TS19721D 的独特功能使其在市场上脱颖而出:
    1. 集成高电压MOSFET:简化了设计,减少了外部元件的数量。
    2. 高功率因数校正:大于0.9的功率因数确保更高的能源利用效率。
    3. 优良的负载和线路调节能力:LED电流调节精度为±2.5%,满足严格的工业要求。
    4. 多重保护机制:包括过温保护(OTP)、过流保护(OCP)、过压保护(OVP)及LED开路/短路保护。
    5. 绿色环保:符合RoHS指令和无卤素标准,适合环保需求较高的市场。

    应用案例和使用建议


    TS19721D 的典型应用包括LED室内照明和户外照明系统。例如,在家庭和商业照明环境中,它可稳定地为LED灯条或灯泡供电,同时降低功耗。使用时,可以优化启动电阻和电容值以实现快速启动。此外,为了确保系统的长期可靠性,建议定期监测环境温度和输入电压,避免超出绝对最大额定值。
    针对具体场景,可以考虑以下优化方案:
    1. 通过调整RT引脚上的电阻值来调节开关频率,以匹配不同负载条件。
    2. 在高压环境中适当增加散热片以提高设备的热稳定性。

    兼容性和支持


    TS19721D 可与多种电源管理系统兼容,尤其适用于需要大电流输出的应用场合。台湾半导体提供详尽的技术文档和支持服务,包括设计指南、软件工具和客户技术支持,确保用户能够快速完成产品开发。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    1. 问题:LED灯出现闪烁现象。
    - 解决方案:检查输入电压波动,确保启动电容和电阻值选择合理。

    2. 问题:设备过热导致保护触发。
    - 解决方案:检查散热措施是否到位,必要时降低输出功率或增强散热设计。
    3. 问题:电流调节精度不达标。
    - 解决方案:重新校准CS引脚的反馈电阻值。

    总结和推荐


    TS19721D 是一款高度集成且性能卓越的LED驱动芯片,具备高效率、高可靠性及多功能保护特性。它不仅适合传统照明应用,还能满足现代智能照明的需求。根据其技术参数和实际应用场景分析,我们强烈推荐该产品用于需要高效节能和高精度电流控制的LED驱动系统。对于追求性价比和稳定性的客户来说,TS19721D无疑是一个值得信赖的选择。
