首页  >  产品百科  >  P6SMB15A

P6SMB15A

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 12.8V 单向 600W 29A 21.2V 15V SMB(DO-214AA) 贴片安装
供应商型号: SCE-P6SMB15A
供应商: 海外现货
标准整包数: 100

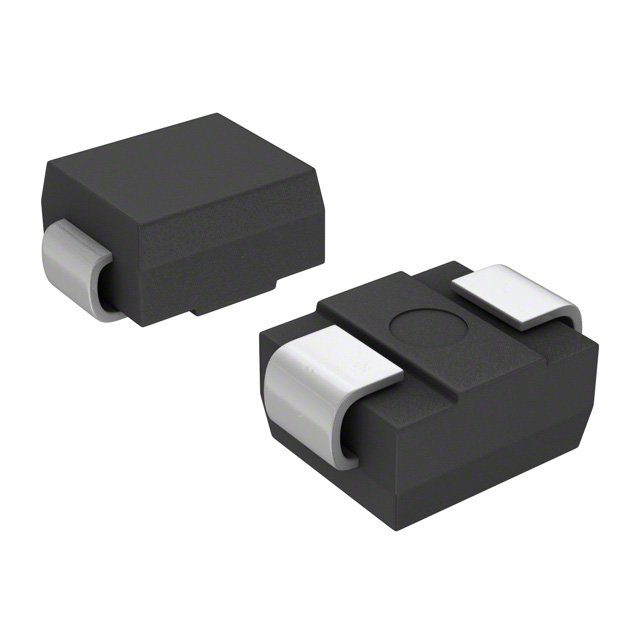

TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 P6SMB15A

P6SMB15A概述

    # Taiwan Semiconductor P6SMB6.8(A) – P6SMB220(A) 暂态电压抑制器(TVS)技术手册

    产品简介


    P6SMB6.8(A) – P6SMB220(A) 是台湾半导体推出的一系列表面贴装式暂态电压抑制器(Transient Voltage Suppressor,简称 TVS)。这些器件专为瞬态电压保护设计,适用于多种电路环境。系列产品覆盖从 6.8V 到 220V 的不同电压等级,具有极高的峰值脉冲功率处理能力(最高达 600W),广泛应用于开关电源(SMPS)、适配器、电视及显示器等领域。
    主要功能:
    - 暂态电压保护:快速响应并吸收瞬态电压尖峰。
    - 高可靠性:卓越的耐久性和温度稳定性。
    应用领域:
    - 开关电源
    - 适配器
    - 电视
    - 显示器

    技术参数


    以下列出了关键的技术规格和性能参数:
    | 参数类别 | 参数名称 | 单位 | 范围 |
    ||
    | 基本规格 | 最大峰值脉冲功率(PPP) | W | 600 |
    工作温度范围 | °C | -55 至 +150 |
    芯片封装 DO-214AA (SMB) |
    防护等级 UL 94V-0 |
    极性标记 单向/双向 |
    | 电气参数 | 击穿电压(VBR) | V | 6.8 – 220 |
    正向电流(IPPM) | A | 600 |
    静态漏电流 | μA | <1 |
    | 热学参数 | 结点至外壳热阻 | °C/W | 10 |
    结点至环境热阻 | °C/W | 55 |

    产品特点和优势


    1. 低外形设计:采用表面贴装技术,易于自动化生产和组装。
    2. 玻璃钝化芯片:提高可靠性和稳定性。
    3. 高抗冲击能力:卓越的电压钳位能力和快速响应时间。
    4. 无卤环保:符合 IEC 61249-2-21 标准。
    5. 广泛温度适应性:在极端条件下保持高性能。
    6. 市场竞争力:适用于广泛的电子应用,提供高度定制化的电压选择。

    应用案例和使用建议


    应用场景:
    - 在 SMPS(开关模式电源供应器)中用于防止电网瞬变引起的损坏。
    - 作为显示器和电视的过压保护装置。
    使用建议:
    - 确保器件安装位置远离强磁场区域以避免干扰。
    - 在高温环境中使用时,需根据热学参数调整散热设计。
    - 选择与系统额定电压匹配的型号以确保最佳保护效果。

    兼容性和支持


    兼容性:
    - 支持主流 PCB 设计工具的布线布局。
    - 与多数标准焊盘设计相兼容。
    厂商支持:
    - 提供全面的技术文档和支持服务。
    - 客户可访问厂商官网下载完整的产品规格书和技术资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 器件过热 | 增加散热片或改进空气流动。 |
    | 反向漏电流过大 | 检查焊接质量或更换器件。 |
    | 电压保护效果不佳 | 检查是否选择了正确的电压等级。|

    总结和推荐


    P6SMB6.8(A) – P6SMB220(A) 系列 TVS 器件凭借其出色的性能、高可靠性及广泛应用的兼容性,在电子元器件市场中占据领先地位。无论是在苛刻的工业环境还是消费类电子产品中,这些器件都能提供可靠的保护。因此,强烈推荐该系列产品给需要高效瞬态保护的应用场景。
    如有进一步疑问或需求,请随时联系台湾半导体官方技术支持团队获取帮助!

P6SMB15A参数

参数
极性 单向
工作电压 12.8V
箝位电压 21.2V
击穿电压 15V
峰值脉冲电流 29A
峰值脉冲功率 600W
4.75mm(Max)
DO-214AA,SMB
2.61mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMB15A数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 P6SMB15A P6SMB15A数据手册

P6SMB15A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.0457
500+ ¥ 0.7468
3000+ ¥ 0.5979
6000+ ¥ 0.5711
库存: 19400
起订量: 300 增量: 100
交货地:
最小起订量为:100
合计: ¥ 104.57
