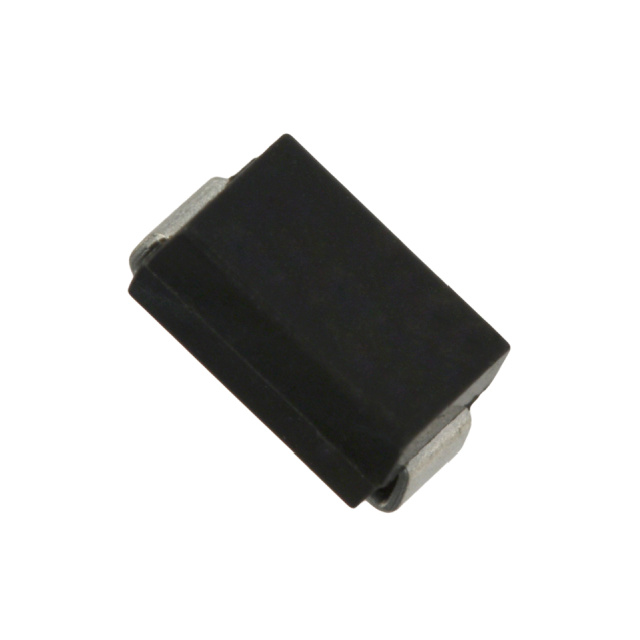

P6SMB12A

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 10.2V 单向 600W 37A 16.7V 12V SMB(DO-214AA) 贴片安装
供应商型号: SCE-P6SMB12A
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 P6SMB12A

P6SMB12A概述


    产品简介


    P6SMB6.8(A) – P6SMB220(A) 是由台湾半导体生产的瞬态电压抑制器(TVS),专为各种应用设计。这些器件提供从6.8V到220V的广泛电压范围,额定功率高达600W。该系列产品适用于多种电路保护应用,如开关电源(SMPS)、适配器、电视和显示器等。其低轮廓封装设计使得这些TVS非常适用于自动化放置和大规模生产。此外,它们还具有优异的浪涌防护能力和快速响应时间。

    技术参数


    以下是关键的技术参数列表:
    - VWM(稳态电压): 5.5V - 185V
    - VBR(击穿电压): 6.8V - 220V
    - PPPSM(峰值脉冲功率): 600W
    - TJ MAX(最高结温): 150°C
    - 峰值反向漏电流(@ VWM): <1μA (高于10V)
    - 绝对最大额定值
    - 非重复峰值脉冲功率: 600W
    - 稳态功率消耗: 3W
    - 峰值正向浪涌电流: 100A
    - 正向电压 (50A下): 3.5V / 5.0V(单向)
    - 热性能
    - 结至外壳热阻: 10°C/W
    - 结至环境热阻: 55°C/W
    - 电气特性
    - 无重复脉冲电流: 见图3,25°C以上按图2降额
    - 单向正向电压: VF = 3.5V (P6SMB6.8 - P6SMB91),VF = 5.0V (P6SMB100 - P6SMB220)

    产品特点和优势


    - 低轮廓封装:适合自动化放置和大规模生产。
    - 玻璃钝化芯片结:提高了长期稳定性和可靠性。
    - 快速响应时间:通常小于1.0ps。
    - 出色的箝位能力:确保在高压浪涌时能有效保护电路。
    - 符合ISO 7637-2标准:适用于车载电子设备。
    - 符合RoHS和无卤素要求:环保且安全。

    应用案例和使用建议


    - 开关电源(SMPS):这类TVS能够有效吸收和耗散高能量的瞬态电压,保护电源内部组件。
    - 适配器:保护交流电转换过程中的电压波动,防止过压损害。
    - 电视和显示器:保护敏感电子部件免受外部电磁干扰和静电放电的影响。
    使用建议:
    - 在设计电路时,应根据具体应用场景选择合适的VWM和VBR值。
    - 考虑热管理,特别是在高功率应用中,需保证足够的散热措施以避免结温过高。

    兼容性和支持


    这些TVS器件采用标准的DO-214AA (SMB)封装,便于焊接和集成到现有电路板上。台湾半导体提供了详细的技术支持和客户服务,包括安装指南、故障排查和维修服务。

    常见问题与解决方案


    - 问题:峰值反向漏电流过大。
    - 解决方案:检查电路是否存在过电压现象,必要时更换更合适电压等级的TVS。
    - 问题:响应时间过长。
    - 解决方案:确认是否选择了具有快速响应特性的型号,并检查电路布局是否对响应时间有影响。
    - 问题:热稳定性不足。
    - 解决方案:增加散热片或使用更大尺寸的封装以提高散热效果。

    总结和推荐


    P6SMB6.8(A) – P6SMB220(A) 系列TVS产品以其出色的性能、便捷的封装和广泛的适用性,在电子设备保护中表现出色。特别适用于需要高效、可靠保护的应用场合。考虑到其高性能和可靠性,强烈推荐在设计关键电路时使用这一系列的产品。

P6SMB12A参数

参数
箝位电压 16.7V
击穿电压 12V
峰值脉冲电流 37A
峰值脉冲功率 600W
极性 单向
工作电压 10.2V
4.75mm(Max)
DO-214AA,SMB
2.61mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMB12A数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 P6SMB12A P6SMB12A数据手册

P6SMB12A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.6908
500+ ¥ 1.2075
3000+ ¥ 0.9665
6000+ ¥ 0.9225
库存: 8300
起订量: 200 增量: 100
交货地:
最小起订量为:100
合计: ¥ 169.08
直接购买
加入购物车
