首页  >  产品百科  >  P6SMB8.2A

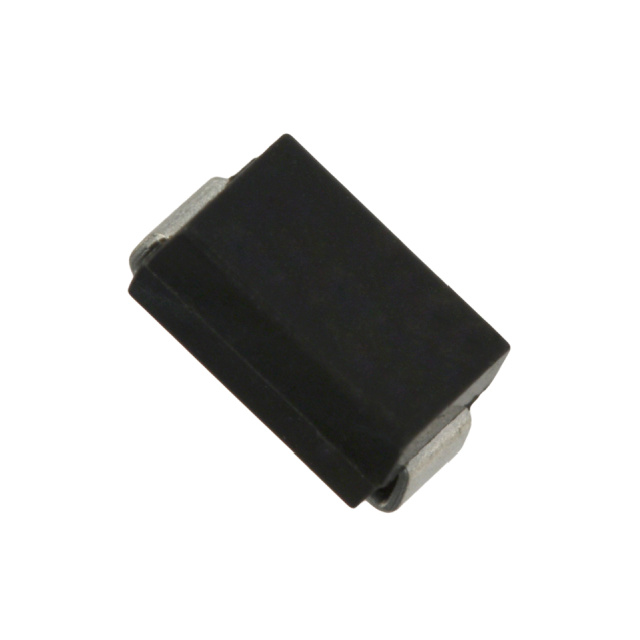

P6SMB8.2A

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 600W 52A 12.1V 8.2V SMB(DO-214AA) 贴片安装
供应商型号: 1801-P6SMB8.2ATR-ND
供应商: Digi-Key
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 P6SMB8.2A

P6SMB8.2A概述


    产品简介


    产品类型: P6SMB6.8(A) – P6SMB220(A) 是一种表面贴装瞬态电压抑制器(TVS),由台湾半导体公司生产。该系列产品覆盖电压范围为6.8V到220V,适用于多种应用领域。
    主要功能: 该产品主要用于保护电路免受瞬态电压的冲击,其快速响应时间和低钳位电压使其成为理想的保护解决方案。它还具有低泄漏电流、优异的钳位能力等特点。
    应用领域: 适用于开关电源(SMPS)、适配器、电视和显示器等设备。

    技术参数


    - 额定电压范围 (VWM): 5.5V 至 185V
    - 击穿电压 (VBR): 6.8V 至 220V
    - 峰值脉冲功率 (PPPSM): 600W
    - 最大稳态功耗 (Ptot): 3W
    - 最大正向浪涌电流 (IFSM): 100A
    - 正向电压 (VF): 3.5V 至 5.0V
    - 最大钳位电压 (VC@IPPM): 10.8V 至 342V
    - 最大温度系数 (VBR/%°C): 0.057% 至 0.108%
    - 封装类型: DO-214AA (SMB)
    - 绝对最大额定值:
    - 非重复峰值脉冲功率: 600W
    - 稳态功耗 (TA = 25°C): 3W
    - 峰值正向浪涌电流 (8.3ms单半正弦波): 100A
    - 最大工作温度 (TJ): -55°C 至 +150°C
    - 存储温度 (TSTG): -55°C 至 +150°C

    产品特点和优势


    1. 低轮廓封装:适合自动化放置。
    2. 玻璃钝化芯片结:提高了耐久性和可靠性。
    3. 快速响应时间:小于1.0ps。
    4. 低泄漏电流:10V以上时小于1μA。
    5. 符合ISO 7637-2标准:确保高可靠性。
    6. 环保材料:无卤素,RoHS合规。

    应用案例和使用建议


    应用案例: 在电视和显示器的电源保护中,这些器件可以有效防止瞬态电压损坏敏感电路。在适配器和开关电源中,这些器件也可以提供可靠的电压保护。
    使用建议:
    1. 选择合适的型号:根据具体的应用需求选择合适的电压等级。
    2. 散热设计:由于功率较高,建议增加散热措施以提高使用寿命。
    3. 测试验证:在实际应用前,进行充分的测试验证,确保器件的可靠性。

    兼容性和支持


    兼容性: 这些器件可与大多数标准的表面贴装工艺兼容,适用于广泛的应用。
    支持信息: 台湾半导体提供详细的技术支持和售后服务,包括产品规格书、应用指南和故障排除手册。

    常见问题与解决方案


    问题1: 正向电压 (VF) 太高。
    - 解决方法: 检查连接线是否合适,重新焊接或更换连接线。
    问题2: 钳位电压 (VC@IPPM) 不稳定。
    - 解决方法: 检查电路设计是否正确,确认电路布局合理,避免噪声干扰。

    总结和推荐


    总结: P6SMB6.8(A) – P6SMB220(A) 是一款高效、可靠且易用的瞬态电压抑制器,具有快速响应、低钳位电压和高可靠性等特点,适用于多种工业应用。
    推荐: 推荐在开关电源、适配器和显示设备中使用此产品。台湾半导体公司的技术支持和售后服务也值得信赖。

P6SMB8.2A参数

参数
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 12.1V
击穿电压 8.2V
峰值脉冲电流 52A
4.75mm(Max)
DO-214AA,SMB
2.61mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMB8.2A数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 P6SMB8.2A P6SMB8.2A数据手册

P6SMB8.2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.1097 ¥ 0.9271
9000+ $ 0.1048 ¥ 0.8854
21000+ $ 0.0959 ¥ 0.8103
30000+ $ 0.0936 ¥ 0.7909
库存: 0
起订量: 6000 增量: 1
交货地:
最小起订量为:6000
合计: ¥ 0
直接购买
加入购物车
